модель 2018 года
- Модель 700
- Код модели ALTERRA 700 RED [A2018XAT4EUSR]

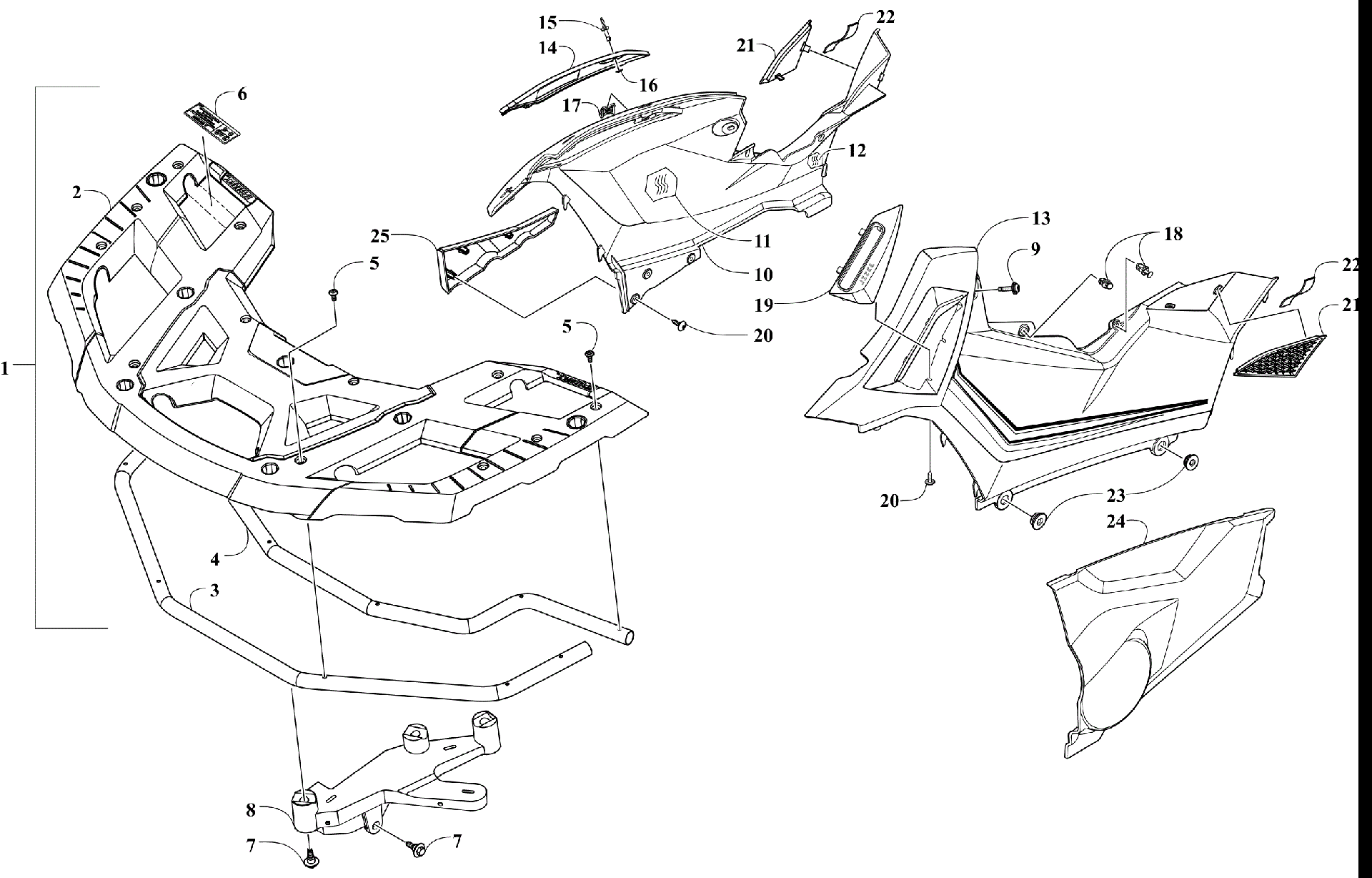

Схема передней части RACK AND SIDE PANEL ASSEMBLIES [302799] для ALTERRA 700 RED [A2018XAT4EUSR]
Схема
Детали
![Передняя часть RACK AND SIDE PANEL ASSEMBLIES [302799]](/upload/schemas/6328347feebca2.56522547.gif)
Номер
Наименование детали
Цена
1
RACK-MOLDED-FRONT-ASSY (inc. 2-6) art. 5506-840
По запросу
2
Rack, Overmold art. 5506-672
По запросу
3
TUBE,RACK-OUTER PERIMETER-PTD BLK art. 5506-671
По запросу
4
TUBE,RACK-INNER PERIMETER-PTD BLK art. 5506-592
По запросу
5
SCREW,MACH-TSTRH M6-1.0X10 CL8.8 BLK W/ art. 1423-301
По запросу
6
DECAL,WARNING-FRONT RACK art. 4411-678
По запросу
7
SCREW,SHOULDER-M8 X 12.7D X 12L art. 1423-280
По запросу
8
MOUNT,RACK FRONT-LH art. 4406-627
По запросу
8
MOUNT,RACK FRONT-RH art. 4406-626
По запросу
9
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
10
PANEL,SIDE-RH-RED-HDPE-ASSY (inc. 11-12) art. 7506-018
По запросу
11
SHIELD,RH PANEL art. 1412-108
По запросу
12
SHIELD,RH PANEL art. 1412-114
По запросу
13
PANEL,SIDE-LH-RED-HDPE art. 4406-761
По запросу
14
PANEL,PDM ACCESS-RED-HDPE art. 4406-772
По запросу
15
Pin, Retaining art. 2623-003
от 1 130 ₽
16
Nut, Push art. 2623-004
от 1 130 ₽
17
Clip, Retaining art. 2623-005
от 1 130 ₽
18
RIVET,PLASTIC-REINSTALLABLE art. 1423-276
По запросу
19
GATE,SHIFT-AUTO-W/PARK art. 2402-218
По запросу
20
Screw, Self Tapping art. 1423-284
По запросу
21
VENT,PLASTIC-RH art. 4406-710
По запросу
21
VENT,PLASTIC-LH art. 4406-711
По запросу
22
Подкладка Arctic Cat art. 0617-556
По запросу
23
Втулка Arctic Cat art. 0423-678
от 326 ₽
24
PANEL,ENGINE COVER-LH art. 4406-579
По запросу
25
PANEL,ENGINE COVER-RH (550/700) art. 4406-578
По запросу
