модель 2018 года
- Модель 700
- Код модели ALTERRA 700 RED [A2018XAT4EUSR]

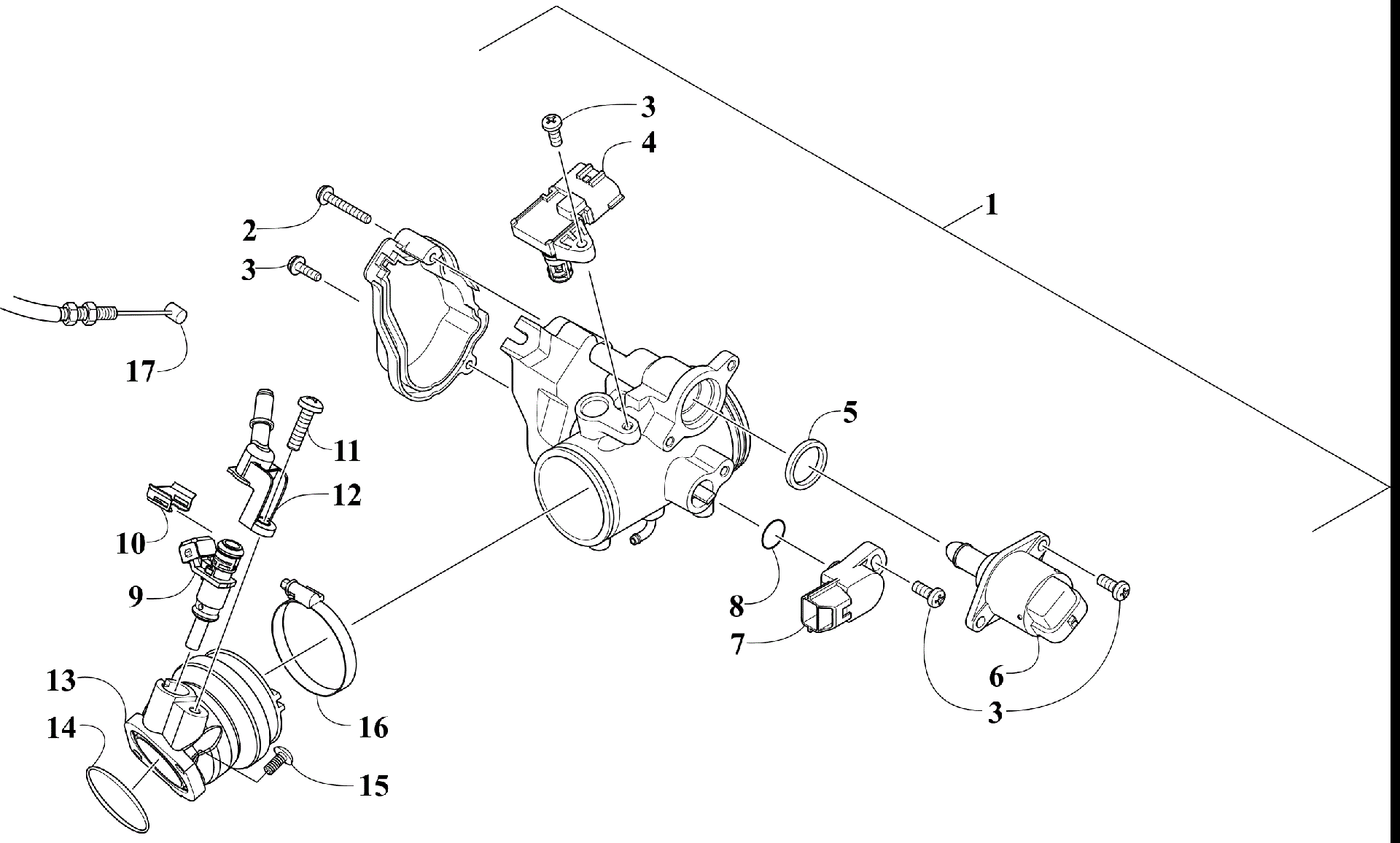

Схема дроссельного узла ASSEMBLY [300280] для ALTERRA 700 RED [A2018XAT4EUSR]
Схема
Детали
![Дроссельный узел ASSEMBLY [300280]](/upload/schemas/63284c61d96644.22449181.gif)
Номер
Наименование детали
Цена
1
THROTTLE BODY ASSY (44MM) (inc. 2-8) art. 0570-415
По запросу
2
SCREW-WASH., 4X12 art. 3306-909
По запросу
3
SCREW PAN 5*12 (DARK GREEN) art. 3306-967
По запросу
4
Sensor, T-MAP art. 0824-052
от 4 464 ₽
5
SEAL,IDLE SPEED ACTUATOR art. 0832-088
По запросу
6
Датчик Arctic Cat art. 0824-054
от 17 483 ₽
7
SENSOR,THROTTLE POSITION (TPS) (inc.8) art. 0824-053
от 2 490 ₽
Аналог
2 490 ₽
Требуется 1 шт.
8
O-RING art. 3306-150
По запросу
9
Форсунка Arctic Cat art. 0470-910
По запросу
10
CLIP,INJECTOR art. 0470-889
По запросу
11
Винт Arctic Cat art. 8468-616
от 116 ₽
12
RAIL,FUEL-SINGLE art. 1470-059
По запросу
13
MANIFOLD,INTAKE-SINGLE art. 0570-408
По запросу
14
Уплотнительное кольцо Arctic Cat art. 0470-531
от 420 ₽
15
SCREW, MACH-TSPH M6X1X20 W/THREAD LOCK art. 0826-008
По запросу
16
Clamp art. 0423-066
По запросу
17
Cable, Throttle art. 0487-100
По запросу
