модель 2021 года
- Модель 450
- Код модели ALTERRA 450 BLUE [A2021KAK2PUSE]

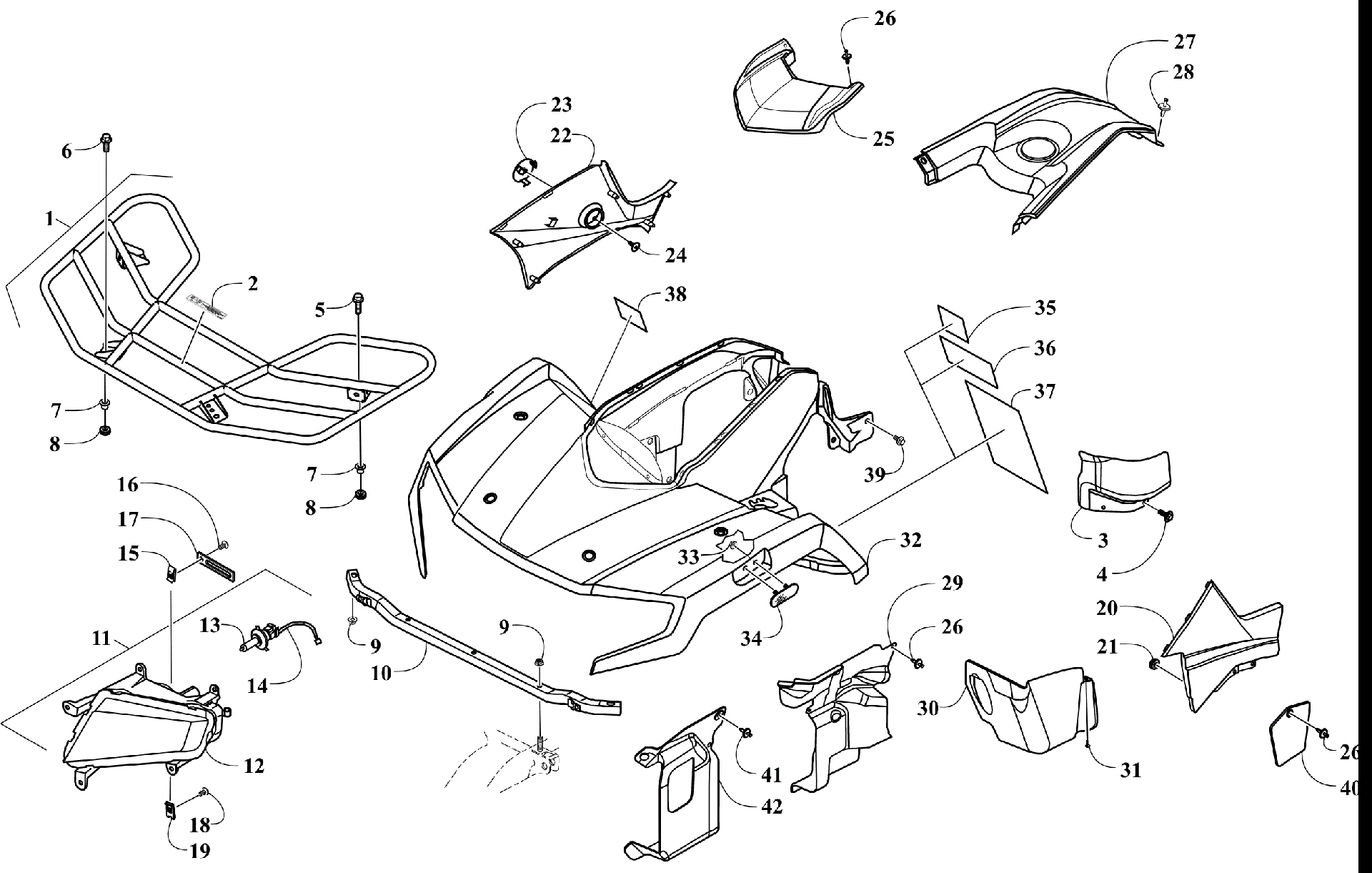

Схема передней части BODY, RACK, AND HEADLIGHT ASSEMBLY [303935] для ALTERRA 450 BLUE [A2021KAK2PUSE]
Схема
Детали
![Передняя часть BODY, RACK, AND HEADLIGHT ASSEMBLY [303935]](/upload/schemas/631fcf2ff30a03.39518270.gif)
Номер
Наименование детали
Цена
1
Rack, Front (inc. 2)(replaces 3308-091) art. 3308-053
По запросу
2
DECAL,WARNING RACK (75LB) art. 1411-681
По запросу
3
PROTECTOR HOSE art. 3313-844
По запросу
4
BOLT WASHER 6*16 art. 3304-587
По запросу
5
BOLT,M8*25 art. 3313-522
По запросу
6
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
7
Втулка крепежная Arctic Cat art. 0423-669
По запросу
8
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
9
NUT FLANGE 8MM art. 3304-668
По запросу
10
TUBE REAR MOUNT-FRONT RACK art. 3307-196
По запросу
11
LIGHT ASS'Y L HEAD (inc. 12-14) art. 3307-135
По запросу
11
LIGHT ASS'Y R HEAD (inc. 12-14) art. 3307-134
По запросу
12
UNIT HEAD LIGHT L art. 3307-133
По запросу
12
UNIT HEAD LIGHT R art. 3307-132
По запросу
13
BULB HEAD LIGHT art. 3303-846
По запросу
14
SOCKET COMP art. 3307-136
По запросу
15
NUT CLIP 5MM art. 3304-061
По запросу
16
BOLT WASH 5*16 art. 3304-029
По запросу
17
CLIP 2*70 art. 3304-157
По запросу
18
BOLT WASHER 6*25 art. 3307-137
По запросу
19
NUT CLIP 6MM **0000 C.97.07.26. art. 3303-267
По запросу
20
Panel, Side - Lower - Left - Blue art. 3308-034
По запросу
21
Втулка Arctic Cat art. 0423-678
от 326 ₽
22
Panel, Side - Lower - Right - Blue art. 3313-950
По запросу
23
Cap, Side Panel - Right - Blue art. 3308-033
По запросу
24
Винт Arctic Cat art. 0423-545
от 326 ₽
25
ACCESS PANEL ELECTRIC art. 3307-146
По запросу
26
CLIP MUDGUARD art. 3303-592
По запросу
27
Cover, Gas Tank art. 3307-139
По запросу
28
CLIP FENDER art. 3304-057
По запросу
29
PANEL SPLASH LEFT art. 3306-285
По запросу
29
PANEL,SPLASH RIGHT art. 3306-284
По запросу
30
SHIELD LINKAGE art. 3313-754
По запросу
31
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
32
Panel, Fender - Front - Blue (inc. 33-38) art. 3308-132
По запросу
33
NUT FLANGE 5MM(G) art. 3304-774
По запросу
34
REFLEX REFLECTOR art. 3307-825
По запросу
35
Warning art. 7411-076
По запросу
36
DECAL,WARNING-AGE (16) art. 1411-804
По запросу
37
Decal, Warning - General art. 1411-932
По запросу
38
DECAL,WARNING-OFF ROAD ONLY art. 1411-574
По запросу
39
BOLT WASHER 8*16 art. 3305-783
По запросу
40
ACCESS PANEL OIL LEVEL GAUGE art. 3307-169
По запросу
41
CLIP,MUDGUARD art. 3305-448
По запросу
42
PANEL FRONT,SPLASH RIGHT art. 3306-286
По запросу
42
PANEL ASSY,SPLASH LEFT art. 3306-287
По запросу
