модель 2021 года
- Модель 450
- Код модели ALTERRA 450 BLUE [A2021KAK2PUSE]

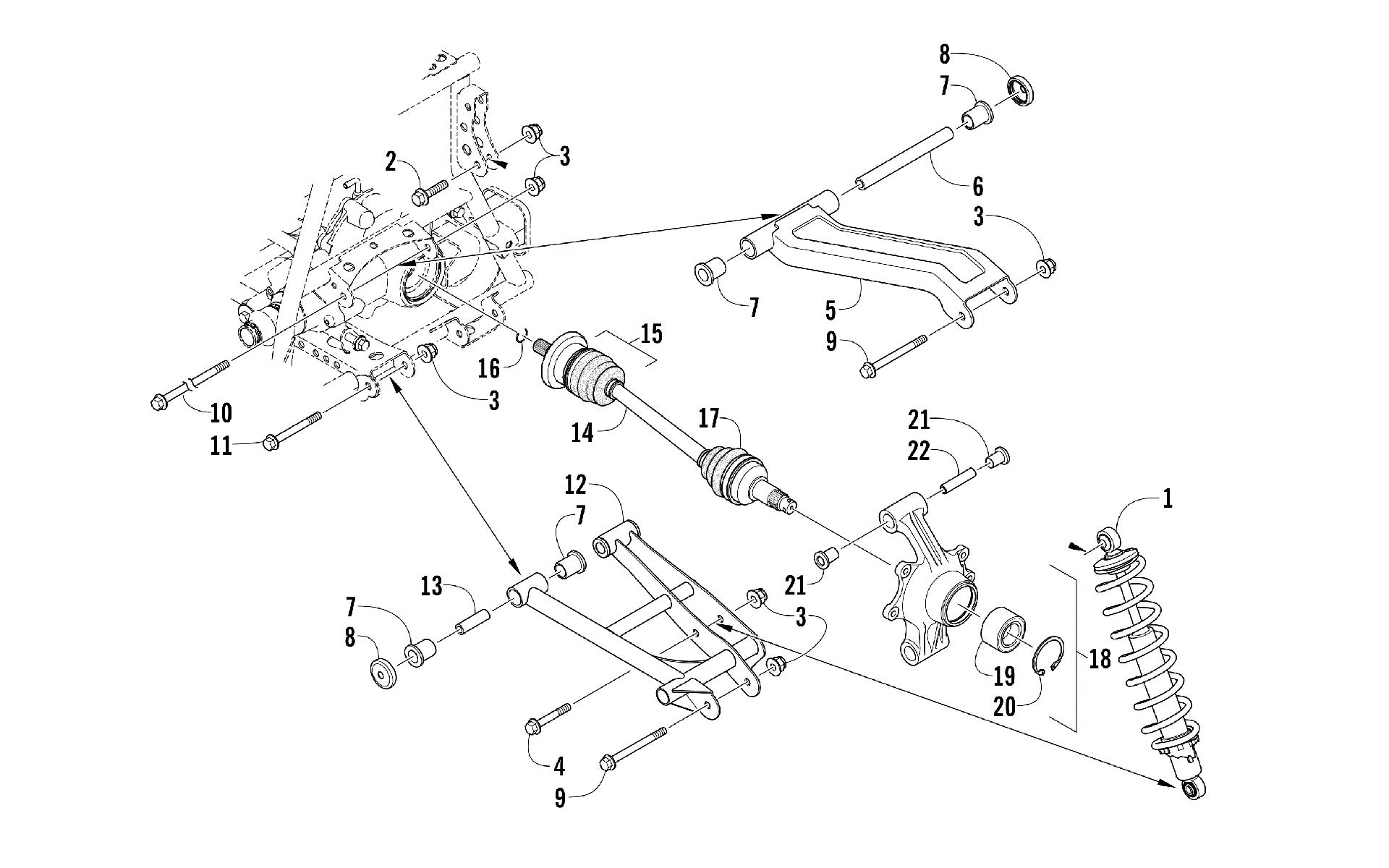

Схема задней подвески ASSEMBLY [303939] для ALTERRA 450 BLUE [A2021KAK2PUSE]
Схема
Детали
![Задняя подвеска ASSEMBLY [303939]](/upload/schemas/631fd4d029c7f5.82889382.gif)
Номер
Наименование детали
Цена
1
Shock/Spring Assembly - Black art. 3308-139
По запросу
2
BOLT FLANGE 10*40 art. 3307-068
По запросу
3
NUT U 10MM art. 3304-031
По запросу
4
BOLT FLANGE 10*65 art. 3307-070
По запросу
5
A-Arm, Upper Right - Black (inc. 6-8) art. 3308-044
По запросу
5
CONTROL ARM LH UPPER ASSY (BLACK) (inc. 6-8) art. 3306-873
По запросу
6
Втулка рычага подвески Arctic Cat art. 3313-111
от 2 006 ₽
7
Втулка пластиковая рычага подвески Arctic Cat art. 3313-112
от 368 ₽
8
Сальник рычага подвески Arctic Cat art. 3313-113
от 420 ₽
9
SCREW,CAP HFH M10X1.25X95 art. 3323-188
По запросу
10
SCREW,CAP-HFH M10 X 1.25 art. 3313-430
По запросу
11
SCREW,CAP-HFH M10X1.25X85 art. 3304-183
По запросу
12
A-ARM,RH LOWER-ASSEMBLY (BLACK) (inc. 7-8 and 13) art. 3313-136
По запросу
12
A-ARM,LH LOWER-ASSEMBLY (BLACK) (inc. 7-8 and 13) art. 3313-137
По запросу
13
Втулка рычага подвески Arctic Cat art. 3313-107
от 1 397 ₽
14
Axle, Drive (inc. 15-17) art. 3308-027
По запросу
15
Repair Kit, Boot - Drive Axle - Inbound (inc. 16) art. 3308-059
По запросу
16
CLIP,RETAINING-INBOARD art. 0423-845
По запросу
17
Repair Kit, Boot - Drive Axle - Outbound art. 3308-058
По запросу
18
Knuckle - Assembly - Left (inc. 19-22) art. 3308-042
По запросу
18
Knuckle - Assembly - Right (inc. 19-22) art. 3308-041
По запросу
19
Bearing art. 3308-024
По запросу
20
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
21
Втулка рычага подвески art. 0403-283
от 368 ₽
Аналог
1 470 ₽
Требуется 8 шт.
Подписаться
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
Аналог
3 570 ₽
Требуется 8 шт.
22
Втулка рычага подвески art. 0403-437
от 1 029 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 4 шт.
Подписаться
