модель 2021 года
- Модель 450
- Код модели ALTERRA 450 BLUE [A2021KAK2PUSE]

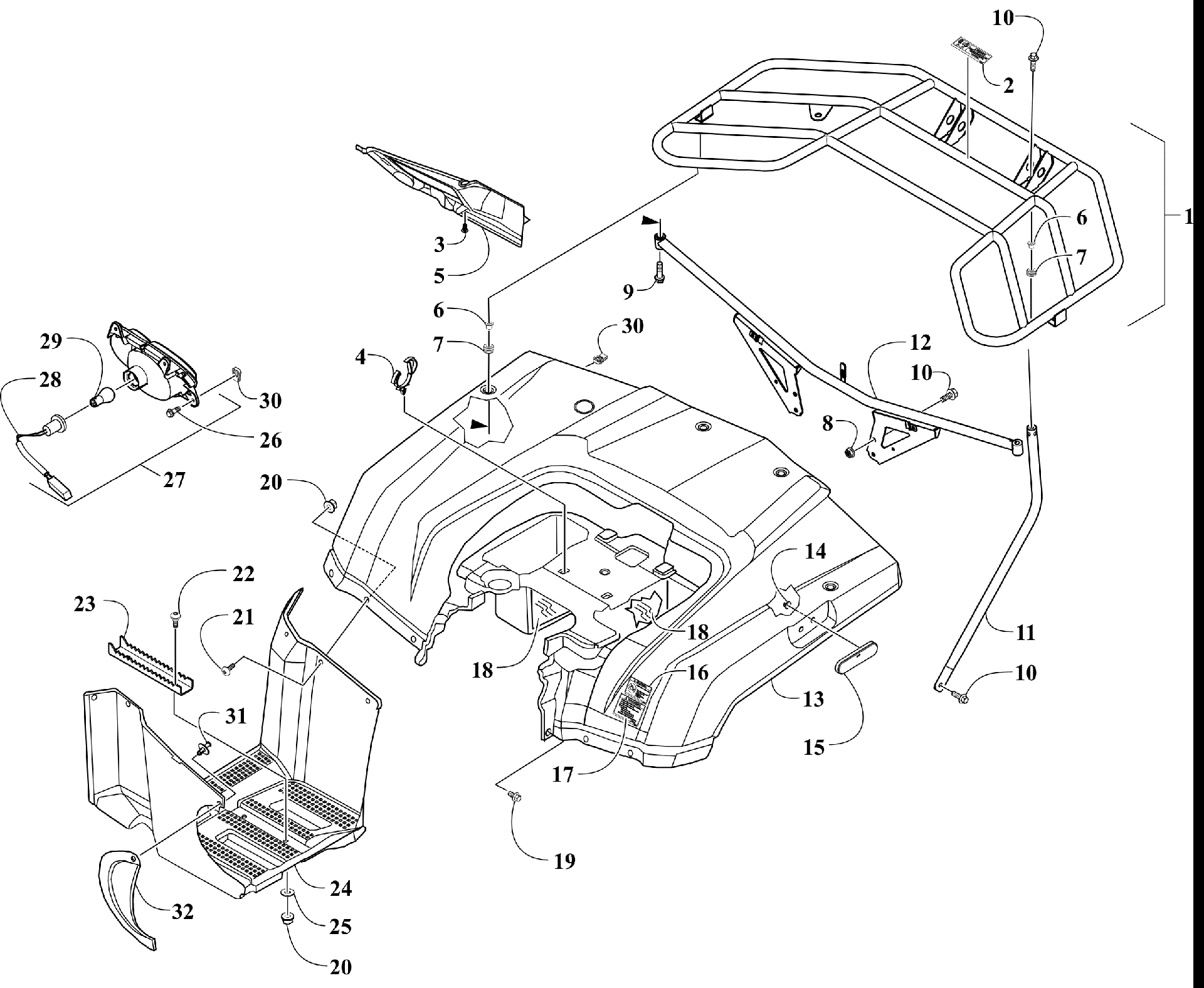

Схема узла задней части, багажника и фонаря [303937] для ALTERRA 450 BLUE [A2021KAK2PUSE]
Схема
Детали
![Узел задней части, багажника и фонаря [303937]](/upload/schemas/631fd3e08a7c90.98418679.gif)
Номер
Наименование детали
Цена
1
Rack, Rear (inc. 2)(replaces 3308-092) art. 3308-051
По запросу
2
DECAL,WARNING RACK (150LB) art. 1411-682
По запросу
3
SCREW TAPPING 5*12 art. 3304-645
По запросу
4
CLIP.FUEL HOSE art. 3307-152
По запросу
5
COVER RH TAIL LIGHT art. 3307-166
По запросу
5
COVER LH TAIL LIGHT art. 3307-167
По запросу
6
Втулка крепежная Arctic Cat art. 0423-669
По запросу
7
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
8
NUT FLANGE 8MM art. 3304-668
По запросу
9
BOLT,M8*25 art. 3313-522
По запросу
10
BOLT FLANGE 8*16 art. 3304-543
По запросу
11
TUBE MOUNT-RACK-REAR-WELD (BLACK) art. 3307-184
По запросу
12
Bracket, Mounting - Rear Rack art. 3308-052
По запросу
13
Panel, Fender - Rear - Blue (inc. 14-18) art. 3308-030
По запросу
14
NUT FLANGE 5MM(G) art. 3304-774
По запросу
15
REFLEX REFLECTOR (RED) art. 3307-813
По запросу
16
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
17
DECAL,TIRE PRESSURE art. 5411-998
По запросу
18
SHIELD LH art. 3307-159
По запросу
18
SHIELD RH art. 3307-158
По запросу
19
BOLT WASHER 8*16 art. 3305-783
По запросу
20
NUT LOCK art. 3304-431
По запросу
21
SCREW SPECIAL 6*20 art. 3305-703
По запросу
22
BOLT WASHER 6*20 art. 3304-586
По запросу
23
Подножка черная art. 5506-497
от 1 848 ₽
24
FOOTWELL LH art. 3307-161
По запросу
24
FOOTWELL RH art. 3307-160
По запросу
25
WASHER,PLAIN 6MM art. 3305-852
По запросу
26
BOLT WASH 5*16 art. 3304-029
По запросу
27
TAIL LIGHT ASS'Y RH (inc. 28-29) art. 3307-176
По запросу
27
TAIL LIGHT ASS'Y LH (inc. 28-29) art. 3307-177
По запросу
28
SOCKET COMP R RR COMB art. 3307-174
По запросу
28
SOCKET COMP L RR COMB art. 3307-175
По запросу
29
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
30
NUT CLIP 5MM art. 3304-061
По запросу
31
CLIP,MUDGUARD art. 3305-448
По запросу
32
MUDGUARD FR RH FOOTWELL art. 3307-168
По запросу
