модель 2021 года
- Модель 450
- Код модели ALTERRA 450 BLUE [A2021KAK2PUSE]

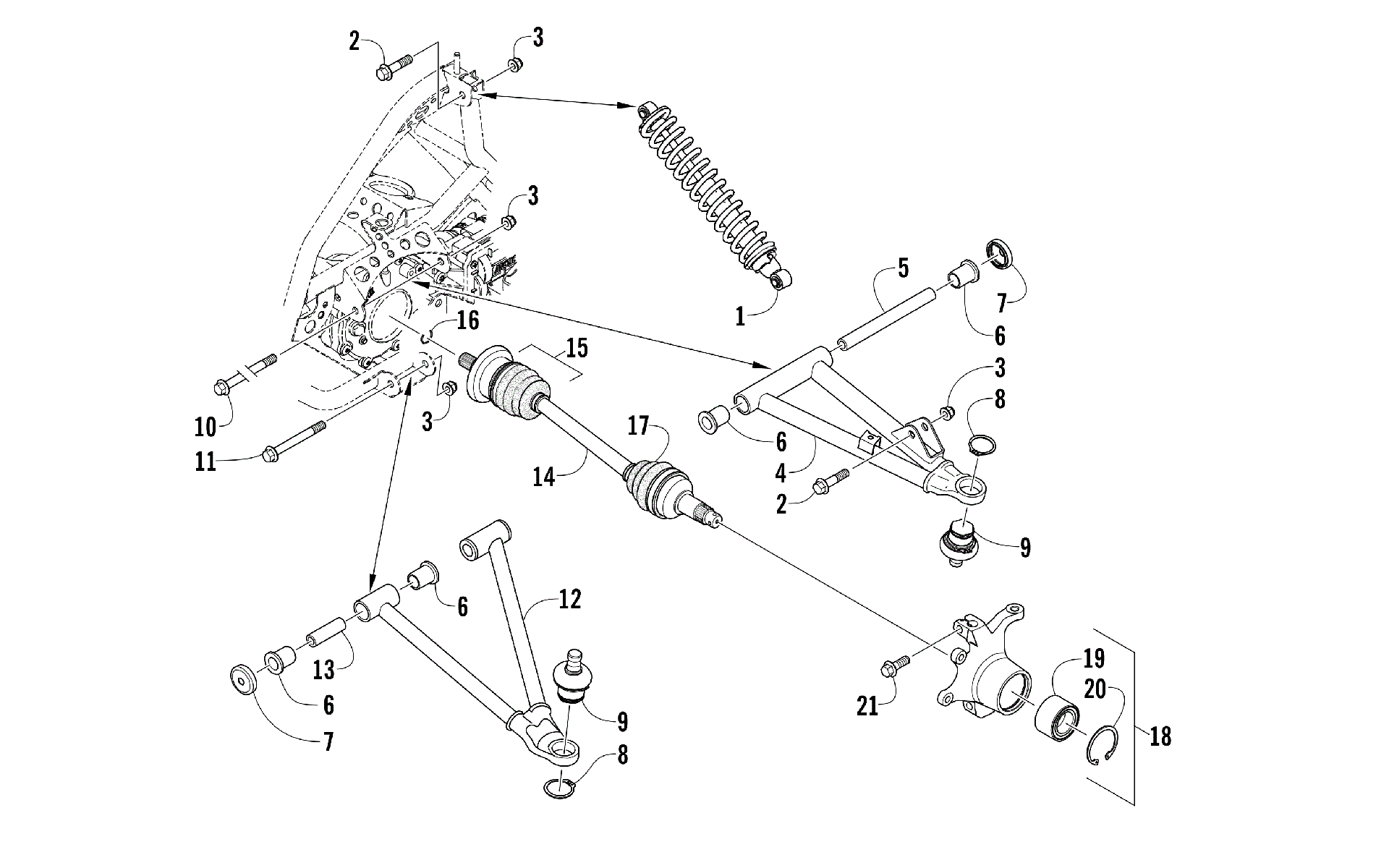

Схема узла передней подвески [303938] для ALTERRA 450 BLUE [A2021KAK2PUSE]
Схема
Детали
![Узел передней подвески [303938]](/upload/schemas/631fd01674c868.00155083.gif)
Номер
Наименование детали
Цена
1
Shock/Spring Assembly - Black art. 3308-138
По запросу
2
BOLT FLANGE 10*40 art. 3307-068
По запросу
3
NUT U 10MM art. 3304-031
По запросу
4
A-Arm, Upper Left - Black (inc. 5-9) art. 3308-022
По запросу
4
A-Arm, Upper Right - Black (inc. 5-9) art. 3308-020
По запросу
5
Втулка рычага подвески Arctic Cat art. 3313-111
от 2 006 ₽
6
Втулка пластиковая рычага подвески Arctic Cat art. 3313-112
от 368 ₽
7
Сальник рычага подвески Arctic Cat art. 3313-113
от 420 ₽
8
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
9
Ball Joint art. 3307-984
По запросу
10
SCREW,CAP-HFH M10 X 1.25 art. 3313-430
По запросу
11
SCREW,CAP-HFH M10X1.25X85 art. 3304-183
По запросу
12
A-Arm, Lower Left - Black (inc. 6-9 and 13) art. 3308-023
По запросу
12
A-Arm, Lower Right - Black (inc. 6-9 and 13) art. 3308-021
По запросу
13
Втулка рычага подвески Arctic Cat art. 3313-107
от 1 397 ₽
14
Axle, Drive - Front (inc. 15-17) art. 3308-025
По запросу
15
DIFF SIDE SERVICE KIT (inc. 16) art. 3307-999
По запросу
16
CLIP,RETAINING-INBOARD art. 0423-844
По запросу
17
WHEEL SIDE BOOT SERVICE KIT art. 3307-998
По запросу
18
Knuckle - Assembly - Left (inc. 19-20) art. 3308-018
По запросу
18
Knuckle - Assembly - Right (inc. 19-20) art. 3308-017
По запросу
19
Bearing art. 3308-024
По запросу
20
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
21
SCREW-SHOULDER TSPH M6-1.0X18MM art. 3323-127
По запросу
