модель 2003 года
- Модель Sportsman 500
- Код модели SPORTSMAN 500 HO (A03CH50AA/AB/AC/AD/AE/AH/AJ)

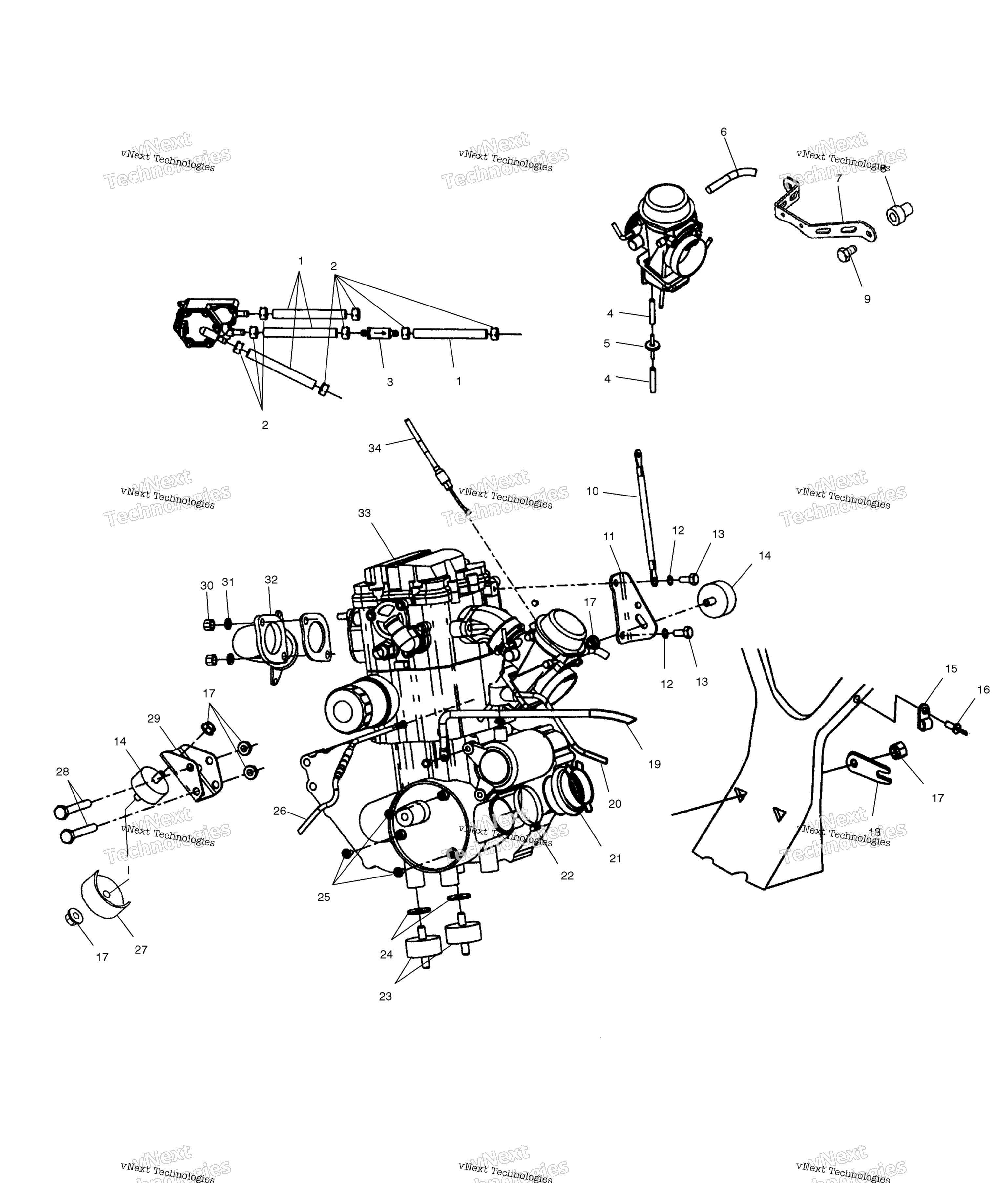

Схема двигателя Mounting для SPORTSMAN 500 HO (A03CH50AA/AB/AC/AD/AE/AH/AJ)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL LINE, 600 CM art. 8450040-600
По запросу
2
Хомут пружинный Polaris art. 7080003
от 116 ₽
3
Фильтр топливный Polaris art. 2530009
По запросу
4
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
5
Клапан топливной системы Polaris art. 7051011
По запросу
6
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
7
STRAP-CARB MNT art. 5246551
По запросу
8
Гайка (10) Polaris art. 7541923
от 882 ₽
9
BOLT art. 7512247
По запросу
10
CABLE,GND-ENGINE art. 4010132
По запросу
11
MOUNT-ENGINE,TOP PLTD art. 5241453
По запросу
12
Шайба гровер Polaris art. 7552901
от 116 ₽
13
BOLT art. 7512315
По запросу
14
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
15
CLAMP,NYLON,CABLE art. 7080539
По запросу
16
RIVET art. 7621462
По запросу
17
NUT art. 7547108
По запросу
18
FRAME SUPPORT STRAP, MEDIUM GLO art. 5224658-067
По запросу
19
CABLE,BATT/ENG.,BLK. art. 4010095
По запросу
20
CABLE, SOL/STARTER art. 4010093
По запросу
21
CLUTCH INTAKE BOOT art. 5410421
По запросу
22
NARROW BAND CLAMP art. 7080511
По запросу
23
ISOLATOR-3/8-24M, 2/8-16M, 60DU art. 3022072
По запросу
24
FLAT WASHER art. 7555815
По запросу
25
SCREW AND WASHER art. 3084205
По запросу
26
Трос подсоса Polaris art. 7081008
По запросу
27
BRKT-TORQUE STOP PLTD art. 5245043
По запросу
28
SCREW art. 7515417
По запросу
29
MOUNT-ENGINE,FRONT art. 5241150
По запросу
30
NUT art. 3087199
По запросу
31
LOCK WASHER art. 3080530
По запросу
32
EXHST MANIFOLD HGH TEMP POWDER art. 1261688-489
По запросу
33
N/A,USE COMPONENTS [EH50PLE013] NOTE: The Short Block assembly contains a crankcase assembly, cylinder & cylinder head assembly and a piston & crankshaft assembly. Prior authorization is required for warranty consideration. art. 9990000
По запросу
34
Трос газа Polaris art. 7080967
от 8 358 ₽
Другие схемы модели
Двигатель Mounting
