модель 2003 года
- Модель Sportsman 500
- Код модели SPORTSMAN 500 HO (A03CH50AA/AB/AC/AD/AE/AH/AJ)

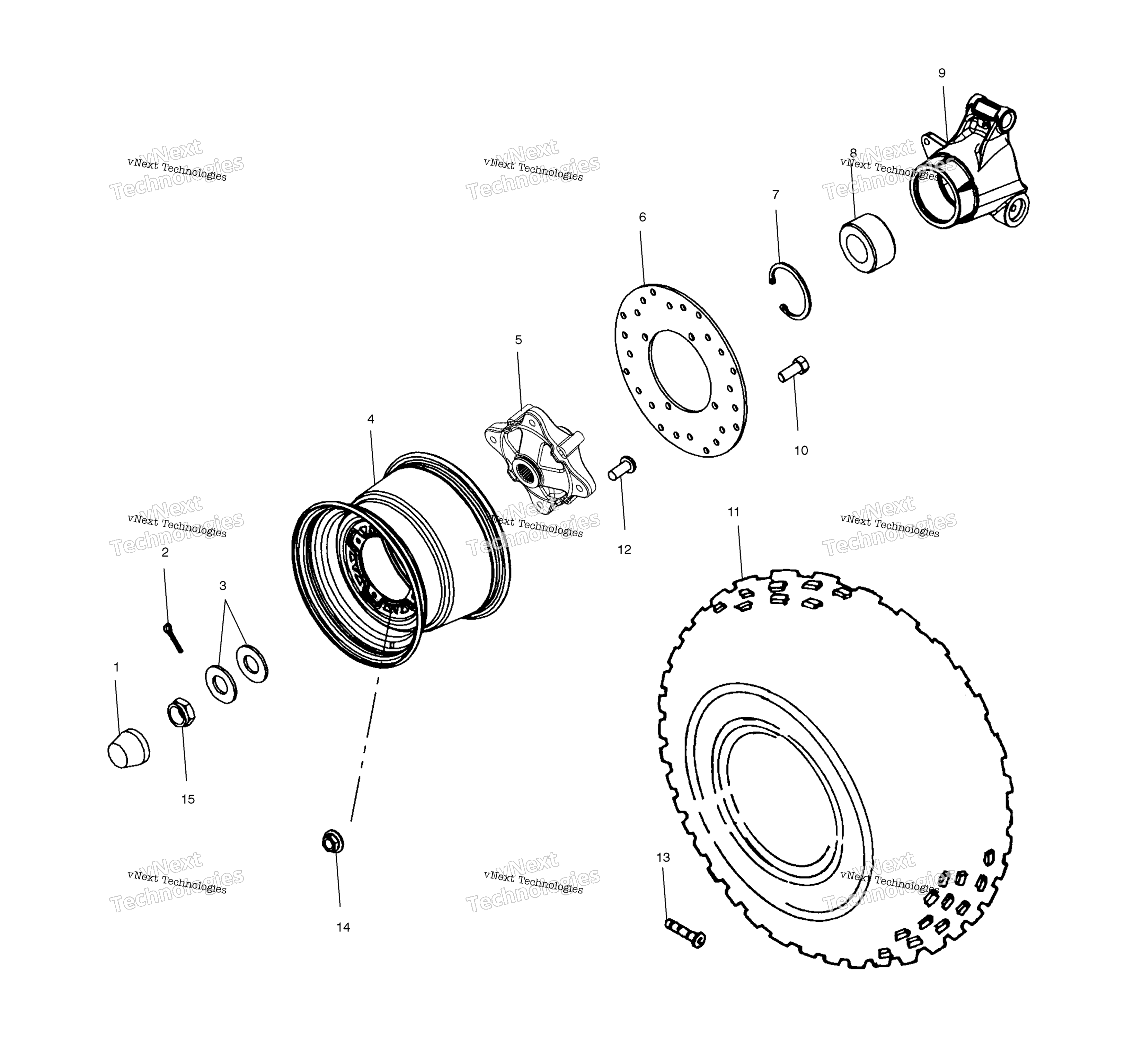

Схема задней части Wheel Drive для SPORTSMAN 500 HO (A03CH50AA/AB/AC/AD/AE/AH/AJ)
Схема
Детали
Номер
Наименование детали
Цена
1
Колпачок ступичный Polaris art. 5413427
По запросу
2
Шплинт Polaris art. 7661404
По запросу
3
Шайба ступицы Polaris art. 7555796
от 830 ₽
4
Диск колесный задний черный 12X8 Polaris art. 1523450-067
По запросу
4
RIM,REAR,12X8,11GA,CHROME [AH] art. 1520799
По запросу
5
REAR WHEEL HUB art. 5134311
По запросу
6
Диск тормозной задний 8.625X.158 Polaris art. 5244635
от 8 500 ₽
7
Стопорное кольцо Polaris art. 7710440
от 490 ₽
Аналог
490 ₽
Требуется 2 шт.
8
Подшипник ступицы Polaris art. 3514635
от 1 490 ₽
Аналог
Подшипник задней ступицы Polaris ( 3514635 )
art. DAC4074W
1 810 ₽
Требуется 2 шт.
Подписаться
Аналог
9 410 ₽
Требуется 2 шт.
9
CARRIER, BEARING, WHEEL [SEE REAR SUSPENSION PG., REF. 42] art. -------
По запросу
10
BOLT art. 7512325
По запросу
11
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
12
Шпилька ступицы Polaris art. 7515513
от 525 ₽
13
RIM VALVE art. 1525017
По запросу
14
Гайка колесная 3/8-24 Polaris art. 7547237
По запросу
15
CASTLE NUT art. 7543005
По запросу
