модель 2003 года
- Модель Sportsman 500
- Код модели SPORTSMAN 500 HO (A03CH50AA/AB/AC/AD/AE/AH/AJ)

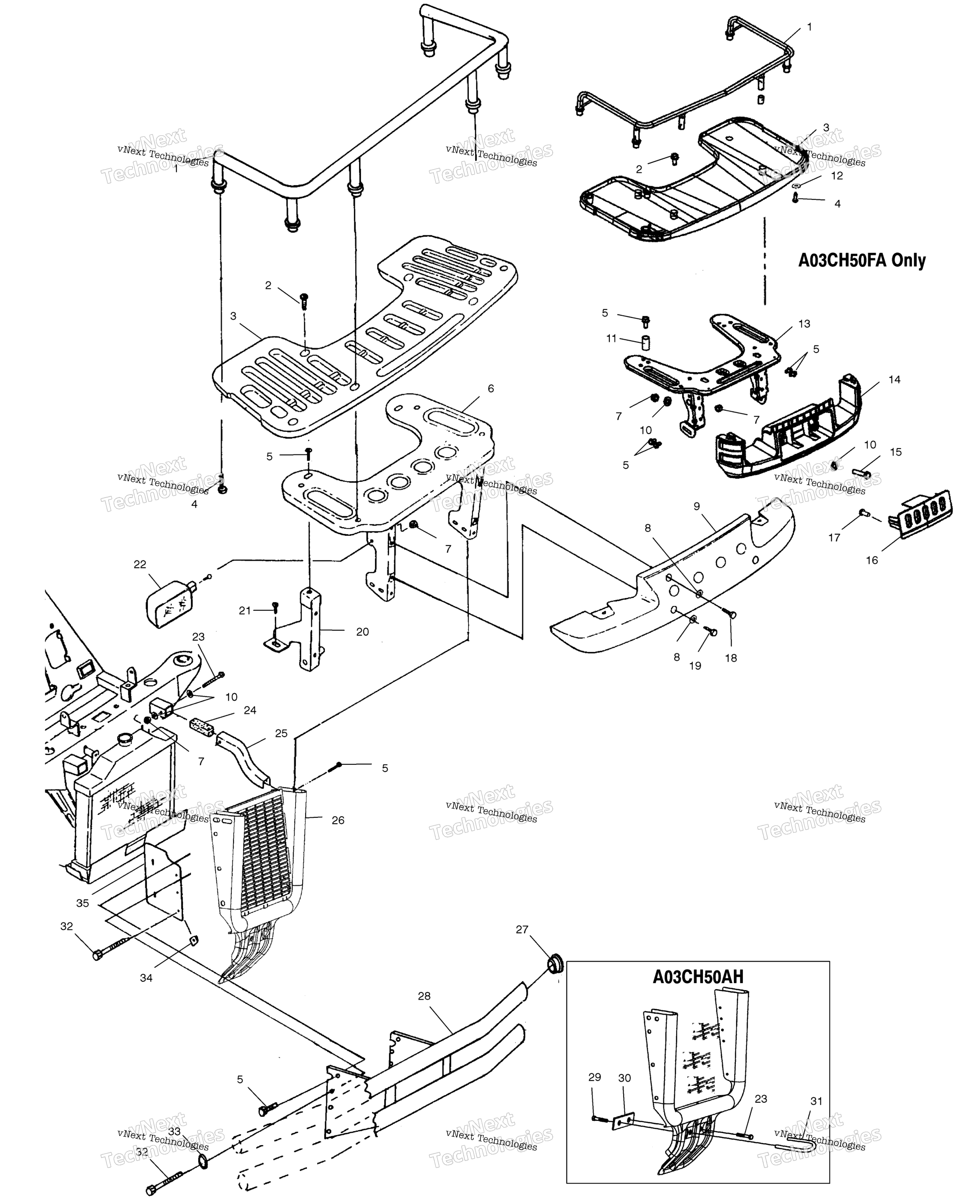

Схема передней части Rack And Bumper Mounting для SPORTSMAN 500 HO (A03CH50AA/AB/AC/AD/AE/AH/AJ)
Схема
Детали
Номер
Наименование детали
Цена
1
SUBSTITUTED BY 2871499 (AH) art. 1040526-385
По запросу
1
SUBSTITUTED BY 2871499 (AC)(AD)(AJ)(AU) art. 1040526-067
По запросу
2
SCREW art. 7517685
По запросу
3
FRONT RACK ASSEMBLY, GLOSS BLAC [Incl. Warning Decal] art. 2670180-070
По запросу
4
Винт крепления багажника Polaris art. 7517208
от 263 ₽
5
SCREW art. 7515399
По запросу
6
SUPPORT,FRONT RACK,BLK art. 1014023-067
По запросу
7
Гайка Polaris art. 7542324
от 160 ₽
8
WASHER art. 7555954
По запросу
9
FRONT BUMPER, GEN IV, GLOSS BLA art. 5432155-070
По запросу
10
FLAT WASHER art. 7558402
По запросу
11
INSERT,RACK EXTENDER (10) (AC)[AD][AH](AJ)(AU) art. 5432387
По запросу
12
WASHER-.325X1.20X.090,FL-Y [FA] art. 7556175
По запросу
13
SUPPORT RACK WELD, FRONT, GS BL [FA] art. 1014020-067
По запросу
14
BUMPER-GEN IV +,BLK* [FA] art. 5434001-070
По запросу
15
SCREW [FA] art. 7515352
По запросу
16
Panel [FA] art. 5434002-067
По запросу
17
Болт крышки вариатора Polaris art. 7512093
По запросу
18
BOLT(10) art. 7515391
По запросу
19
BOLT art. 7515390
По запросу
20
SUPPORT RACK WELD, FRONT, LEFT, art. 1013744-067
По запросу
20
SUPPORT RACK WELD, FRONT, RIGHT art. 1013746-067
По запросу
21
Винт Polaris art. 7512232
от 116 ₽
22
ASM.,HEADLIGHT, SIDE MOUNT,LH,3 art. 2431014
По запросу
22
ASM.,HEADLIGHT, SIDE MOUNT,RH,3 art. 2431015
По запросу
22
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
23
BOLT art. 7512329
По запросу
24
PLUG, FRAME art. 5810467
По запросу
25
FRAME EXTENSION, RIGHT, GS BLK art. 5244730-067
По запросу
25
FRAME EXTENSION, LEFT, GS BLK art. 5244729-067
По запросу
26
WELD-BRUSH GUARD,BLK art. 1013772-067
По запросу
27
END BUMPER CAP [FA) art. 5433305
По запросу
28
Bumper, Front [FA] art. 5243377-067
По запросу
29
SCREW [AH] art. 7515547
По запросу
30
PLATE,BACK MT,BLK. [AH] art. 5211633-067
По запросу
31
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
32
SCREW(10) art. 7512097
По запросу
33
WASHER art. 7556034
По запросу
34
NUT art. 7670094
По запросу
35
RADIATOR SHIELD, LEFT art. 5433923
По запросу
35
SHIELD-RADIATOR,SIDE,RH art. 5433924
По запросу
