модель 2003 года
- Модель Sportsman 500
- Код модели SPORTSMAN 500 HO (A03CH50AA/AB/AC/AD/AE/AH/AJ)

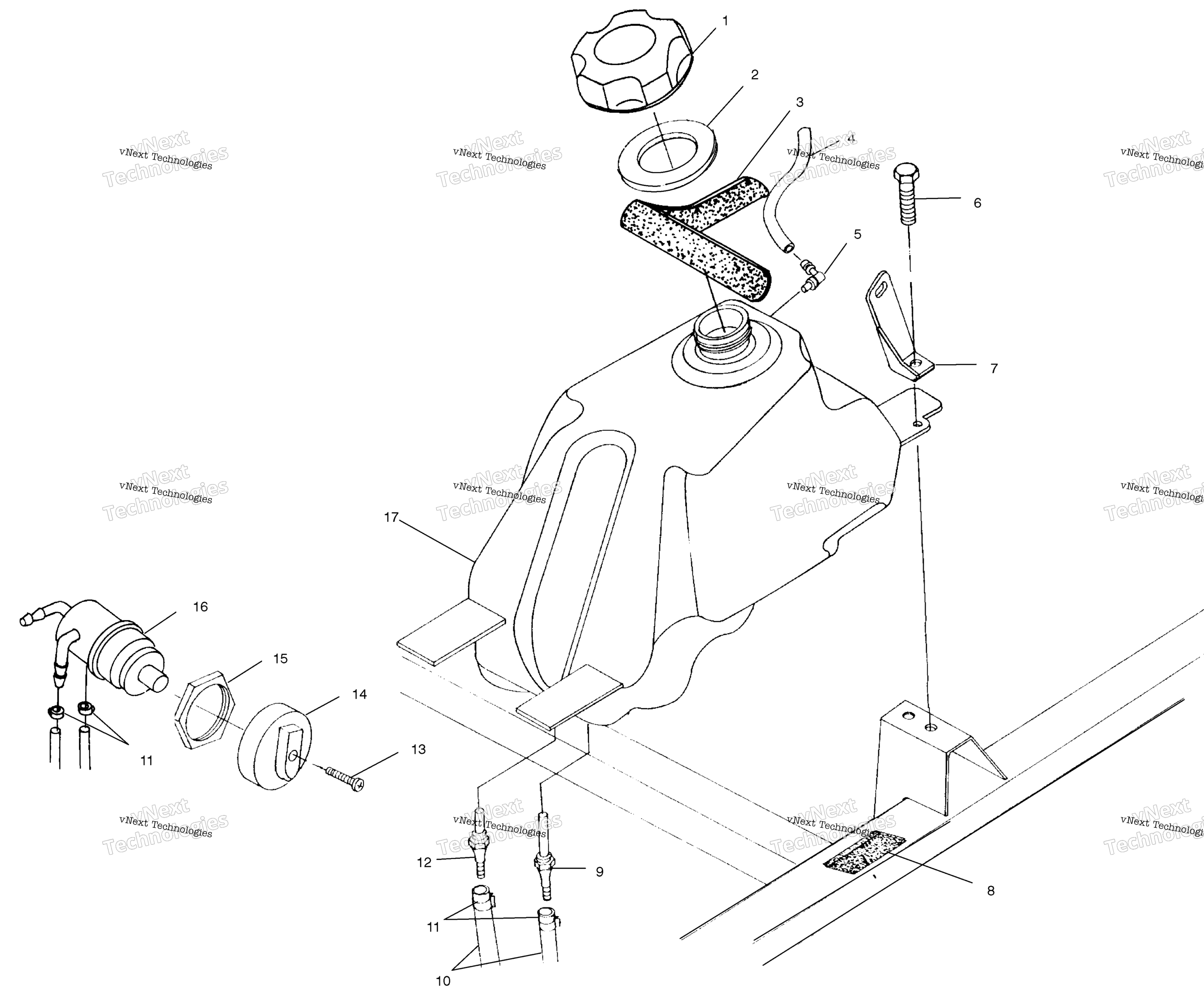

Схема топливного бака для SPORTSMAN 500 HO (A03CH50AA/AB/AC/AD/AE/AH/AJ)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка бензобака Polaris art. 5450389
от 2 657 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
2
Прокладка крышки бензобака Polaris art. 5812123
По запросу
3
SEAL-FOAM,24.5 IN art. 5812210
По запросу
4
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
5
TANK VENT art. 5431053
По запросу
6
SCREW art. 7517685
По запросу
7
BRKT-FUEL COVER MT RH,PLTD art. 5247185
По запросу
7
BRKT-FUEL COVER MT LH,PLTD art. 5247184
По запросу
8
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
9
FITTING,FUEL OUT,MAIN,4 ,Y art. 7052150
По запросу
10
FUEL HOSE, 250 CM art. 8450117-250
По запросу
11
Хомут пружинный Polaris art. 7080003
от 116 ₽
12
FITTING,FUEL OUT,RES.,Z art. 7052149
По запросу
13
SCREW art. 7517505
По запросу
14
FUEL VALVE KNOB art. 5432559
По запросу
15
FUEL VALVE NUT art. 5432733
По запросу
16
Топливный кран Polaris art. 7052161
По запросу
17
ASM-FUEL TANK [Incl. 9,12] art. 2520360
По запросу
