модель 2004 года
- Модель Sportsman 700
- Код модели A04CH68AC SPORTSMAN 700 (A04CH68AC/AF/AH/AJ/AT/AV)

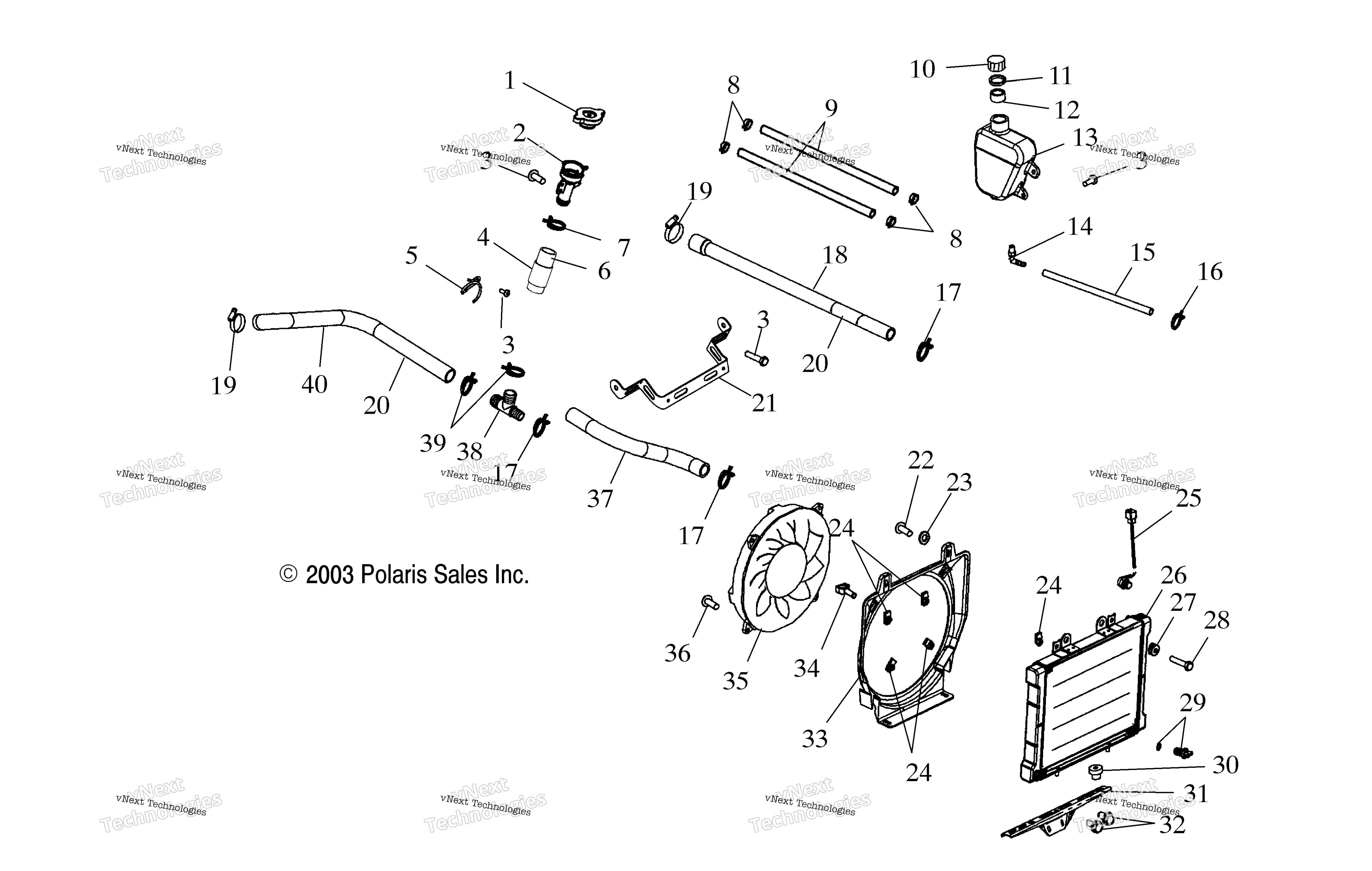

Схема системы охлаждения для A04CH68AC SPORTSMAN 700 (A04CH68AC/AF/AH/AJ/AT/AV)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка системы охлаждения Polaris art. 1240508
По запросу
2
FILLER-REMOTE COOLANT art. 5434325
По запросу
3
SCREW art. 7512084
По запросу
4
GUARD-HOSE,6.75 art. 5521644
По запросу
5
RETAINER-HOSE,WIRE FORM art. 7042089
По запросу
6
HOSE, 1.0 X 9.62 art. 5413671
По запросу
7
SPRING BAND CLAMPS, 32/12 art. 7080843
По запросу
8
Хомут пружинный Polaris art. 7080003
от 116 ₽
9
FUEL LINE, 600 CM art. 8450040-600
По запросу
10
OVERFLOW CAP art. 5430743
По запросу
11
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
12
CAP,PLUG9X(GRN),FLEX TEMP(10) art. 5433774
По запросу
13
Расширительный бачок Polaris art. 5436936
По запросу
14
Штуцер расширительного бачка Polaris art. 7052065
от 1 029 ₽
15
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
16
HOSE CLAMP art. 7080307
По запросу
17
CLAMP-ROTO CLIP art. 7080826
По запросу
18
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
19
CLAMP-HOSE,13/16 -1 1/2 art. 7081174
По запросу
20
GUARD-HOSE,9" art. 5521597
По запросу
21
RADIATOR MOUNT BRACKET, UPPER art. 5246656
По запросу
22
SCREW-M6 HEX HD art. 7518014
По запросу
23
WASHER-FL,6.4X17X3.0 art. 7556196
По запросу
24
CLIP- U ,M6.0X1.0 art. 7547197
По запросу
25
Датчик включения вентилятора Polaris art. 4010161
от 9 681 ₽
26
RADIATOR art. 1240534
По запросу
27
GROMMET AND INSERT ASSEMBLY art. 5411975
По запросу
28
SCREW art. 7515179
По запросу
29
VALVE-PLASTIC DRAIN art. 7052296
По запросу
30
RADIATOR MOUNT BUSHING, LOWER art. 5410584
По запросу
31
RADIATOR BRACKET, LOWER, GS BLK art. 5245773-067
По запросу
32
SCREW art. 7517386
По запросу
33
SHROUD-FAN art. 5434171
По запросу
34
CLIP-WIRING art. 4010631
По запросу
35
FAN-11" ASSEMBLY,ATV art. 2410288
По запросу
36
HEX HEAD BOLT, 6 MM art. 7517975
По запросу
37
RADIATOR HOSE, LOWER art. 5412312
По запросу
38
TEE CONNECTOR 1IN, 1IN, .75IN B art. 7052282
По запросу
39
CLAMP-ROT SPRING 31.5 MM art. 7081047
По запросу
40
LOWER ENGINE HOSE,1 IN art. 5413674
По запросу
