модель 2004 года
- Модель Sportsman 700
- Код модели A04CH68AC SPORTSMAN 700 (A04CH68AC/AF/AH/AJ/AT/AV)

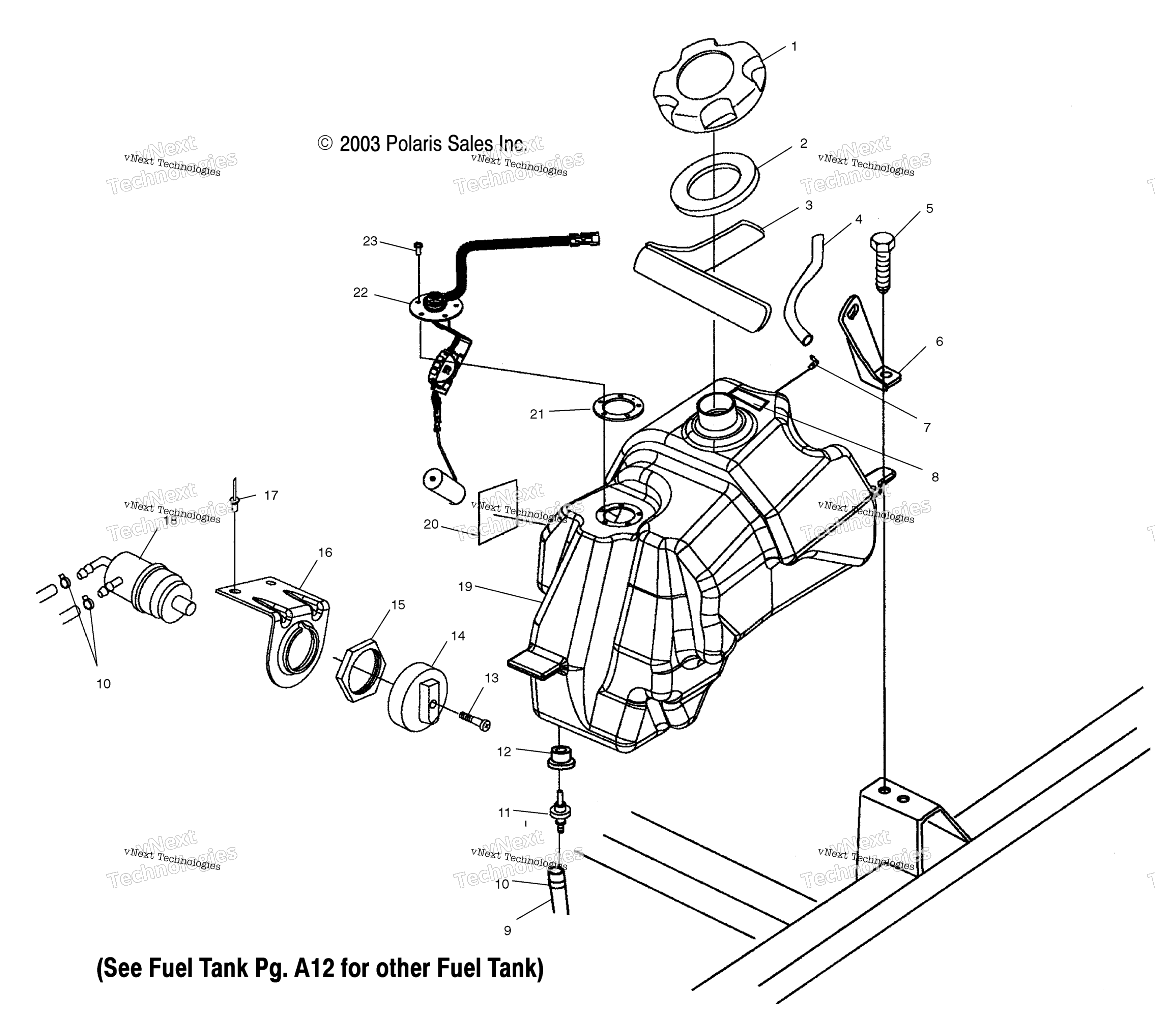

Схема топливной системы Tank A04ch68at/Av для A04CH68AC SPORTSMAN 700 (A04CH68AC/AF/AH/AJ/AT/AV)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка бензобака Polaris art. 5450389
от 2 657 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
2
Прокладка крышки бензобака Polaris art. 5812123
По запросу
3
FOAM SEAL, 12 IN art. 5812265
По запросу
4
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
5
SCREW art. 7517685
По запросу
6
BRKT-FUEL COVER MT RH,PLTD art. 5247185
По запросу
6
BRKT-FUEL COVER MT LH,PLTD art. 5247184
По запросу
7
TANK VENT art. 5431053
По запросу
8
FUEL TANK FOIL art. 5813044
По запросу
9
FUEL HOSE, 250 CM art. 8450117-250
По запросу
10
Хомут пружинный Polaris art. 7080003
от 116 ₽
11
FUEL OUTLET FITTING art. 7052346
По запросу
12
FLANGED GROMMET, .36 X .56 X 1. art. 7052362
По запросу
13
SCREW art. 7517505
По запросу
14
FUEL VALVE KNOB art. 5432559
По запросу
15
FUEL VALVE NUT art. 5432733
По запросу
16
BRKT-FUEL VALVE,04.5 PLATED art. 5247585
По запросу
17
Заклепка Polaris art. 7661637
По запросу
18
ON/OFF VALVE art. 7052159
По запросу
19
FUEL TANK ASSEMBLY, WITH SENDER [Incl. 7,8,11,12,20-23] art. 2520556
По запросу
20
FUEL TANK FOIL, 9.5 X 7.125 art. 5813045
По запросу
21
GASKET art. 5810858
По запросу
22
Sender, Fuel art. 2410289
По запросу
23
SCREW art. 7512056
По запросу
