модель 2004 года
- Модель Sportsman 700
- Код модели A04CH68AC SPORTSMAN 700 (A04CH68AC/AF/AH/AJ/AT/AV)

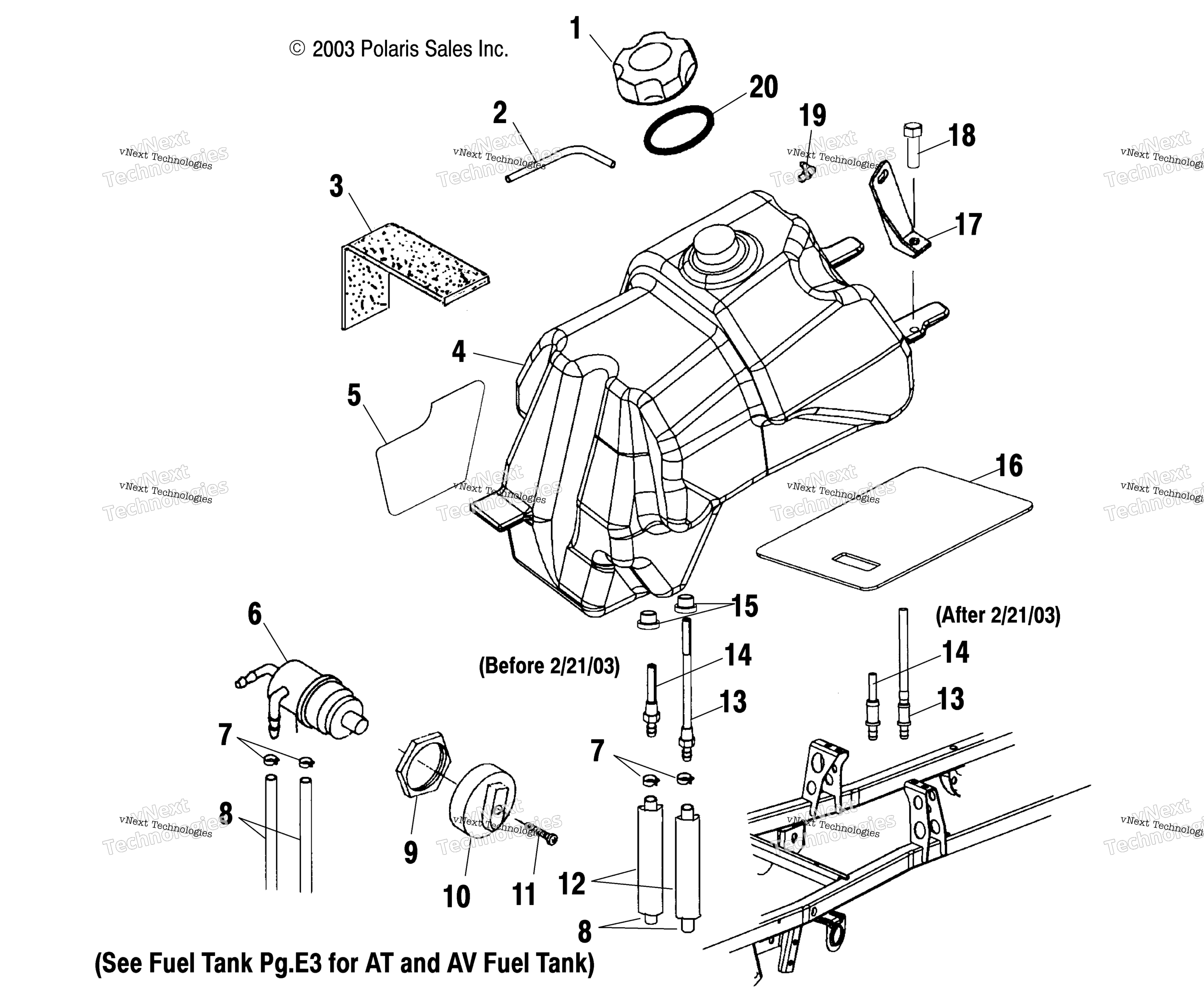

Схема топливной системы Tank A04ch68ac/Af/Ah/Aj для A04CH68AC SPORTSMAN 700 (A04CH68AC/AF/AH/AJ/AT/AV)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка бензобака Polaris art. 5450389
от 2 657 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
2
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
3
FOAM SEAL, 12 IN art. 5812265
По запросу
4
ASM-FUEL TANK [Incl. 13,14,19](If built after 2/21/03) art. 2520363
По запросу
5
Foil, Fuel Tank art. 5182004
По запросу
6
Топливный кран Polaris art. 7052161
По запросу
7
Хомут пружинный Polaris art. 7080003
от 116 ₽
8
FUEL LINE, 600 CM art. 8450040-600
По запросу
9
FUEL VALVE NUT art. 5432733
По запросу
10
FUEL VALVE KNOB art. 5432559
По запросу
11
SCREW art. 7517505
По запросу
12
REFLECT SLEEVE SHEATH, 16 MM X art. 8450105-65
По запросу
13
FITTING,FUEL OUT,MAIN,4 ,Y (If built before 2/21/03) art. 7052150
По запросу
13
FITTING-FUEL OUTLET,MAIN,Y,PR (If built after 2/21/03) art. 7052347
По запросу
14
FUEL OUTLET FITTING (If built after 2/21/03) art. 7052346
По запросу
14
FITTING,FUEL OUT,RES.,Z (If built before 2/21/03) art. 7052149
По запросу
15
FLANGED GROMMET, .36 X .56 X 1. art. 7052362
По запросу
16
FUEL TANK FOIL, 9.5 X 7.125 art. 5813045
По запросу
17
COVER MOUNT FUEL BRACKET, RIGHT art. 5222155
По запросу
17
FUEL COVER MOUNT BRACKET, LEFT, art. 5222154
По запросу
18
SCREW art. 7517685
По запросу
19
TANK VENT art. 5431053
По запросу
20
Прокладка крышки бензобака Polaris art. 5812123
По запросу
