модель 2004 года
- Модель Sportsman 700
- Код модели A04CH68AC SPORTSMAN 700 (A04CH68AC/AF/AH/AJ/AT/AV)

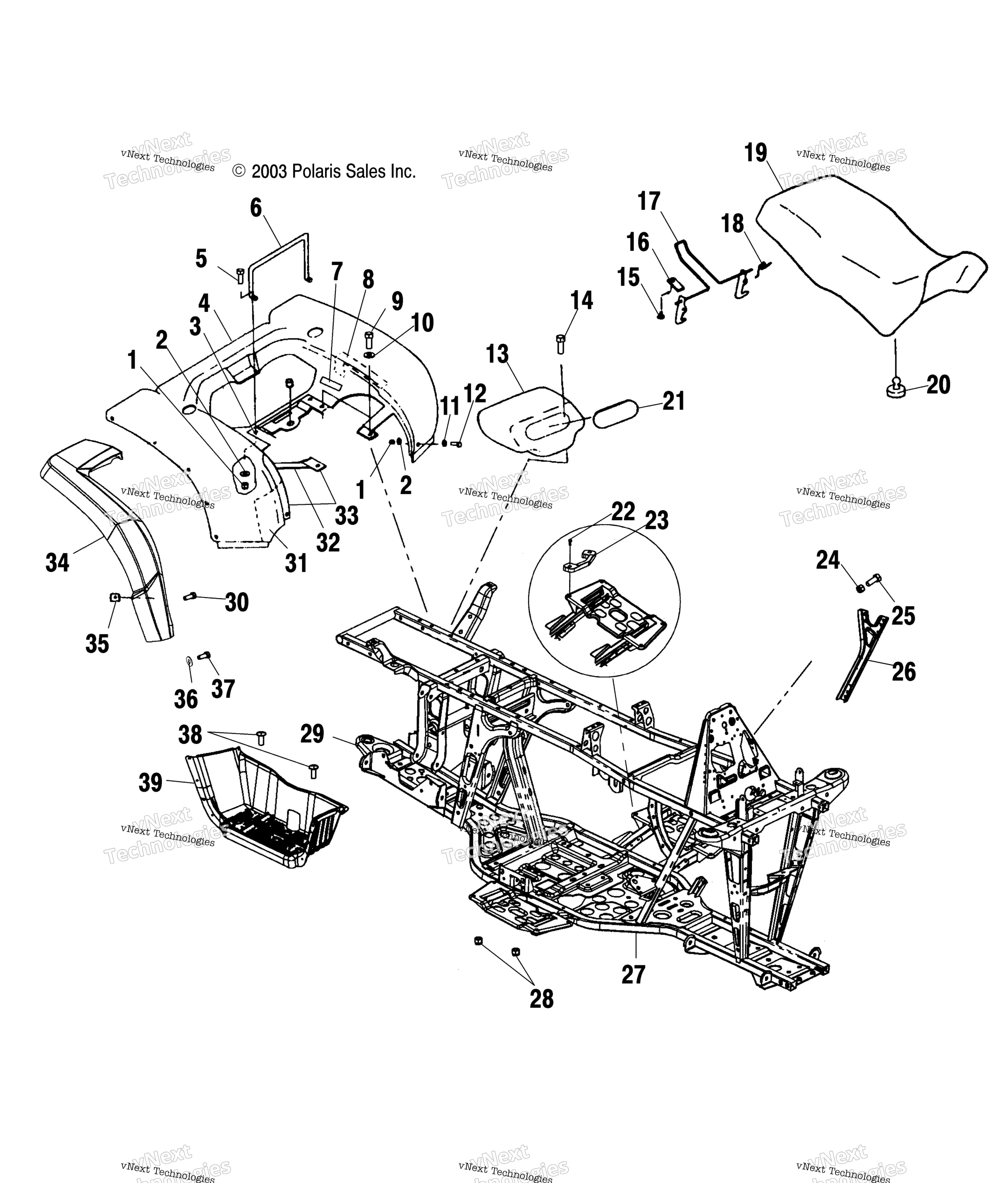

Схема задней части Cab/Seat/Main Frame для A04CH68AC SPORTSMAN 700 (A04CH68AC/AF/AH/AJ/AT/AV)
Схема
Детали
Номер
Наименование детали
Цена
1
NUT, NYLOK 10-24 Y art. 7541925
По запросу
2
WASHER art. 7555792
По запросу
3
FOIL,REAR art. 5811107
По запросу
4
CAB-REAR,CAMO GREEN MET ** [AH] art. 5432117-400
По запросу
4
CAB-RR,N.B.U. [AC](AT) art. 5435164-455
По запросу
4
SUBSTITUTED BY 5432117-293 [AF] art. 5432117-341
По запросу
4
SUBSTITUTED BY 5432117-293 [AJ] art. 5432117-053
По запросу
4
CAB-REAR,GEN4,S.G.SUB. (AV) art. 5435164-456
По запросу
5
SCREW(10) art. 7511930
По запросу
6
RETAINER-SEAT LATCH art. 5246076
По запросу
7
DECAL,CARB/FILTER INFO art. 7079902
По запросу
8
FOIL,TAPE,3 X 12 art. 5811308
По запросу
9
Винт Polaris art. 7512242
По запросу
10
FLAT WASHER art. 7555859
По запросу
11
WASHER art. 7556034
По запросу
12
BLT-10-24X3/4,MACHSCR,PHL,PAN art. 7519641
По запросу
13
TOOLBOX art. 5431786
По запросу
14
SCREW art. 7517312
По запросу
15
Заклепка Polaris art. 7621403
По запросу
16
BRACKET, LEVER RETAINER art. 5211033
По запросу
17
SEAT LATCH art. 1040387
По запросу
18
SPRING, LATCH art. 7041370
По запросу
19
COVER ASSEMBLY, WHITE DECAL art. 2684055
По запросу
19
SEAT ASSEMBLY, GLOSS BLACK (AT)(AV) art. 2683197-070
По запросу
20
BUMPER, SHORT, RUBBER art. 5412067
По запросу
21
COVER, TOOLBOX art. 5431787
По запросу
22
SCREW art. 7517377
По запросу
23
FOOTWELL SPACER art. 5432280
По запросу
24
Гайка Polaris art. 7542153
По запросу
25
SCREW, SEMS art. 7512283
По запросу
26
BRACE-SUPPORT,FRAME,FRT,LH,BLK art. 5244751-067
По запросу
27
WELD-MAIN FRAME,BLK art. 1014260-067
По запросу
28
Гайка Polaris art. 7542122
от 263 ₽
29
DECAL-HITCH art. 7170509
По запросу
30
Винт Polaris art. 7512232
от 116 ₽
31
FOIL art. 5811111
По запросу
32
FOIL,(6X1) art. 5811087
По запросу
33
FOIL,FRONT art. 5811106
По запросу
34
GUARD-MUD,REAR,LH,BLK art. 5434704-070
По запросу
34
GUARD-MUD,REAR,RH,BLK ** art. 5434705-070
По запросу
35
SPEED NUT art. 7670057
По запросу
36
Шайба Polaris art. 7555832
от 473 ₽
37
SCREW art. 7517312
По запросу
38
SCREW [LH Side] art. 7517264
По запросу
38
SCREW [RH Side] art. 7512279
По запросу
39
LEFT FOOTWELL NY, GLOSS BLACK art. 5432221-070
По запросу
39
Подножка правая Polaris art. 5433929-070
По запросу
Другие схемы модели
Задняя часть Cab/Seat/Main Frame
