модель 2002 года
- Модель Vinson 500
- Код модели LT-A500F

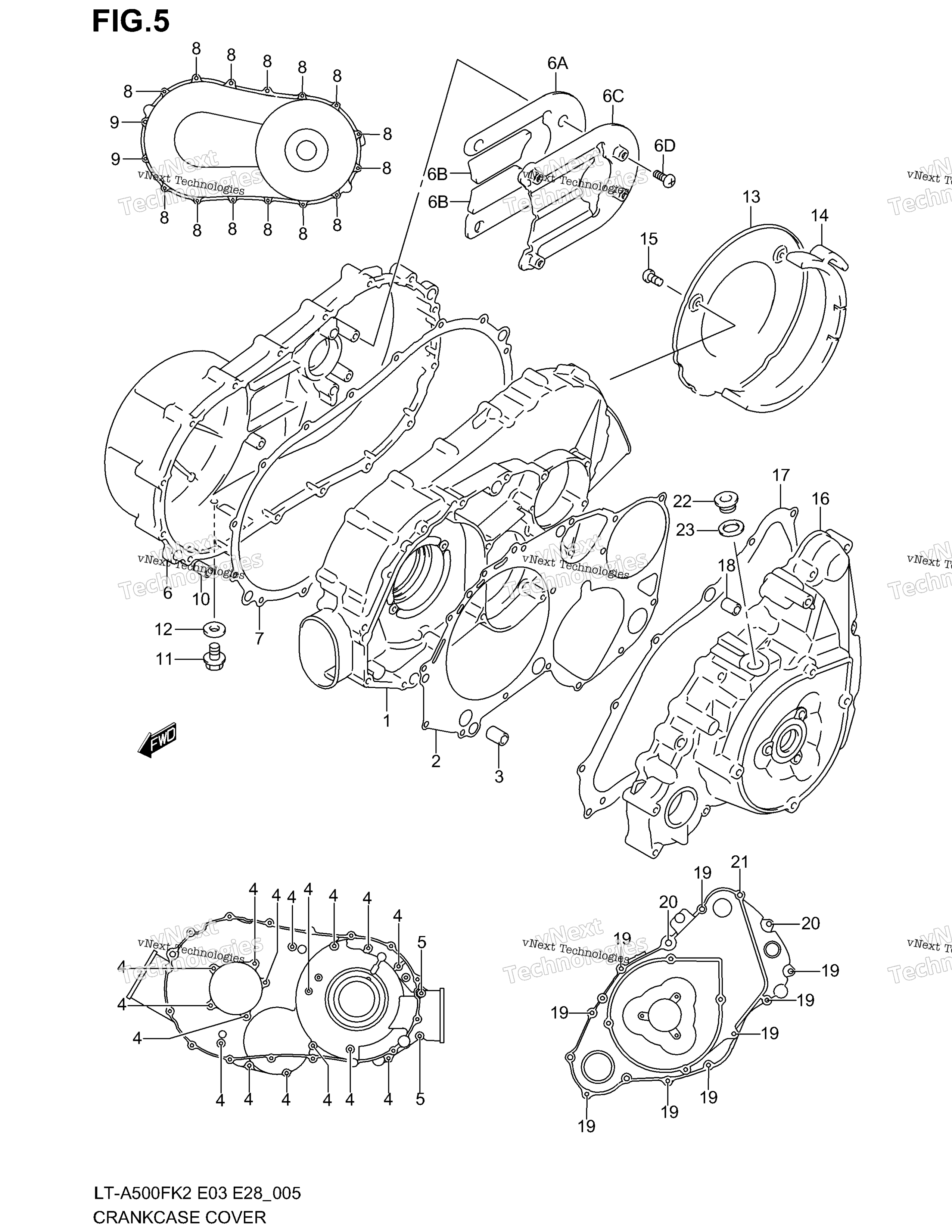

Схема крышки картера для LT-A500F
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, CLUTCH art. 11341-03G00-000
По запросу
2
Прокладка крышки сцепления Suzuki art. 11482-09F50-000
По запросу
3
PIN art. 04211-13189-000
По запросу
4
BOLT art. 01547-0640B-000
По запросу
5
BOLT art. 01547-0675B-000
По запросу
6
SCREW, V BELT PLATE MODEL K3 art. 09125-06086-000
По запросу
6
SCREW, V BELT PLATE MODEL K2 art. 02112-0612A-000
По запросу
6
PLATE, V BELT COVER art. 11374-03G00-000
По запросу
6
DAMPER, V BELT COVER NO.2 art. 11373-03G00-000
По запросу
6
DAMPER, V BELT COVER NO.1 art. 11372-03G00-000
По запросу
6
COVER, V BELT art. 11371-03G00-000
По запросу
7
GASKET art. 11484-09F50-000
По запросу
8
BOLT art. 01547-0645B-000
По запросу
9
BOLT art. 01547-0655B-000
По запросу
10
PIN art. 04211-13189-000
По запросу
11
PLUG, DRAIN art. 01550-0812A-000
По запросу
12
GASKET art. 09168-08029-000
По запросу
13
PLATE, AIR INTAKE MODEL K3 art. 11343-03G10-000
По запросу
13
PLATE, AIR INTAKE MODEL K2 art. 11343-09F50-000
По запросу
14
CUSHION, AIR INTAKE PLATE MODEL K2 art. 11344-09F51-000
По запросу
15
SCREW MODEL K3 art. 09125-06086-000
По запросу
15
SCREW MODEL K2 art. 02112-0612A-000
По запросу
16
COVER, MAGNETO art. 11351-03G00-000
По запросу
17
GASKET art. 11483-03G00-000
По запросу
18
PIN art. 04211-13189-000
По запросу
19
BOLT art. 01547-0640B-000
По запросу
20
Болт с шестигранной головкой art. 01547-0625B-000
от 263 ₽
21
BOLT art. 01547-0660B-000
По запросу
22
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
23
Прокладка Suzuki art. 09168-16002-000
По запросу
