модель 2002 года
- Модель Vinson 500
- Код модели LT-A500F

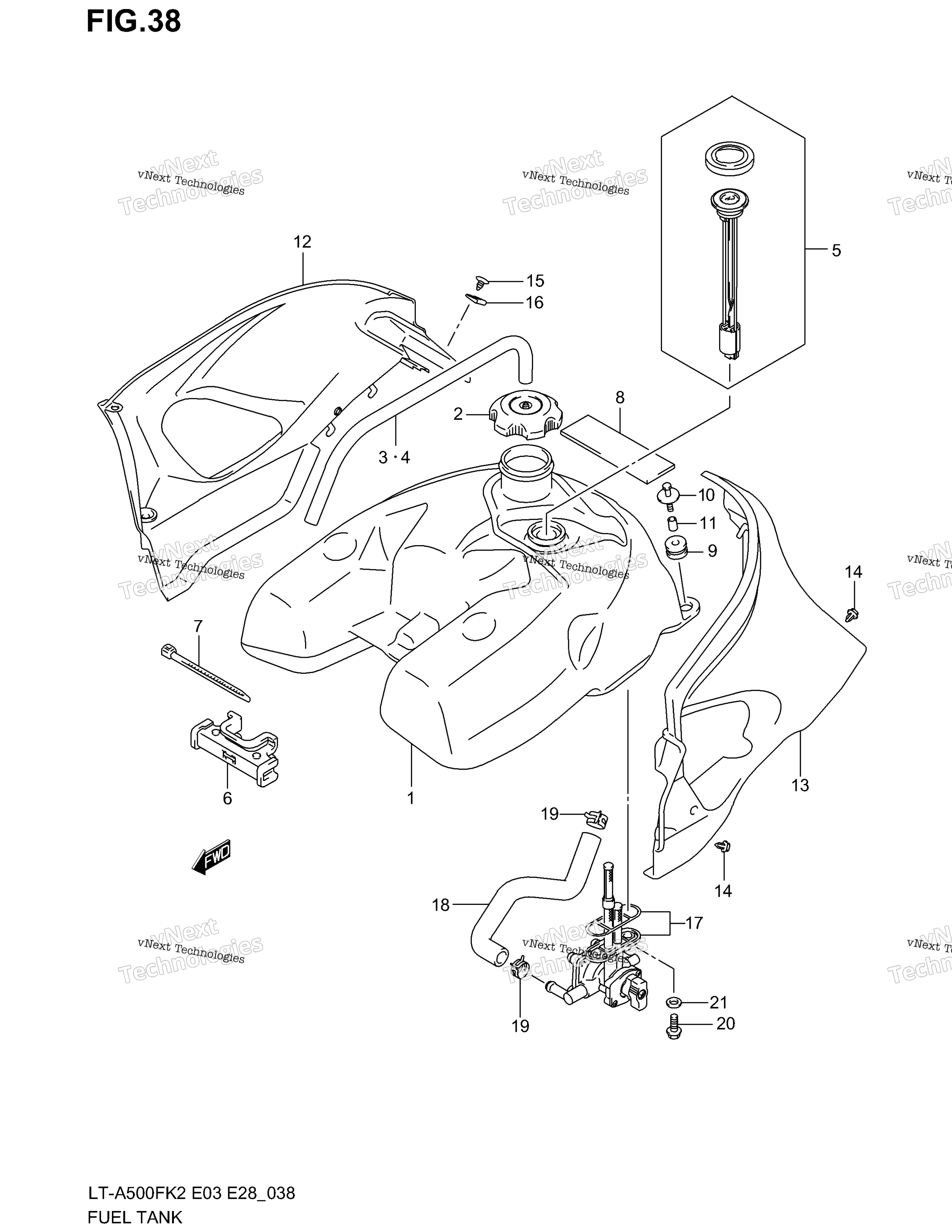

Схема топливного бака для LT-A500F
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL art. 44100-03G10-000
По запросу
2
Крышка бензобака Suzuki art. 44200-29F01-000
По запросу
3
HOSE, BREATHER (L:600!290) art. 44420-44AR0-000
По запросу
4
HOSE, BREATHER (L:600!520) art. 44420-44AR0-000
По запросу
5
GAUGE ASSY, FUEL LEVEL art. 44580-03G02-000
По запросу
6
CUSHION, FRONT art. 44511-03G01-000
По запросу
7
CLAMP art. 09407-14407-000
По запросу
8
CUSHION art. 47451-38A01-000
По запросу
9
CUSHION, REAR art. 44281-03G01-000
По запросу
10
BOLT art. 09116-06050-000
По запросу
11
SPACER art. 09180-06293-000
По запросу
12
COVER, TANK RH (BLACK) MODEL K2 art. 44271-03G03-291
По запросу
13
COVER, TANK LH (BLACK) MODEL K3 art. 44272-03G02-291
По запросу
14
CLIP art. 09409-07333-000
По запросу
15
Винт Suzuki art. 03241-1516A-000
от 221 ₽
16
NUT art. 09148-05038-000
По запросу
17
COCK ASSY, FUEL art. 44300-03G03-000
По запросу
18
HOSE, FUEL art. 44421-03G01-000
По запросу
19
CLIP art. 09401-11415-000
По запросу
20
BOLT art. 01547-0616B-000
По запросу
21
GASKET art. 09168-06026-000
По запросу
