модель 2002 года
- Модель Vinson 500
- Код модели LT-A500F

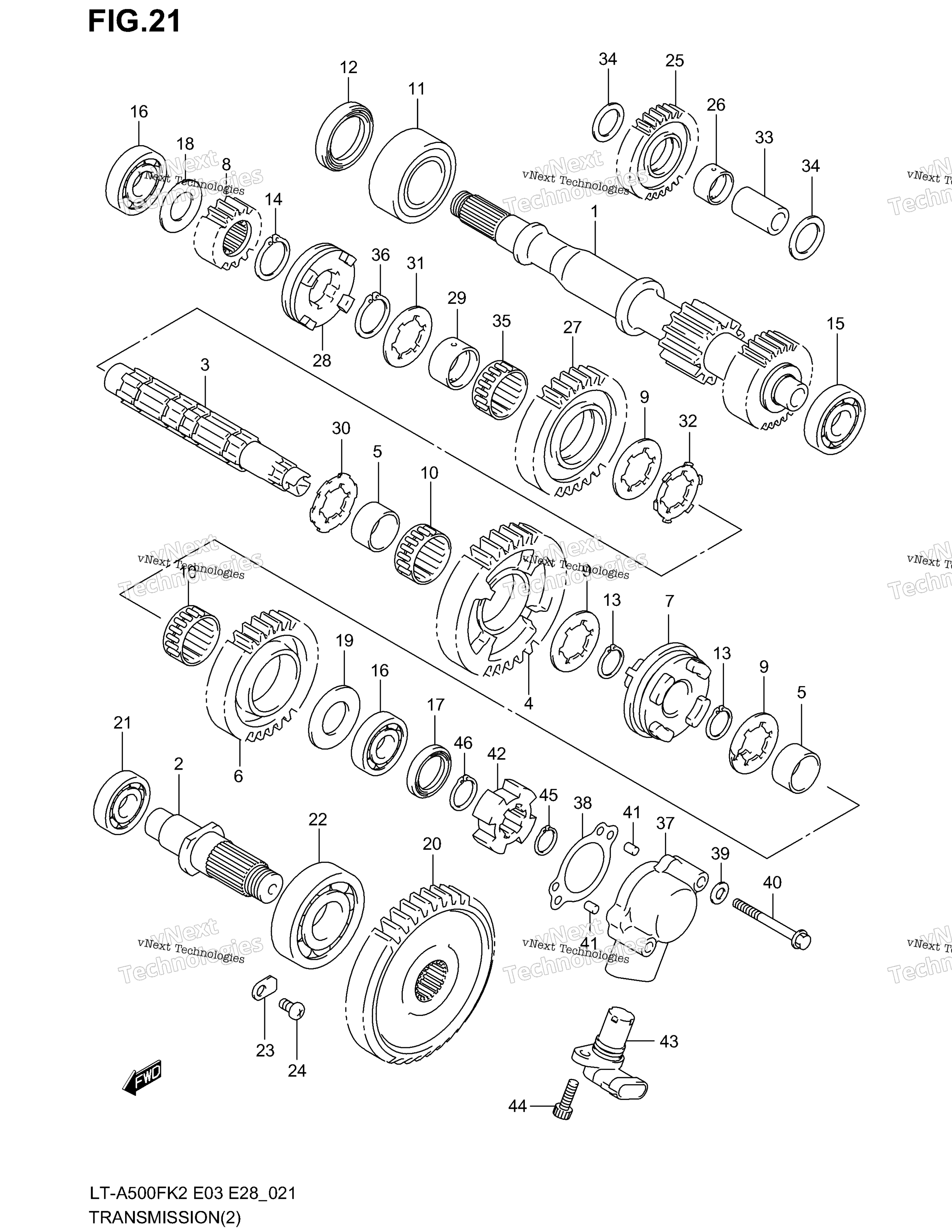

Схема трансмиссии (2) (Model K2) для LT-A500F
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, DRIVE NT:16/25 art. 29111-03G00-000
По запросу
2
SHAFT, SUB T/M OUTPUT art. 29121-09F50-000
По запросу
3
SHAFT, SUB T/M COUNTER art. 29131-03G00-000
По запросу
4
GEAR, SUB T/M DRIVEN LOW NT:40 art. 29311-09F51-000
По запросу
5
BUSH, SUB T/M DRIVEN art. 29315-09F51-000
По запросу
6
GEAR, SUB T/M DRIVEN HI NT:33 art. 29321-03G01-000
По запросу
7
DOG, SLIDING art. 29331-03G00-000
По запросу
8
GEAR, SUB T/M DRIVE NO.2 NT:16 art. 29411-09F50-000
По запросу
9
WASHER, DRIVEN GEAR art. 09167-25017-000
По запросу
10
BEARING, SUB T/M GEAR 30X35X12 art. 09263-30018-000
По запросу
11
Подшипник Suzuki 09267-30005 art. 09267-30005-000
от 13 590 ₽
12
SEAL, DRIVE SHAFT 30X44X7 art. 12281-87J00-000
По запросу
13
CIRCLIP, DRIVEN GEAR art. 09380-25003-000
По запросу
14
CIRCLIP, SUB T/M GEAR art. 09380-25003-000
По запросу
15
BEARING, DRIVE SHAFT LH 20X47X14 art. 09262-20069-000
По запросу
16
BEARING, COUNTER SHAFT 20X52X15 art. 09262-20073-000
По запросу
17
SEAL, COUNTER SHAFT LH art. 09283-20037-000
По запросу
18
WASHER, DRIVE GEAR RH art. 08211-20361-000
По запросу
19
WASHER, DRIVE GEAR art. 08211-20401-000
По запросу
20
GEAR, SUB T/M DRIVEN NO.2 NT:41 art. 29421-09F61-000
По запросу
21
BEARING, OUTPUT SHAFT 20X52X15 art. 09262-20073-000
По запросу
22
BEARING, OUTPUT SHAFT 25X62X17 art. 09262-25127-000
По запросу
23
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
24
SCREW, RETAINER art. 02112-0612A-000
По запросу
25
GEAR, REVERSE IDLE NT:28 art. 24561-09F50-000
По запросу
26
BUSH, REVERSE IDLE GEAR art. 29222-44D00-000
По запросу
27
GEAR, REVERSE DRIVEN NT:32 art. 24571-03G00-000
По запросу
28
DOG, REVERSE GEAR art. 24581-03G00-000
По запросу
29
BUSH, REVERSE DRIVEN GEAR art. 29315-09F51-000
По запросу
30
WASHER, LOCK art. 09167-25013-000
По запросу
31
WASHER, REVERSE DRIVEN GEAR art. 09167-25017-000
По запросу
32
WASHER, LOCK art. 09169-25001-000
По запросу
33
SHAFT, REVERSE IDLE 14X20X34 art. 09180-14014-000
По запросу
34
WASHER, REVERSE IDLE GEAR 20X30X1.0 art. 09181-20195-000
По запросу
35
BEARING, REVERSE DRIVEN GEAR 30X35X12.8 art. 09263-30018-000
По запросу
36
CIRCLIP, REVERSE DRIVEN GEAR art. 09380-25003-000
По запросу
37
HOUSING, ODOMETER GEAR art. 26441-03G00-000
По запросу
38
GASKET art. 26451-03G00-000
По запросу
39
GASKET art. 09168-06023-000
По запросу
40
BOLT art. 01547-0645B-000
По запросу
41
PIN art. 04221-06129-000
По запросу
42
ROTOR, SPEED art. 34981-03G00-000
По запросу
43
SENSOR, SPEED art. 34990-10F00-000
По запросу
44
Болт Suzuki art. 09106-06073-000
от 390 ₽
45
CIRCLIP art. 08331-3113A-000
По запросу
46
CIRCLIP art. 08331-31179-000
По запросу
