модель 2002 года
- Модель Vinson 500
- Код модели LT-A500F

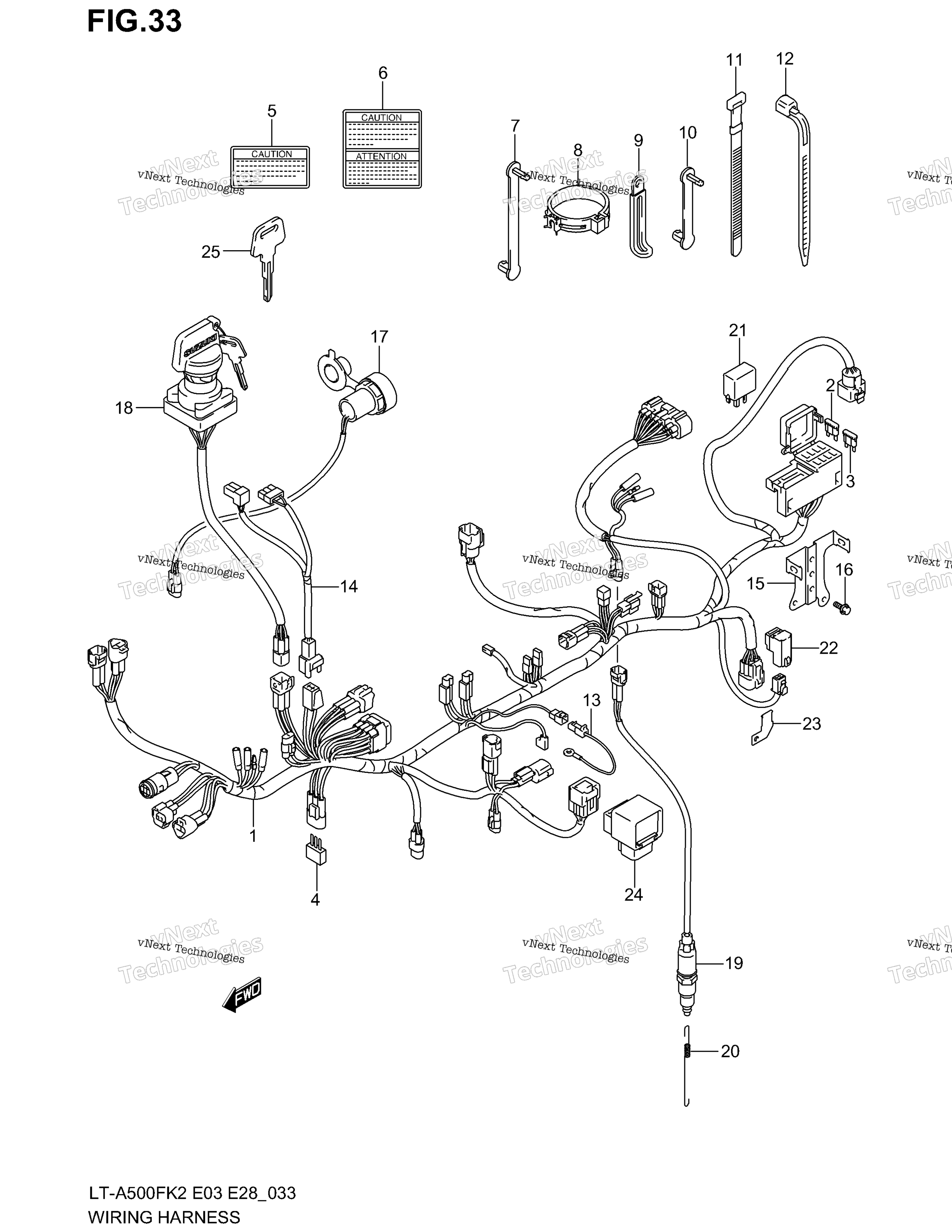

Схема жгута проводов (Model K2) для LT-A500F
Схема
Детали
Номер
Наименование детали
Цена
1
WIRING HARNESS Includes Item(s) 2 - 4 art. 36610-03G00-000
По запросу
2
FUSE (5A) art. 09481-05501-000
По запросу
3
FUSE (10A) art. 09481-10501-000
По запросу
4
DIODE art. 36611-38A10-000
По запросу
5
LABEL, CAUTION MAX AMP art. 38852-09F21-000
По запросу
6
LABEL, CAUTION MAX AMP E28 art. 38852-03G00-000
По запросу
7
Кронштейн крепления проводки Suzuki art. 36651-48E00-000
от 28 ₽
8
CLAMP art. 09403-25401-000
По запросу
9
CLAMP (L:80) art. 09404-06039-000
По запросу
10
Зажим Suzuki art. 09407-03401-000
По запросу
11
CLAMP art. 09407-12402-000
По запросу
12
CLAMP (L:125) art. 09407-14403-000
По запросу
13
WIRE, IGNITION COIL art. 36851-05D00-000
По запросу
14
WIRE, FRONT BRAKE SWITCH LEAD art. 36854-03G00-000
По запросу
15
BRACKET, FUSE BOX art. 36744-09F00-000
По запросу
16
BOLT (5X10) art. 09117-05001-000
По запросу
17
TERMINAL, POWER SOURCE 12V80W art. 38850-09F00-000
По запросу
18
SWITCH ASSY, IGNITION art. 37110-03G01-000
По запросу
19
Лягушка тормоза Suzuki 37740-38F01 art. 37740-38F01-000
от 11 477 ₽
20
SPRING art. 09443-06080-000
По запросу
21
Реле Suzuki 38730-09F00 art. 38730-09F00-000
от 5 775 ₽
22
RELAY, GEAR IN START art. 38740-26E01-000
По запросу
23
BRACKET, GEAR IN START art. 38741-09F00-000
По запросу
24
RELAY ASSY, DRIVE art. 38750-03G00-000
По запросу
25
KEY, BLANK (TYPE:C) OPT art. 37146-19B00-000
По запросу
25
KEY, BLANK (TYPE:D) OPT art. 37146-19B10-000
По запросу
25
Болванка ключка зажигания Suzuki art. 37146-19B20-000
По запросу
25
KEY, BLANK (TYPE:F) OPT art. 37146-19B30-000
По запросу
