модель 2012 года
- Модель Kingquad 400
- Код модели LT-A400FL2

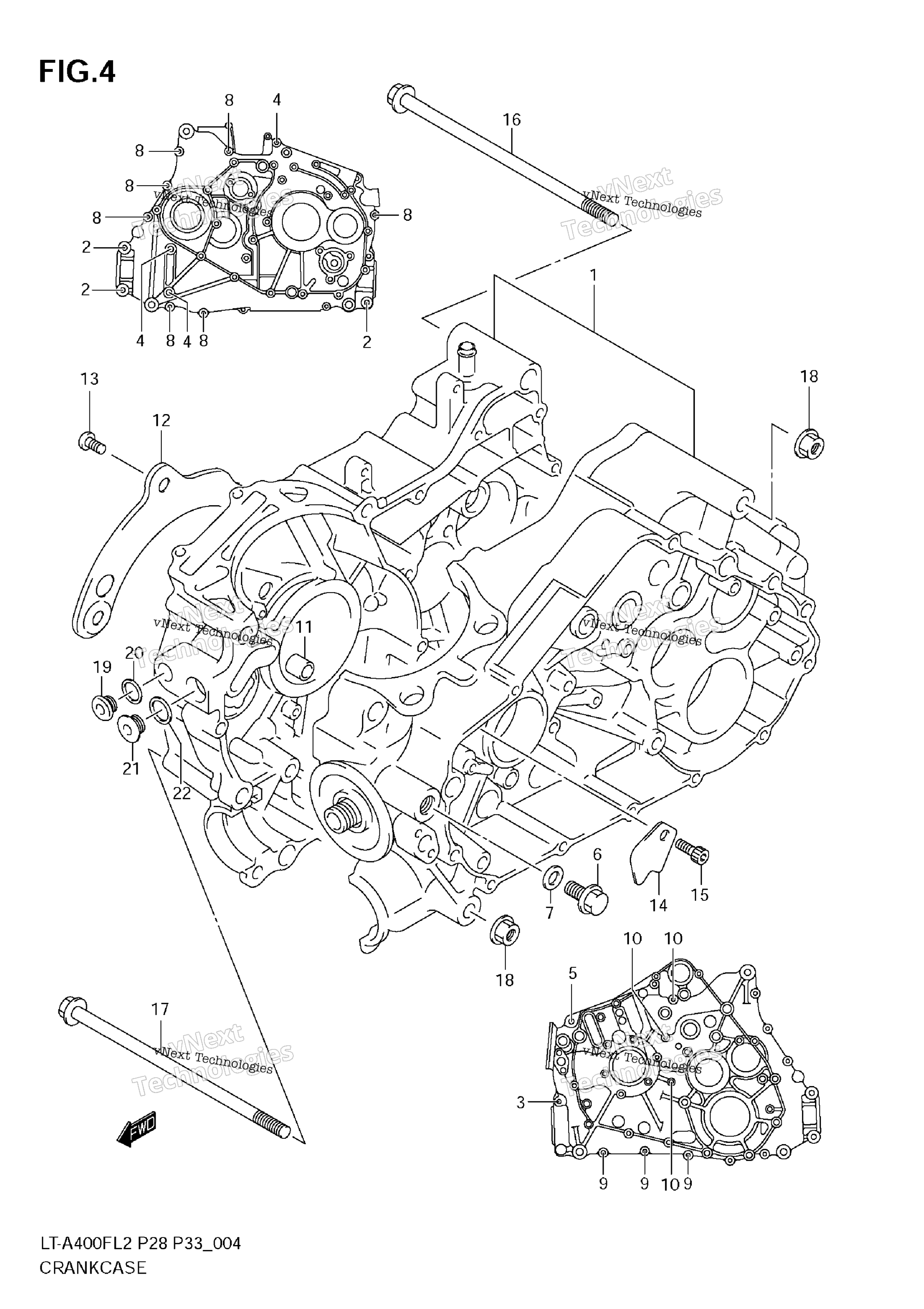

Схема картера для LT-A400FL2
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET art. 11302-38812-000
По запросу
2
BOLT (8X50) art. 09103-08081-000
По запросу
3
BOLT (8X50) art. 09103-08081-000
По запросу
4
BOLT (8X85) art. 09103-08300-000
По запросу
5
BOLT (8X60) art. 09103-08217-000
По запросу
6
PLUG art. 09247-14015-000
По запросу
7
GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
8
BOLT art. 01547-0645A-000
По запросу
9
BOLT art. 01547-0645A-000
По запросу
10
BOLT art. 01547-0670A-000
По запросу
11
PIN art. 04211-13189-000
По запросу
12
PLATE, OIL GUIDE art. 11317-38F00-000
По запросу
13
SCREW art. 02112-0612A-000
По запросу
14
PLATE, OIL GUIDE LH art. 11323-38F00-000
По запросу
15
BOLT art. 02112-0612A-000
По запросу
16
Болт Suzuki art. 09103-10118-000
от 1 092 ₽
17
BOLT (10X180) art. 11611-03G00-000
По запросу
18
NUT art. 09159-10115-000
По запросу
19
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
20
Прокладка Suzuki art. 09168-16002-000
По запросу
21
PLUG art. 09248-18011-000
По запросу
22
GASKET (18X24X2) art. 09168-18009-000
По запросу
