модель 2012 года
- Модель Kingquad 400
- Код модели LT-A400FL2

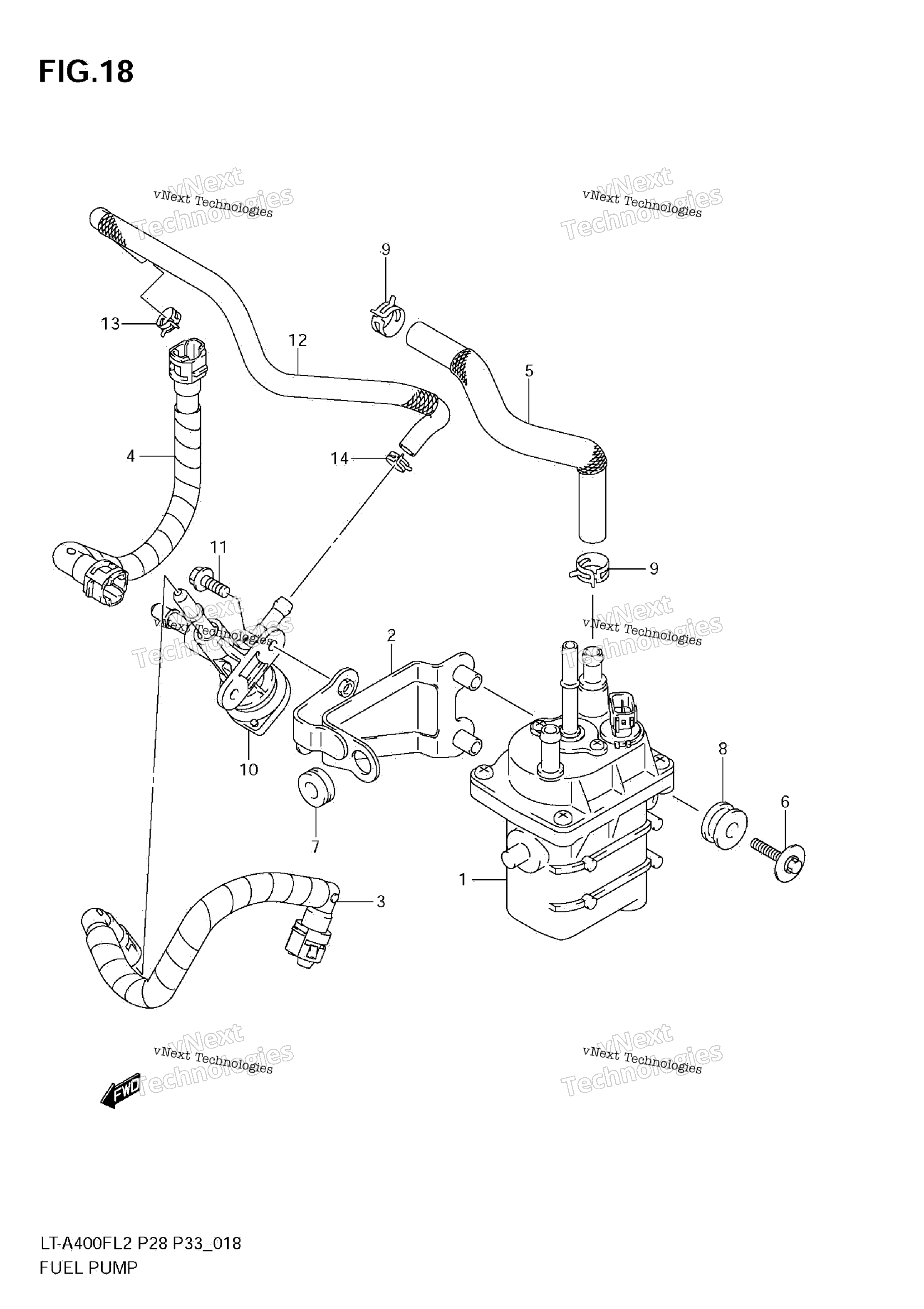

Схема топливного насоса для LT-A400FL2
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY, FUEL art. 15100-33H03-000
По запросу
2
BRACKET, FUEL PUMP art. 15310-27H00-000
По запросу
3
HOSE, FUEL NO.1 art. 15810-27H03-000
По запросу
4
HOSE, FUEL NO.2 art. 15820-27H03-000
По запросу
5
HOSE, FUEL NO.3 art. 15831-27H01-000
По запросу
6
BOLT (6X25) art. 09116-06186-000
По запросу
7
CUSHION art. 09320-08510-000
По запросу
8
CUSHION art. 09320-10076-000
По запросу
9
Хомут Suzuki art. 09401-12410-000
По запросу
10
REGULATOR ASSY, FUEL art. 44300-45G21-000
По запросу
11
BOLT art. 01547-0616A-000
По запросу
12
HOSE, FUEL RETURN art. 15841-27H01-000
По запросу
13
CLIP art. 09401-11419-000
По запросу
14
Хомут Suzuki art. 09401-13414-000
По запросу
