модель 2012 года
- Модель Kingquad 400
- Код модели LT-A400FL2

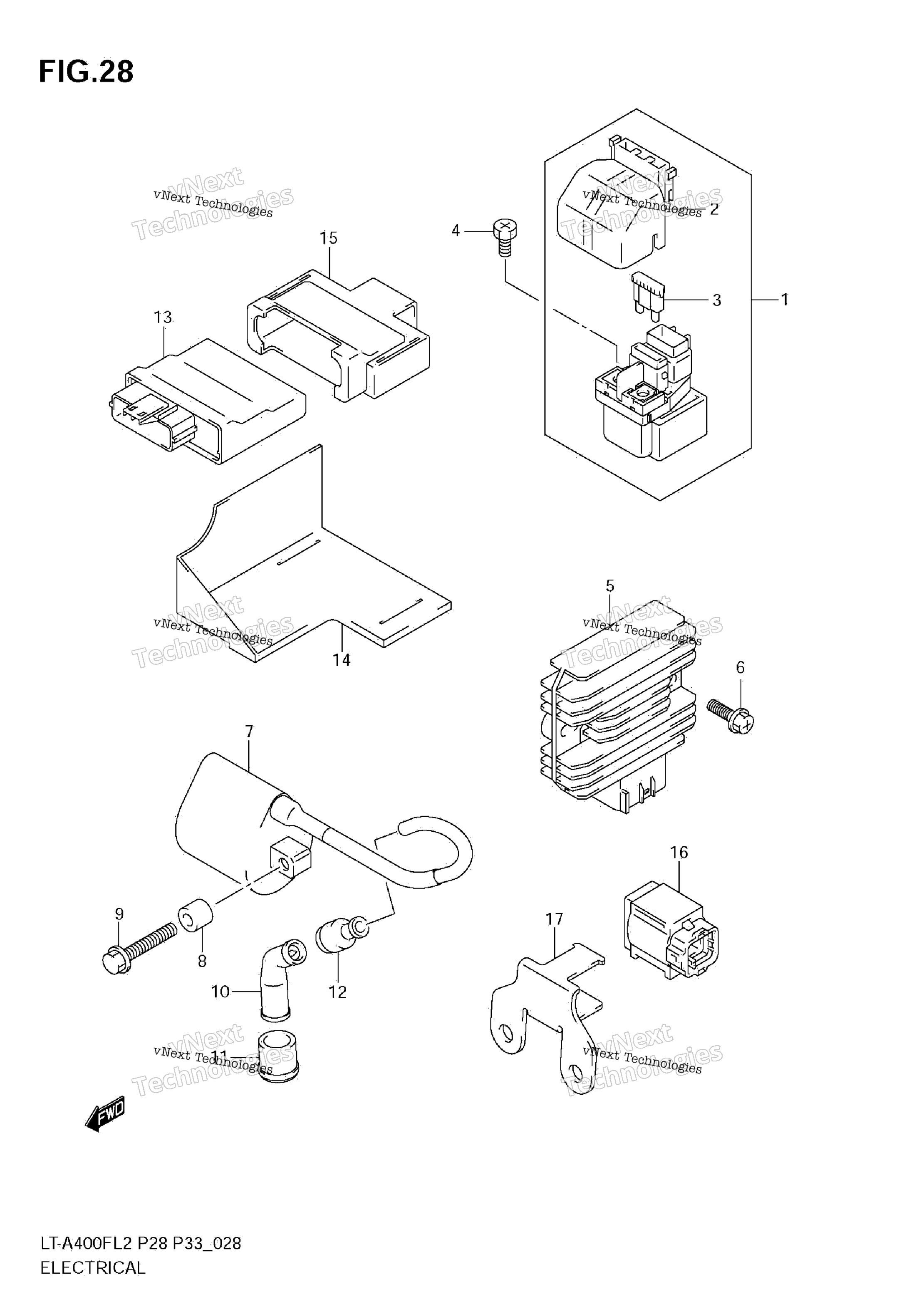

Схема электрооборудования для LT-A400FL2
Схема
Детали
Номер
Наименование детали
Цена
1
Реле стартера Suzuki art. 31800-38G10-000
от 8 012 ₽
2
COVER art. 31861-38G00-000
По запросу
3
FUSE (30A) art. 09481-30501-000
По запросу
4
SCREW (6X8) art. 09128-06013-000
По запросу
5
RECTIFIER ASSY art. 32800-20H00-000
По запросу
6
BOLT art. 02162-0625B-000
По запросу
7
COIL ASSY, IGNITION art. 33410-26G01-000
По запросу
8
SPACER (6X12X10) art. 09180-06095-000
По запросу
9
BOLT art. 01547-0630B-000
По запросу
10
CAP, SPARK PLUG art. 33510-43010-000
По запросу
11
Уплотнительное кольцо Suzuki art. 33541-44D00-000
от 420 ₽
12
Наконечник катушки зажигания 33542-38B00 art. 33542-38B00-000
По запросу
13
CONTROL UNIT, FI art. 32920-27H32-000
По запросу
14
PROTECTOR, FI CONTROL UNIT art. 32942-27H00-000
По запросу
15
HOLDER, FI CONTROL UNIT art. 32980-27H10-000
По запросу
16
Топливный датчик 33960-06G10 art. 33960-06G10-000
от 8 211 ₽
17
BRACKET, FUEL CUT SENSOR art. 33961-27H00-000
По запросу
