модель 2012 года
- Модель Kingquad 400
- Код модели LT-A400FL2

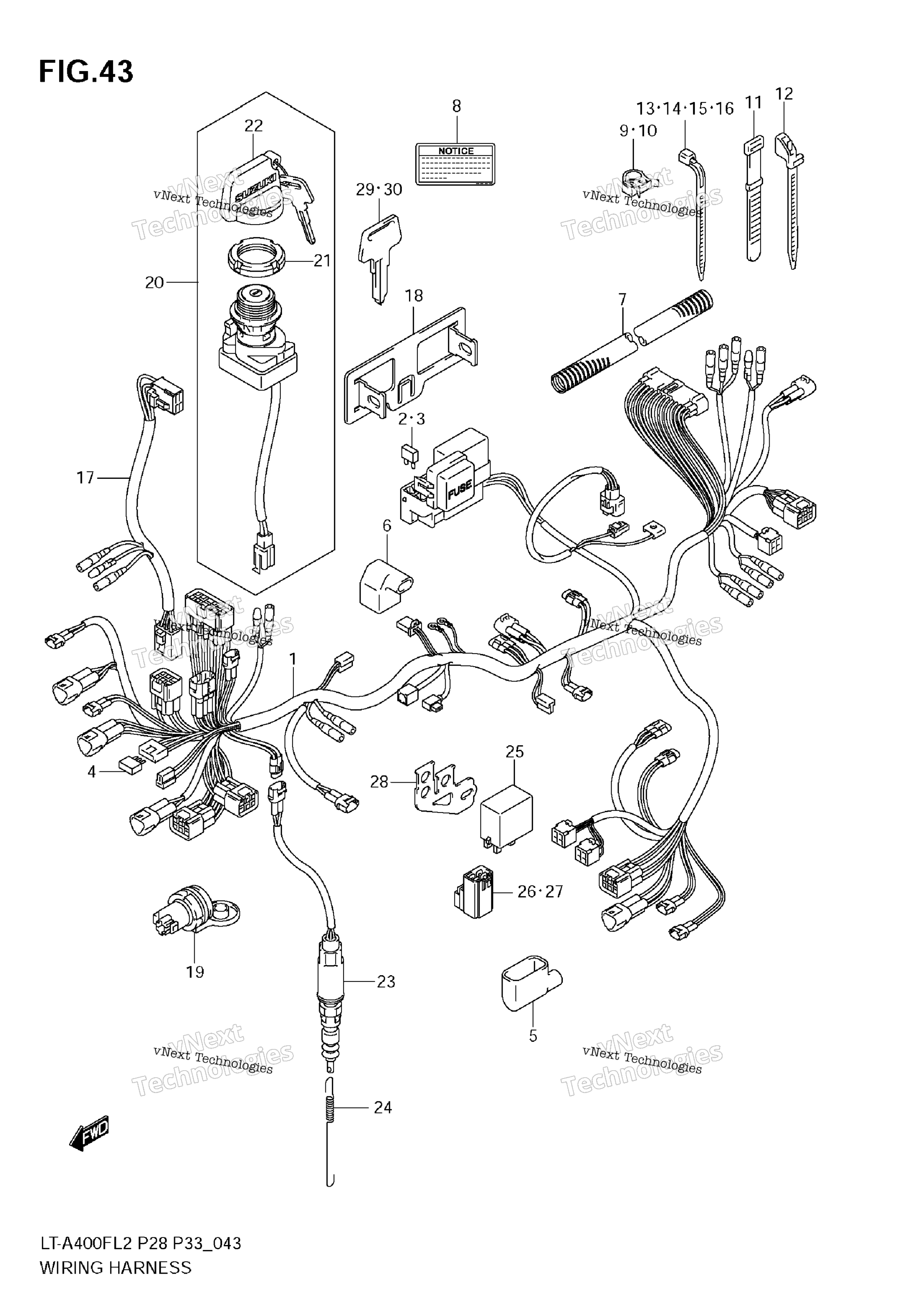

Схема жгута проводов (Lt-A400f E33) для LT-A400FL2
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING art. 36610-27HE0-000
По запросу
2
FUSE (10A) art. 09481-10501-000
По запросу
3
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
4
DIODE art. 36611-38A10-000
По запросу
5
PROTECTOR, WIRING HARNESS art. 36618-25H00-000
По запросу
6
BOOT, CONNECTOR art. 36618-27H00-000
По запросу
7
GUIDE, WIRING HARNESS art. 36619-27H00-000
По запросу
8
LABEL, CAUTION MAX AMP art. 38852-09F50-000
По запросу
9
Зажим проводки пластиковый Suzuki 09403-20403 art. 09403-20403-000
от 326 ₽
10
CLAMP art. 09403-30403-000
По запросу
11
CLAMP (L:120) art. 09407-12402-000
По запросу
12
CLAMP art. 09407-12407-000
По запросу
13
CLAMP (L:125) art. 09407-14403-000
По запросу
14
CLAMP (L:165) art. 09407-18402-000
По запросу
15
CLAMP (L:235) art. 09407-25401-000
По запросу
16
CLAMP (L:95) art. 09407-11401-000
По запросу
17
WIRE, FRONT BRAKE SW LEAD art. 36855-27H00-000
По запросу
18
BRACKET, FUSE BOX art. 36744-38F00-000
По запросу
19
Разъем прикуривателя Suzuki 38850-03G10 art. 38850-03G10-000
от 8 358 ₽
20
Замок зажигания Suzuki art. 37110-38F01-000
от 10 910 ₽
21
NUT, IGNITION SWITCH art. 37112-24500-000
По запросу
22
Кожух на ключ Suzuki 37142-19B01 art. 37142-19B01-000
По запросу
23
Лягушка тормоза Suzuki 37740-38F01 art. 37740-38F01-000
от 11 477 ₽
24
SPRING art. 09443-06016-000
По запросу
25
Реле Suzuki 38730-09F00 art. 38730-09F00-000
от 5 775 ₽
26
Реле Suzuki 38740-31G10 art. 38740-31G11-000
от 3 371 ₽
27
Реле Suzuki 38740-31G10 art. 38740-31G11-000
от 3 371 ₽
28
BRACKET, RELAY art. 38741-27H10-000
По запросу
29
KEY, BLANK (TYPE:C) OPT art. 37146-19B00-000
По запросу
30
KEY, BLANK (TYPE:D) OPT art. 37146-19B10-000
По запросу
