модель 2002 года
- Модель Grizzly 660
- Код модели GRIZZLY HUNTER EDITION (YFM660FHP)

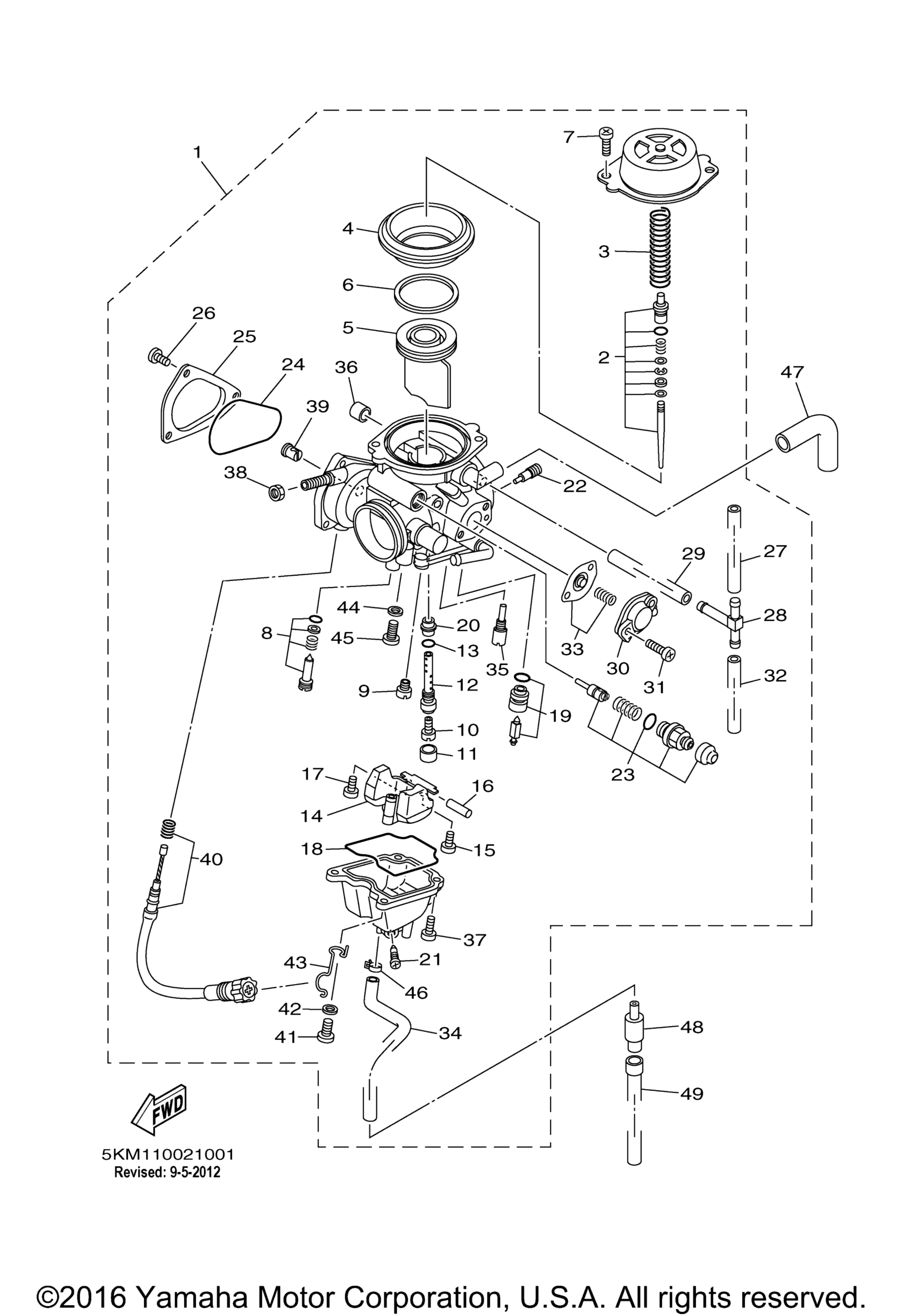

Схема карбюратора для GRIZZLY HUNTER EDITION (YFM660FHP)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 art. 5KM-14901-00-00
По запросу
2
Ремонтный коплект YAMAHA art. 5KM-1490J-00-00
По запросу
3
Пружина диафрагмы art. 4KM-14933-00-00
По запросу
4
Диафрагма карбюратора Yamaha art. 5KM-24411-00-00
от 7 245 ₽
5
Дроссельная заслонка art. 5KM-14912-00-00
По запросу
6
Кольцо уплотнительное art. 5KM-14918-00-00
По запросу
7
Винт, головка поддона art. 98507-05008-00
По запросу
8
Винт регулировочный карбюратора art. 5EA-14105-00-00
По запросу
9
Жиклёр # 55 art. 3G2-14231-11-00
По запросу
10
Жиклёр #153.8 art. 3G2-1423E-61-00
По запросу
11
Кольцо уплотнительное art. 5GH-14918-00-00
По запросу
12
Держатель форсунки art. 5GH-14261-00-00
По запросу
13
Кольцо уплотнительное art. 583-14561-00-00
По запросу
14
Поплавок карбюратора art. 5DM-14985-00-00
По запросу
15
Винт карбюратора Yamaha art. 98507-04008-00
от 368 ₽
16
Штифт поплавка Yamaha art. 127-14186-00-00
По запросу
17
Винт карбюратора art. 1FN-14565-00-00
По запросу
18
Кольцо уплотнительное art. 5DM-14561-00-00
По запросу
19
Игла в карбюратор Yamaha art. 2C6-14190-30-00
По запросу
20
Жиклер карбюратора Yamaha art. 5DM-14141-30-00
от 4 190 ₽
21
Пробка сливная art. 12R-14191-00-00
По запросу
22
Жиклёр # 60 art. 1HX-14231-12-00
По запросу
23
Игла управления топливной смесью Yamaha art. 5KM-1410A-00-00
По запросу
24
Кольцо уплотнительное art. 4WV-14147-10-00
По запросу
25
Крышка металлическая art. 4WV-14293-00-00
По запросу
26
Винт карбюратора Yamaha art. 98507-04008-00
от 368 ₽
27
Трубка карбюратора art. 5KM-14197-20-00
По запросу
28
Трабка соеденения стартера art. 28V-14988-00-00
По запросу
29
Трубка art. 3LF-14197-00-00
По запросу
30
Крышка карбюратора art. 5AP-14280-00-00
По запросу
31
Винт с шайбой art. 97607-04114-00
По запросу
32
Трубка art. 5KM-14197-10-00
По запросу
33
Диафрагма карбюратора Yamaha art. 5KM-1490H-00-00
По запросу
34
Трубка art. 5KM-14193-00-00
По запросу
35
Жиклёр #40 art. 4KM-14142-40-00
По запросу
36
Заглушка карбюратора art. 5KM-14968-00-00
По запросу
37
Винт, головка поддона Yamaha art. 98507-04010-00
от 473 ₽
38
. . .Nut, Cable Adjusting art. 522-14161-00-00
По запросу
39
Направляющая кабеля art. 1UY-14155-00-00
По запросу
40
Винт дросселя в сборе Yamaha Grizzly 660 art. 5KM-14103-00-00
от 12 900 ₽
41
Винт, головка поодона art. 98507-04014-00
По запросу
42
Шайба металлическая art. 92907-04600-00
По запросу
43
Зажим, пружинный art. 5KM-14937-00-00
По запросу
44
Шайба art. 256-14956-01-00
По запросу
45
Винт art. 3DM-14216-00-00
По запросу
46
Зажим, пружинный art. 90467-06194-00
По запросу
47
Трубка резиновая art. 4WV-14349-00-00
По запросу
48
Трубка соединительная art. 24W-14193-00-00
По запросу
49
Tube, Flexible Vinyl art. 91A21-07020-00
По запросу
