модель 2002 года
- Модель Grizzly 660
- Код модели GRIZZLY HUNTER EDITION (YFM660FHP)

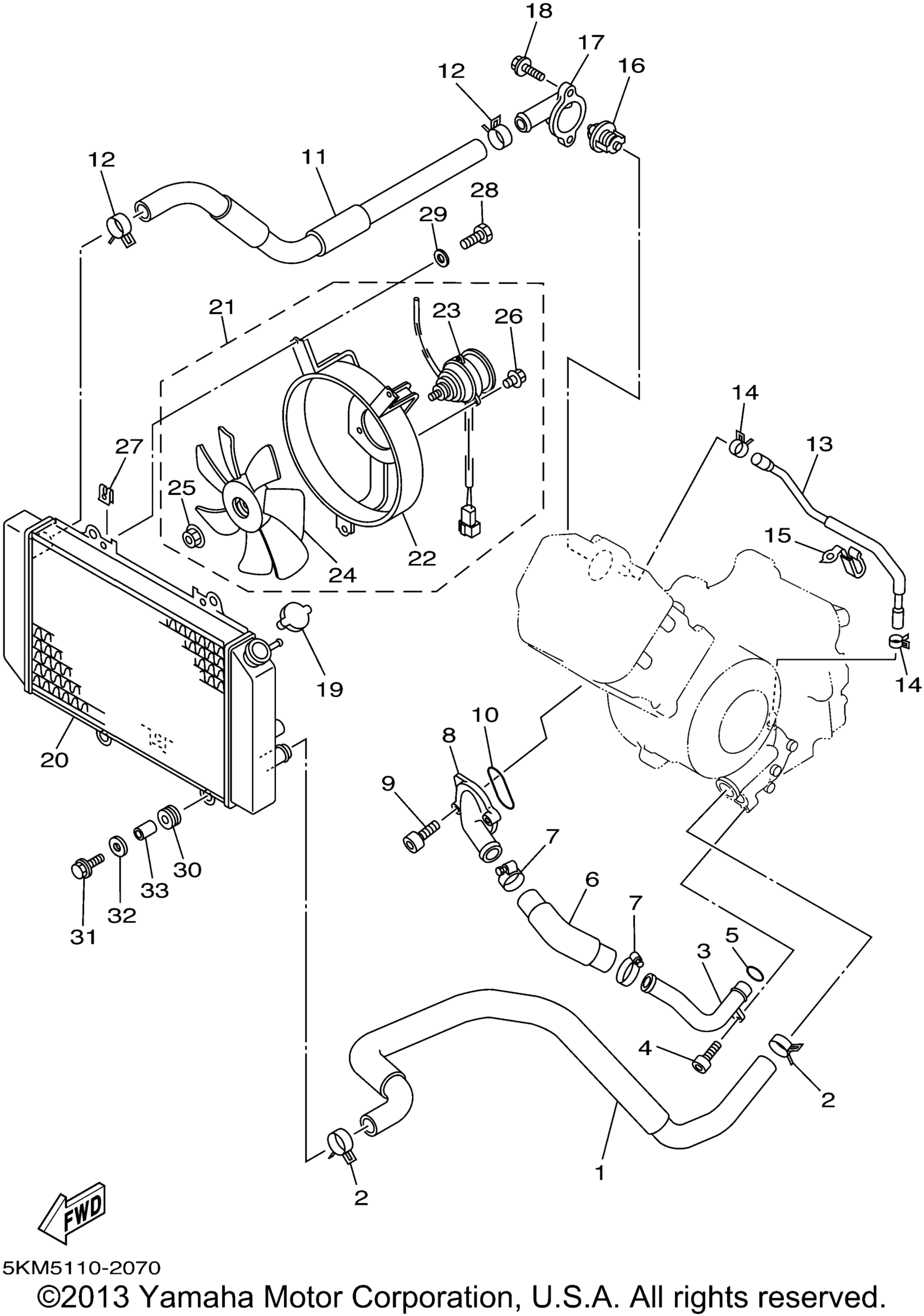

Схема шланга радиатора для GRIZZLY HUNTER EDITION (YFM660FHP)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose 1 art. 5KM-12576-00-00
По запросу
2
Хомут патрубка охлаждения Yamaha art. 90467-26189-00
По запросу
3
Pipe 1 art. 5KM-12481-00-00
По запросу
4
Болт Yamaha 91317-06065-00 art. 91317-06010-00
По запросу
5
Уплотнильное кольцо Yamaha art. 93210-21190-00
от 865 ₽
6
Hose 2 art. 5KM-12577-00-00
По запросу
7
Хомут патрубка охлаждения Yamaha art. 90450-32015-00
По запросу
8
Joint 1 art. 5KM-12469-00-00
По запросу
9
Болт art. 91317-06020-00
По запросу
10
Кольцо уплотнительное водяной помпы Yamaha art. 93210-33006-00
от 630 ₽
11
Hose 3 art. 5KM-12578-00-00
По запросу
12
Хомут патрубка охлаждения Yamaha art. 90467-26189-00
По запросу
13
Hose 4 art. 5KM-12579-00-00
По запросу
14
Clip art. 90467-10038-00
По запросу
15
Clamp art. 90462-08008-00
По запросу
16
Thermostat art. 5KM-12411-02-00
По запросу
17
Cover, Thermostat art. 5KM-12413-01-00
По запросу
18
Bolt, Flange art. 95027-06020-00
По запросу
19
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
20
Радиатор Yamaha art. 5KM-12461-00-00
от 26 730 ₽
21
Вентилятор радиатора Yamaha art. 5KM-12405-00-00
от 43 029 ₽
22
. Air Shroud Assy art. 5KM-12620-00-00
По запросу
23
. Motor Assy art. 5KM-12630-00-00
По запросу
24
. Fan art. 5KM-12611-00-00
По запросу
25
. Nut 1 art. 95707-05600-00
По запросу
26
. Screw, Motor Holding art. 5GH-12647-00-00
По запросу
27
Plate art. 1AA-12535-00-00
По запросу
28
. Bolt art. 97017-06010-00
По запросу
29
Шайба Yamaha art. 92907-06600-00
от 221 ₽
30
Втулка радиатора Yamaha art. 90480-12475-00
По запросу
31
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
32
Шайба Yamaha art. 90209-06012-00
от 400 ₽
33
Втулка Yamaha art. 90387-06113-00
По запросу
