модель 2002 года
- Модель Grizzly 660
- Код модели GRIZZLY HUNTER EDITION (YFM660FHP)

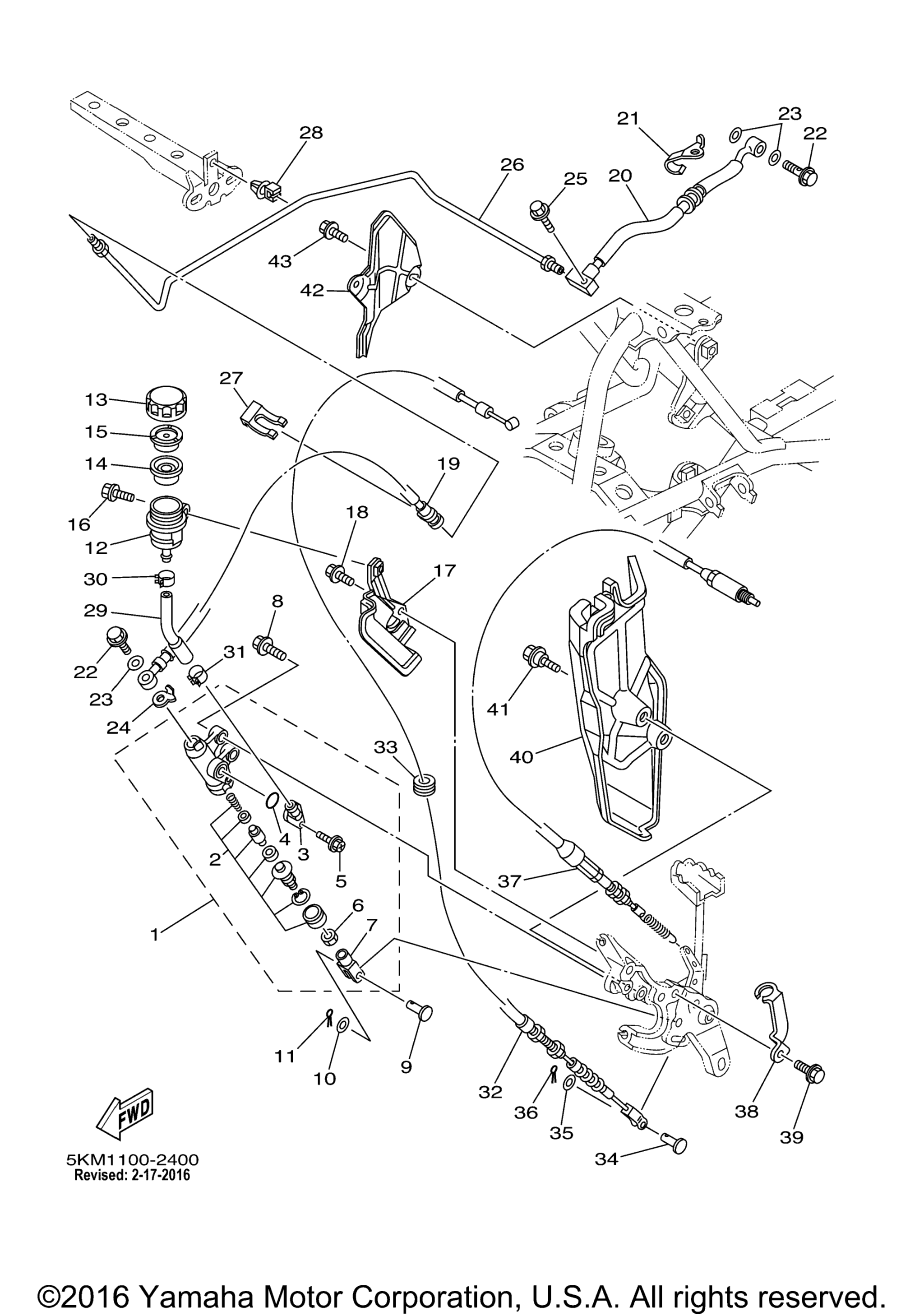

Схема заднего главного цилиндра тормоза для GRIZZLY HUNTER EDITION (YFM660FHP)
Схема
Детали
Номер
Наименование детали
Цена
1
Задний тормозной цилиндр Yamaha Grizzly 660 art. 5KM-2583V-00-00
от 24 900 ₽
2
Ремкомплект тормозного цилиндра Yamaha art. 5BE-W0042-00-00
По запросу
3
. . Joint art. 31A-2582A-50-00
По запросу
4
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
5
. . Screw art. 3GM-2589H-00-00
По запросу
6
. . .Nut art. 95317-08700-00
По запросу
7
. . .Joint art. 2YK-27222-00-00
По запросу
8
Болт с фланцем Yamaha art. 95817-08025-00
от 987 ₽
9
Палец Yamaha art. 90240-08013-00
По запросу
10
Washer, Plate art. 90201-08083-00
По запросу
11
Штифт-фиксатор Yamaha art. 91490-16020-00
По запросу
12
Tank, Reservoir art. 5JJ-25894-01-00
По запросу
13
Cap, Reservoir art. 3XP-25852-50-00
По запросу
14
Diaphragm, Reservoir art. 2VN-25854-00-00
По запросу
15
Bush,Diaphragm art. 2VN-25855-00-00
По запросу
16
Болт с фланцем art. 95817-06012-00
По запросу
17
Bracket, Reserver art. 5KM-2133G-00-00
По запросу
18
Bolt, Flange art. 95817-06008-00
По запросу
19
Hose, Brake art. 5KM-25874-11-00
По запросу
20
Hose, Brake 4 art. 5KM-2581J-00-00
По запросу
21
Holder, Brake Hose art. 5KM-25886-00-00
По запросу
22
Болт, штуцер art. 90401-10159-00
По запросу
23
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
24
Washer, Lock art. 5GH-25844-00-00
По запросу
25
Bolt, Flange art. 95822-06025-00
По запросу
26
Pipe, Brake 2 art. 5KM-25882-10-00
По запросу
27
Пружинное стопорное кольцо art. 2GU-25866-00-00
По запросу
28
Зажим тормозной трубки Yamaha art. 5KM-81677-00-00
По запросу
29
Hose, Reservoir art. 5LP-25895-00-00
По запросу
30
Clip art. 90467-11044-00
По запросу
31
Clip art. 90467-14057-00
По запросу
32
Трос заднего тормоза Yamaha art. 5KM-26341-00-00
По запросу
33
Grommet art. 90480-18495-00
По запросу
34
Фиксатор Yamaha art. 90240-06076-00
По запросу
35
Washer, Plate art. 90201-06042-00
По запросу
36
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
37
Cable, Control 2 art. 5KM-2637F-00-00
По запросу
38
Bracket, Stop Switch art. 5KM-21441-00-00
По запросу
39
Bolt, Flange art. 95817-06008-00
По запросу
40
Protector art. 5KM-27491-00-00
По запросу
41
Болт art. 90109-063F1-00
По запросу
42
Protector art. 5KM-2117G-10-00
По запросу
43
Bolt, Flange art. 95817-06008-00
По запросу
