модель 2002 года
- Модель Grizzly 660
- Код модели GRIZZLY HUNTER EDITION (YFM660FHP)

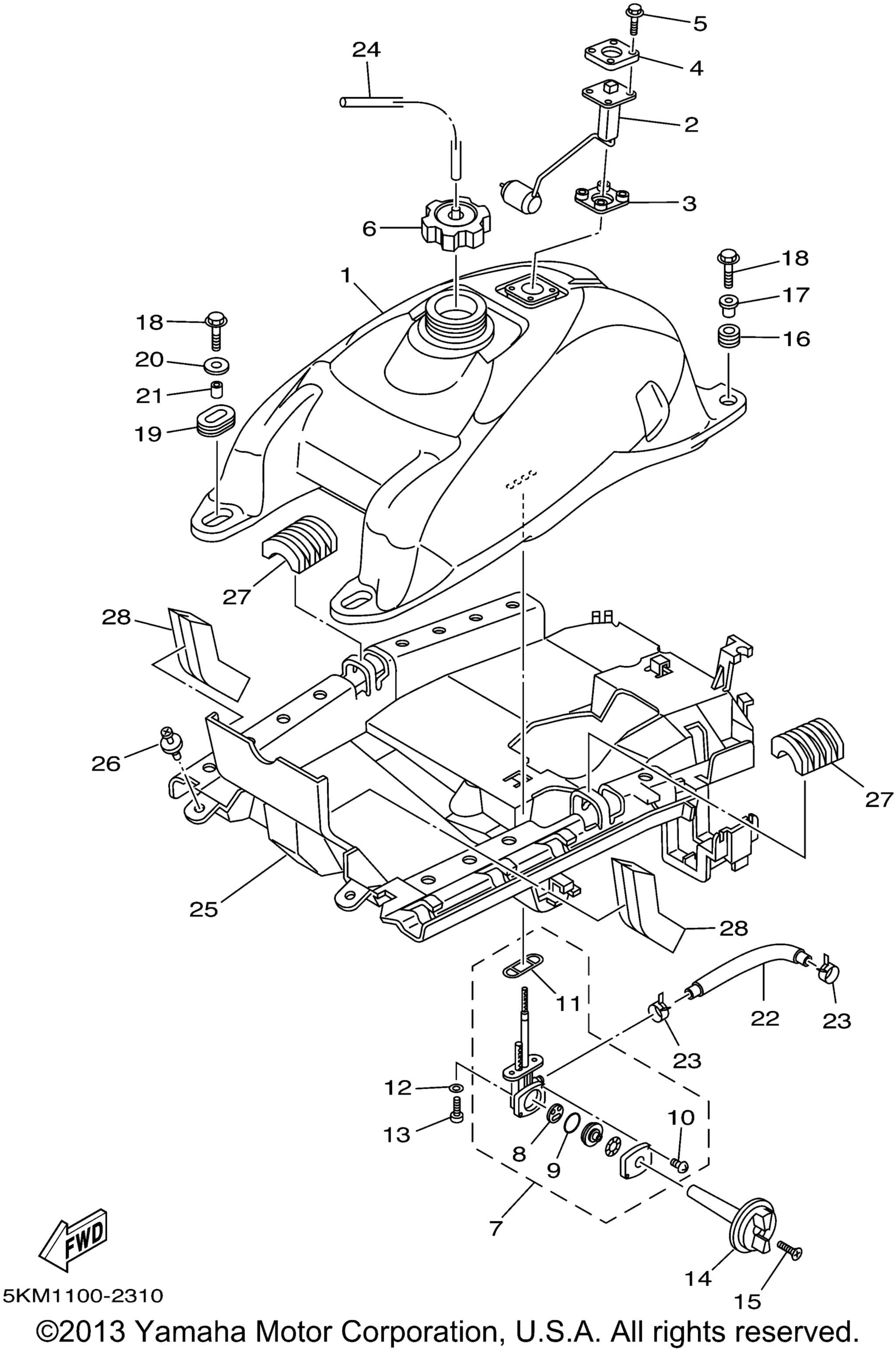

Схема топливного бака для GRIZZLY HUNTER EDITION (YFM660FHP)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. 5KM-24110-00-00
По запросу
2
Датчик уровня топлива Yamaha art. 5KM-85752-00-00
По запросу
3
. Gasket, Sender Unit art. 4US-85753-00-00
По запросу
4
Retainer art. 2JG-85757-00-00
По запросу
5
Болт с шайбой Yamaha art. 90119-05071-00
от 830 ₽
6
Крышка бензобака Yamaha art. 5KM-24610-00-00
По запросу
7
Топливный кран Yamaha art. 5KM-24500-10-00
По запросу
8
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
9
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
10
. . .Screw, Pan Head art. 98507-03014-00
По запросу
11
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
12
Washer, Plate art. 90202-05187-00
По запросу
13
Screw art. 90149-06011-00
По запросу
14
Ручка топливного крана Yamaha art. 1NS-F4524-00-00
от 987 ₽
15
Screw, Flat Head art. 98707-04018-00
По запросу
16
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
17
Втулка Yamaha art. 90387-066J1-00
По запросу
18
Bolt, Flange art. 95822-06025-00
По запросу
19
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
20
Шайба Yamaha art. 90201-06090-00
По запросу
21
Втулка Yamaha art. 90387-07598-00
По запросу
22
Pipe, Fuel 1 art. 5KM-24311-00-00
По запросу
23
Clip art. 90467-11044-00
По запросу
24
Шланг топливный Yamaha art. 90445-083J5-00
По запросу
25
Damper, Plate 1 art. 5KM-2414H-00-00
По запросу
26
Пистон пластиковый Yamaha art. 90269-06002-00
от 221 ₽
27
Damper, Locating 1 art. 5KM-24181-00-00
По запросу
28
Damper, Locating 2 art. 5KM-24182-00-00
По запросу
