модель 2012 года
- Модель Prowler 700
- Код модели PROWLER 700 HDX TIMBER CAMO (U2012P5T1PUSH)

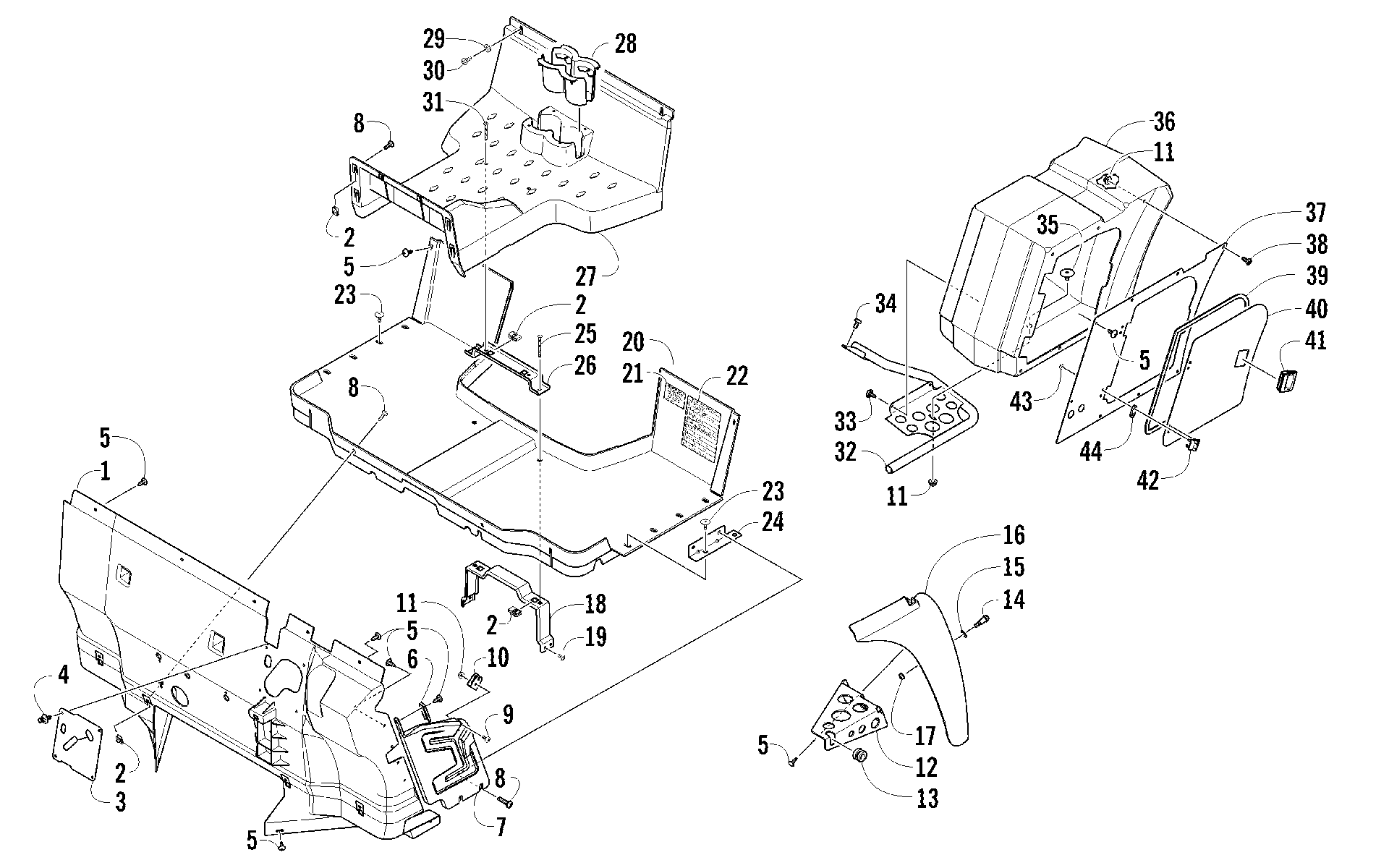

Схема cONSOLE, FLOOR панель & STORAGE BOX узел [97549] для PROWLER 700 HDX TIMBER CAMO (U2012P5T1PUSH)
Схема
Детали
![CONSOLE, FLOOR панель & STORAGE BOX узел [97549]](/upload/schemas/6344258d99ffa7.36141050.gif)
Номер
Наименование детали
Цена
1
Panel, Fender - Inner art. 2516-798
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Seal, Steering Column art. 0405-407
По запросу
4
Клипса Arctic Cat art. 0623-362
от 90 ₽
5
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
6
BRACKET,KICK PANEL-PTD BLACK art. 4506-596
По запросу
7
Panel, Side art. 2416-848
По запросу
8
Screw, Machine art. 8468-625
По запросу
9
Болт Arctic Cat art. 0423-419
По запросу
10
Latch, Side Restraint art. 2416-846
По запросу
11
Гайка Arctic Cat art. 0423-540
По запросу
12
Bracket, Support - Left art. 2506-067
По запросу
12
Bracket, Support - Right art. 2506-066
По запросу
13
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
14
Screw, Shoulder art. 0623-855
По запросу
15
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
16
Fender, Front - Left Camo art. 2516-427
По запросу
16
Fender, Front - Right Camo art. 2516-426
По запросу
17
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
18
Bracket, Support art. 2516-313
По запросу
19
Винт Arctic Cat art. 8476-616
По запросу
20
Floor(replaces 2416-085) art. 5406-460
По запросу
21
DECAL,"TREAD LIGHTLY" (HDX) art. 2411-233
По запросу
22
DECAL,WARNING-TCLOC (HDX) art. 2411-232
По запросу
23
Винт Arctic Cat art. 0423-545
от 326 ₽
24
Bracket, Side Panel - Right art. 4506-260
По запросу
24
Bracket, Side Panel - Left art. 4506-261
По запросу
25
Screw, Machine art. 8468-670
По запросу
26
Bracket, Support - Center Footrest art. 2416-483
По запросу
27
Footrest, Center art. 2416-412
По запросу
28
GROMMET,CUPHOLDER art. 2416-109
По запросу
29
Шайба Arctic Cat art. 8450-133
от 116 ₽
30
Screw, Machine art. 8476-630
По запросу
31
Screw, Machine art. 8468-655
По запросу
32
Bracket, Support - Storage Box - Left art. 2516-855
По запросу
32
Bracket, Support - Storage Box - Right art. 2516-854
По запросу
33
Винт Arctic Cat art. 2623-164
от 368 ₽
34
Screw, Machine art. 8476-816
По запросу
35
Винт Arctic Cat art. 0423-101
от 263 ₽
36
BOX,SIDE STORAGE-LH-SERV ASSY (inc. 37-44 and 12 No. 11) art. 4506-527
По запросу
36
BOX,SIDE STORAGE-RH-SERV ASSY (inc. 37-44 and 12 No. 11) art. 4506-528
По запросу
37
Panel, Reinforcement art. 2516-858
По запросу
38
Винт Arctic Cat art. 8477-616
от 110 ₽
39
Seal, Access Door art. 2416-504
По запросу
40
Door, Access art. 2516-853
По запросу
41
LATCH,SLIDE art. 1423-035
По запросу
42
Hinge (inc. 43) art. 1423-037
По запросу
43
Nut, Stamped art. 1623-928
По запросу
44
Spacer art. 1423-036
По запросу
