модель 2012 года
- Модель Prowler 700
- Код модели PROWLER 700 HDX TIMBER CAMO (U2012P5T1PUSH)

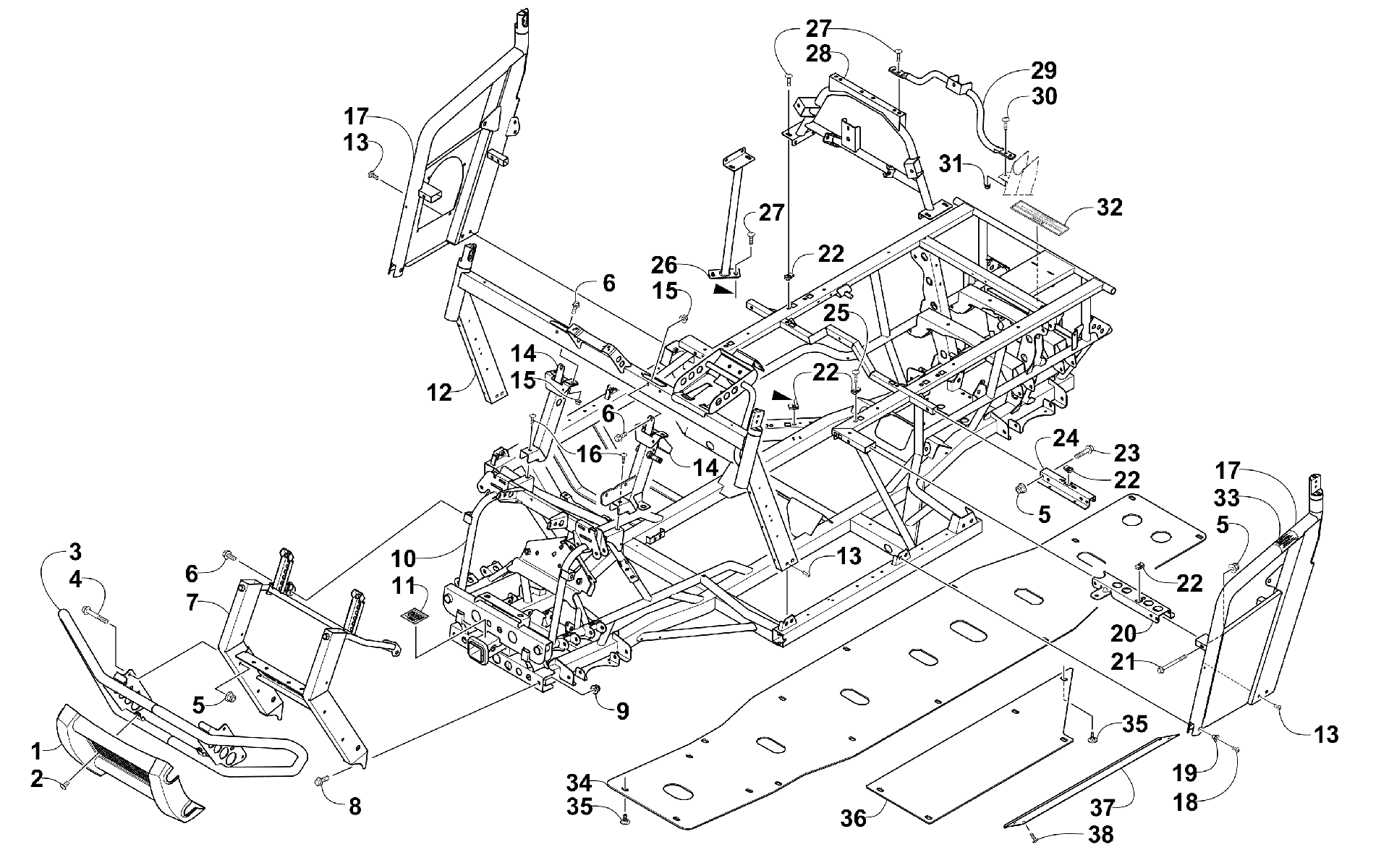

Схема рамы AND RELATED PARTS [94976] для PROWLER 700 HDX TIMBER CAMO (U2012P5T1PUSH)
Схема
Детали
![Рама AND RELATED PARTS [94976]](/upload/schemas/63443179506757.01938517.gif)
Номер
Наименование детали
Цена
1
Fascia, Bumper - Front art. 2406-713
По запросу
2
Винт Arctic Cat art. 8477-616
от 110 ₽
3
BUMPER,PUSH-PAINTED (BLACK) art. 2506-779
По запросу
4
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
5
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 14 шт.
6
Болт Arctic Cat art. 8408-820
от 110 ₽
7
Bracket, Mounting - Bumper art. 2516-556
По запросу
8
Болт Arctic Cat art. 8409-020
от 110 ₽
9
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
10
Frame art. 4506-567
По запросу
11
Decal, Warning - Towing - Front art. 1411-122
По запросу
12
SUPPORT,STEERING-PTD BLACK art. 4506-871
По запросу
13
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
14
Bracket, Steering Support - Right art. 0505-688
По запросу
14
Bracket, Steering Support - Left art. 1502-928
По запросу
15
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
16
Screw, Machine art. 8476-820
По запросу
17
SUPPORT,ARM-RH-PTD BLACK (RW) art. 4506-900
По запросу
17
SUPPORT,ARM-LH-PTD BLACK art. 4506-879
По запросу
18
SCREW, MACH-TSTH M8-1.25X30 BLK- W/PATCH art. 0423-886
По запросу
19
Spacer art. 1423-051
По запросу
20
Bracket, Seat Support - Front - Right art. 2516-644
По запросу
20
Bracket, Seat Support - Front - Left art. 2516-645
По запросу
21
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
22
Клипса Arctic Cat art. 0423-577
от 168 ₽
23
Screw, Cap art. 8408-850
По запросу
24
Bracket, Seat Support - Rear art. 1506-842
По запросу
25
Винт Arctic Cat art. 8477-620
от 168 ₽
26
Tube, Support - Black art. 2516-777
По запросу
27
Винт Arctic Cat art. 8476-616
По запросу
28
Support, ROPS art. 4506-601
По запросу
29
Seat, Support - Left art. 4506-605
По запросу
29
Seat, Support - Right art. 4506-604
По запросу
30
Болт Arctic Cat art. 8476-620
По запросу
31
Гайка Arctic Cat art. 8427-602
от 116 ₽
32
DECAL,WARNING-TOWING RR art. 2411-234
По запросу
33
Decal, Warning - ROPS art. 2411-522
По запросу
34
Plate, Skid art. 5406-186
По запросу
35
Винт Arctic Cat art. 0423-545
от 326 ₽
36
Panel, Belly - Side art. 2416-453
По запросу
37
PLATE,SKID-SIDE-BLACK art. 2506-612
По запросу
38
SCREW,SELFTAP-THFT STS12-24 X 3/4 AB Z&B art. 0423-849
По запросу
