модель 2012 года
- Модель Prowler 700
- Код модели PROWLER 700 HDX TIMBER CAMO (U2012P5T1PUSH)

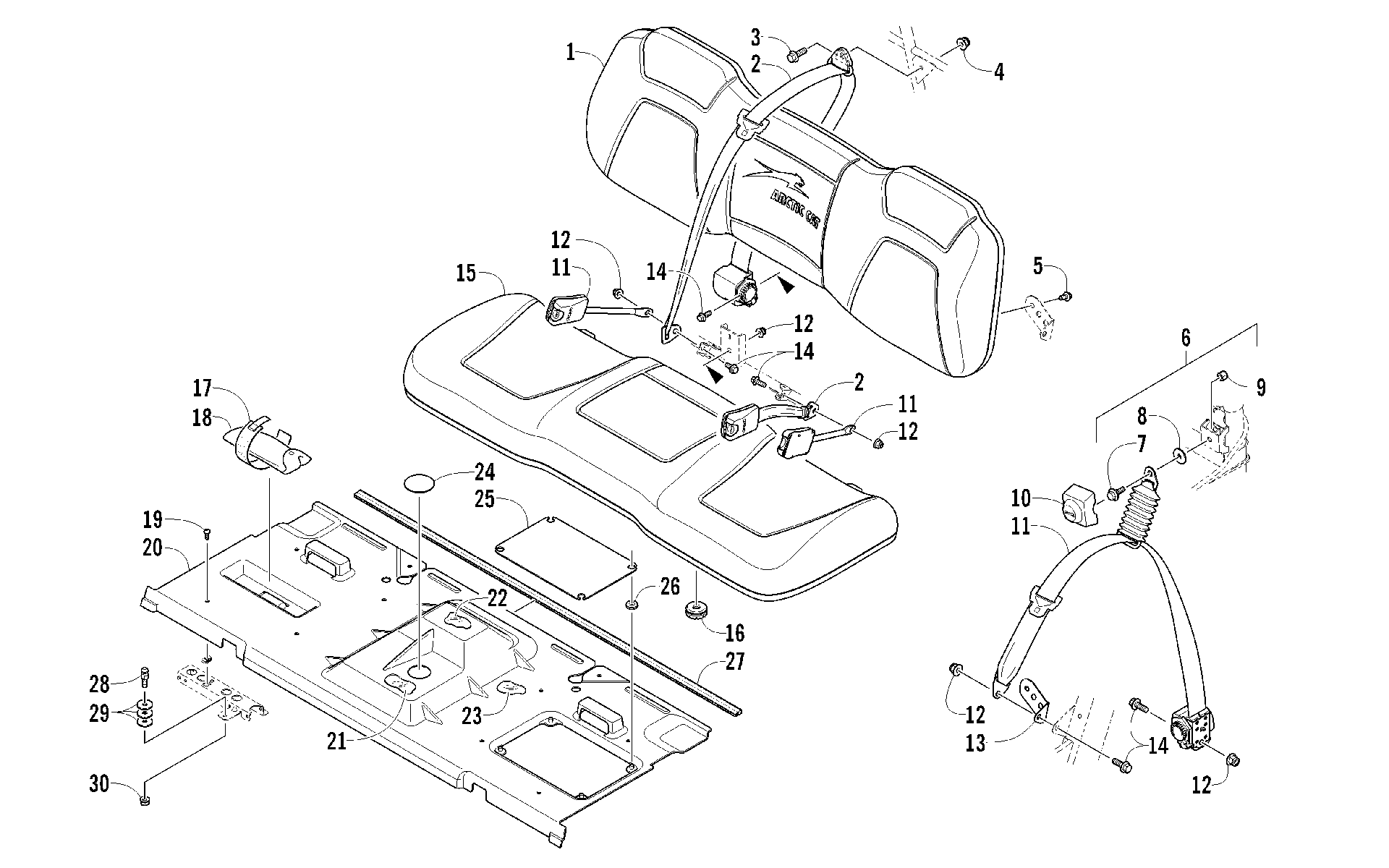

Схема сиденья ASSEMBLY [94977] для PROWLER 700 HDX TIMBER CAMO (U2012P5T1PUSH)
Схема
Детали
![Сиденье ASSEMBLY [94977]](/upload/schemas/6344409802d351.86272759.gif)
Номер
Наименование детали
Цена
1
Backrest Assembly art. 2516-897
По запросу
2
Belt, Seat - 3 Point art. 2516-887
По запросу
3
SCREW,CAP-HFH M10X1.25X25 CL10.9 RIE BLK art. 8411-025
По запросу
4
NUT,HEX FLG-NYLOCK M10X1.25 CL8 RIE BLK art. 8427-005
По запросу
5
Болт Arctic Cat art. 8408-820
от 110 ₽
6
Screw, Shoulder - Assembly (inc. 7-9) art. 0423-915
По запросу
7
Screw, Shoulder Not a Service Part art. -N/A-
По запросу
8
Washer Not a Service Part art. -N/A-
По запросу
9
Nut, Lock Not a Service Part art. -N/A-
По запросу
10
Cover, Seat Belt art. 2416-638
По запросу
11
Belt, Seat - Assembly art. 2516-886
По запросу
12
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 7 шт.
Подписаться
13
Bracket, Backrest Support - Left art. 2516-869
По запросу
13
Bracket, Backrest Support - Right art. 2516-868
По запросу
14
SCREW,CAP-HFH M10X1.25X25 CL8.8 Z&Y art. 8408-025
По запросу
15
Seat, Bench - Bottom - w/Foil (inc. 16)(replaces 5506-616) art. 8506-824
По запросу
16
Grommet art. 1423-066
По запросу
17
RETAINER, DRIVE BELT-VELCRO art. 0707-582
По запросу
18
Kit, Tool art. 2516-863
По запросу
19
Винт Arctic Cat art. 8477-620
от 168 ₽
20
Base, Seat art. 2416-457
По запросу
21
Foil, Protective art. 0412-583
По запросу
22
Foil, Protective art. 0412-584
По запросу
23
Foil, Protective art. 0412-585
По запросу
24
Заглушка основания сиденья Arctic Cat art. 0623-600
от 473 ₽
25
Cover, Access art. 2416-491
По запросу
26
Втулка резиновая Arctic Cat art. 1623-156
По запросу
27
Seal, Cargo Box art. 2406-915
По запросу
28
Stud, Latch - Seat art. 0423-559
По запросу
29
Шайба Arctic Cat art. 0423-073
от 221 ₽
30
Nut, Lock art. 8424-002
По запросу
