модель 2012 года
- Модель Prowler 700
- Код модели PROWLER 700 HDX TIMBER CAMO (U2012P5T1PUSH)

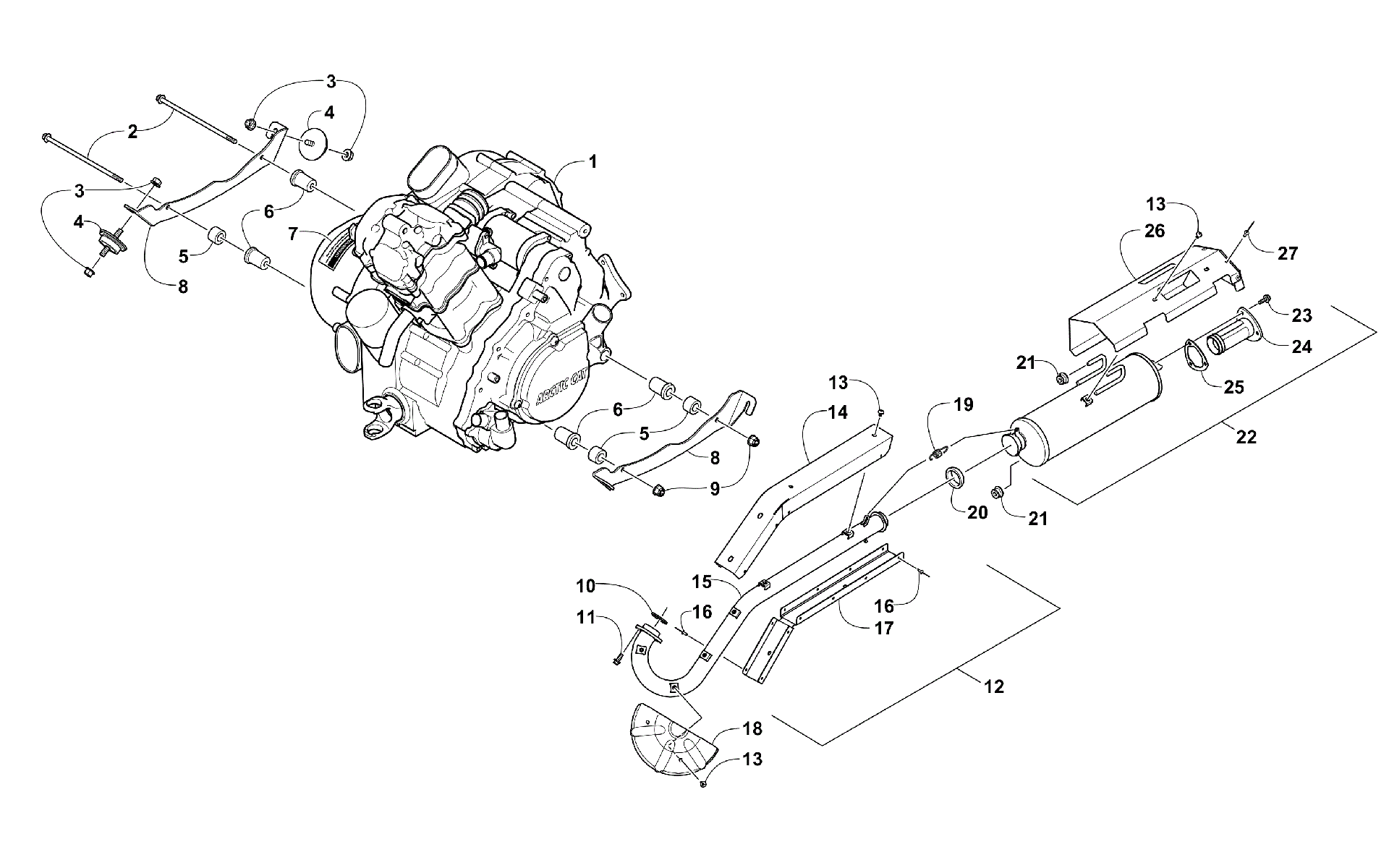

Схема двигателя AND EXHAUST [100112] для PROWLER 700 HDX TIMBER CAMO (U2012P5T1PUSH)
Схема
Детали
![Двигатель AND EXHAUST [100112]](/upload/schemas/6344304d513b56.15467555.gif)
Номер
Наименование детали
Цена
1
Engine, A700L art. 0800-123
По запросу
2
Болт Arctic Cat art. 1423-431
По запросу
3
Nut, Lock art. 8424-002
По запросу
4
Подушка двигателя Arctic Cat art. 0408-014
от 4 284 ₽
5
Втулка art. 1423-025
от 1 092 ₽
6
BUSHING,ENGINE MOUNT-SOLID (RB:0801-268)(replaces 0801-180) art. 0801-268
По запросу
7
Decal, Warning art. 0411-426
По запросу
8
Bracket, Engine - Left art. 2516-769
По запросу
8
Bracket, Engine - Right art. 2516-768
По запросу
9
Гайка Arctic Cat art. 8428-002
от 310 ₽
10
Прокладка выхлопной трубы Arctic Cat art. 0412-338
от 2 310 ₽
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
Pipe, Exhaust - Assembly (inc. four No. 13 and 14-17) art. 0512-531
По запросу
13
Screw, Machine art. 8477-610
По запросу
14
Shield, Pipe - Upper Rear art. 0412-581
По запросу
15
Pipe, Exhaust art. 0512-532
По запросу
16
Rivet art. 1623-130
По запросу
17
Shield, Pipe - Lower Front art. 0412-840
По запросу
18
Shield, Pipe - Forward art. 0512-547
По запросу
19
Пружина Arctic Cat art. 0612-668
от 683 ₽
20
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
21
GROMMET,EXHAUST HANGER art. 0412-544
По запросу
22
Глушитель Arctic Cat art. 0512-355
от 24 740 ₽
23
Screw, Cap art. 8408-616
По запросу
24
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
25
GASKET,SPARK ARRESTER art. 0412-313
По запросу
26
Shield, Heat - Muffler (inc. 27) art. 0512-578
По запросу
27
Rivet art. 8061-486
По запросу
