модель 2012 года
- Модель Prowler 700
- Код модели PROWLER 700 HDX TIMBER CAMO (U2012P5T1PUSH)

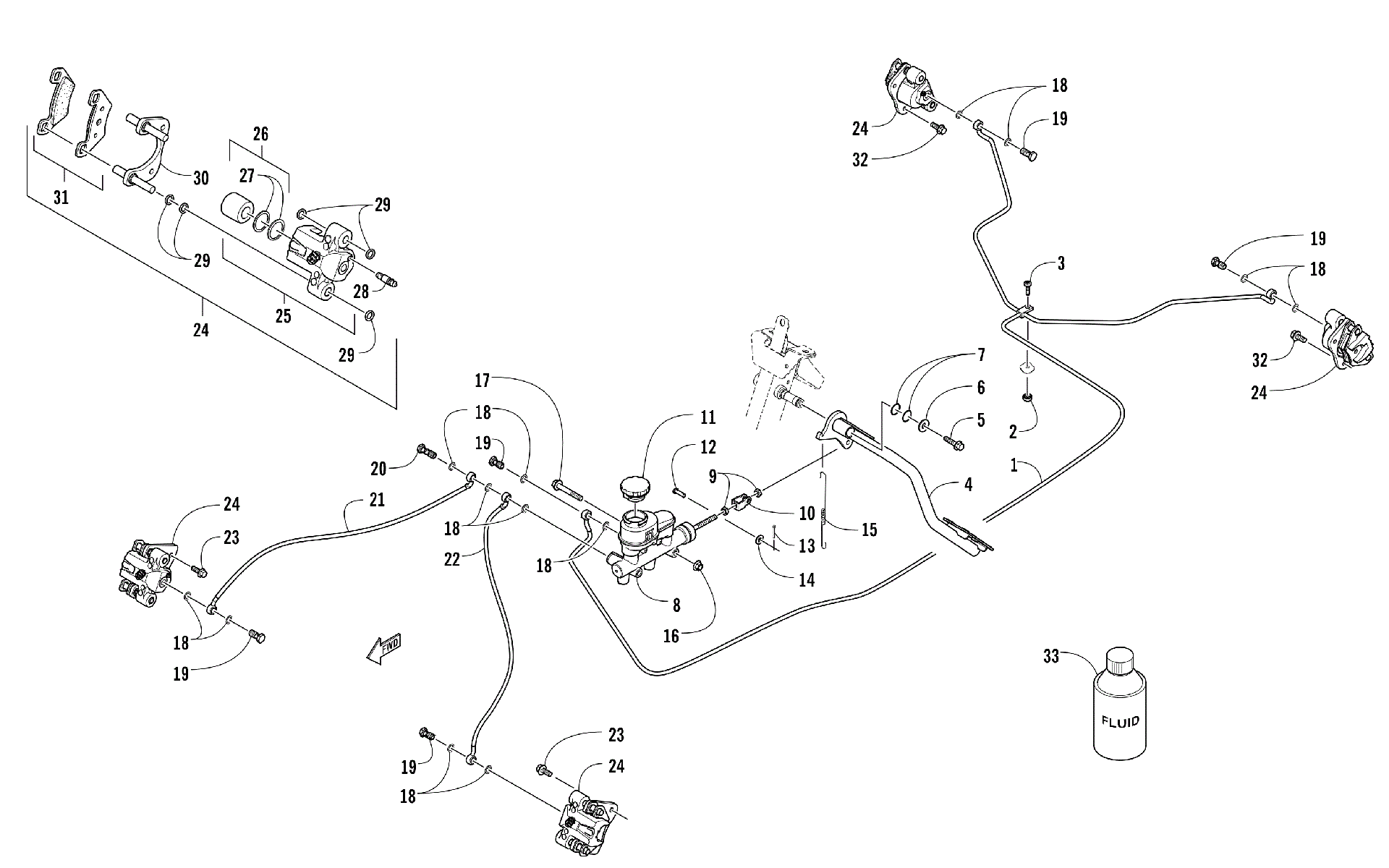

Схема Hydraulic тормоза ASSEMBLY [97533] для PROWLER 700 HDX TIMBER CAMO (U2012P5T1PUSH)
Схема
Детали
![Hydraulic тормоз ASSEMBLY [97533]](/upload/schemas/63443880ed16f6.77959790.gif)
Номер
Наименование детали
Цена
1
Hose, Rear Brake art. 1402-893
По запросу
2
Nut art. 0623-038
от 110 ₽
3
Винт Arctic Cat art. 8476-616
По запросу
4
Lever, Brake art. 1502-692
По запросу
5
Screw, Cap art. 8408-822
По запросу
6
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
7
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
8
Тормозной цилиндр Arctic Cat art. 2502-043
По запросу
9
Гайка Arctic Cat art. 0402-592
от 168 ₽
10
Clevis art. 1402-520
По запросу
11
Cap, Reservoir art. 2502-044
По запросу
11
Крышка тормозного цилиндра Arctic Cat art. 0405-225
от 7 749 ₽
12
PIN,CLEVIS-1/4X51/64 Z&Y art. 1402-377
По запросу
13
Pin, Cotter art. 0117-868
По запросу
14
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
15
Пружина Arctic Cat art. 0502-785
По запросу
16
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
17
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
18
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
19
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
20
Болт-фитинг тормозного шланга Arctic Cat art. 0423-610
от 987 ₽
21
Тормозной шланг передний правый art. 1402-290
По запросу
22
Передний тормозной шланг левый Arctic Cat art. 1402-389
от 10 248 ₽
23
Винт Arctic Cat art. 8408-826
По запросу
24
Тормозной суппорт Arctic Cat art. 2502-575
от 19 047 ₽
Аналог
7 000 ₽
Требуется 1 шт.
Подписаться
24
Тормозной суппорт Arctic Cat art. 2502-574
По запросу
24
Тормозной суппорт Arctic Cat art. 1502-730
от 21 780 ₽
24
Тормозной суппорт Arctic Cat art. 1502-731
от 16 840 ₽
25
Housing, Caliper - Assembly Front Left and Rear Right art. 1436-161
По запросу
25
Тормозной супппорт Arctic Cat art. 1436-160
от 29 900 ₽
26
Ремкомплект тормозного суппорта Arctic Cat art. 0502-606
от 7 445 ₽
27
Манжеты тормозного суппорта Arctic Cat art. 0502-607
По запросу
28
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
29
Ремкомплект тормозного цилиндра Arctic Cat art. 0502-608
от 3 161 ₽
30
Пластина суппорта Arctic Cat art. 0502-605
По запросу
30
Скоба тормозного суппорта Arctic Cat art. 0502-960
По запросу
31
Колодка art. 1436-420
от 2 530 ₽
32
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
33
DOT 4 BRAKE FLUID - 12 OZ art. 5639-848
По запросу
