модель 2014 года
- Модель Wildcat 1000
- Код модели WILDCAT X BLUE (U2014WSW1PUSD)

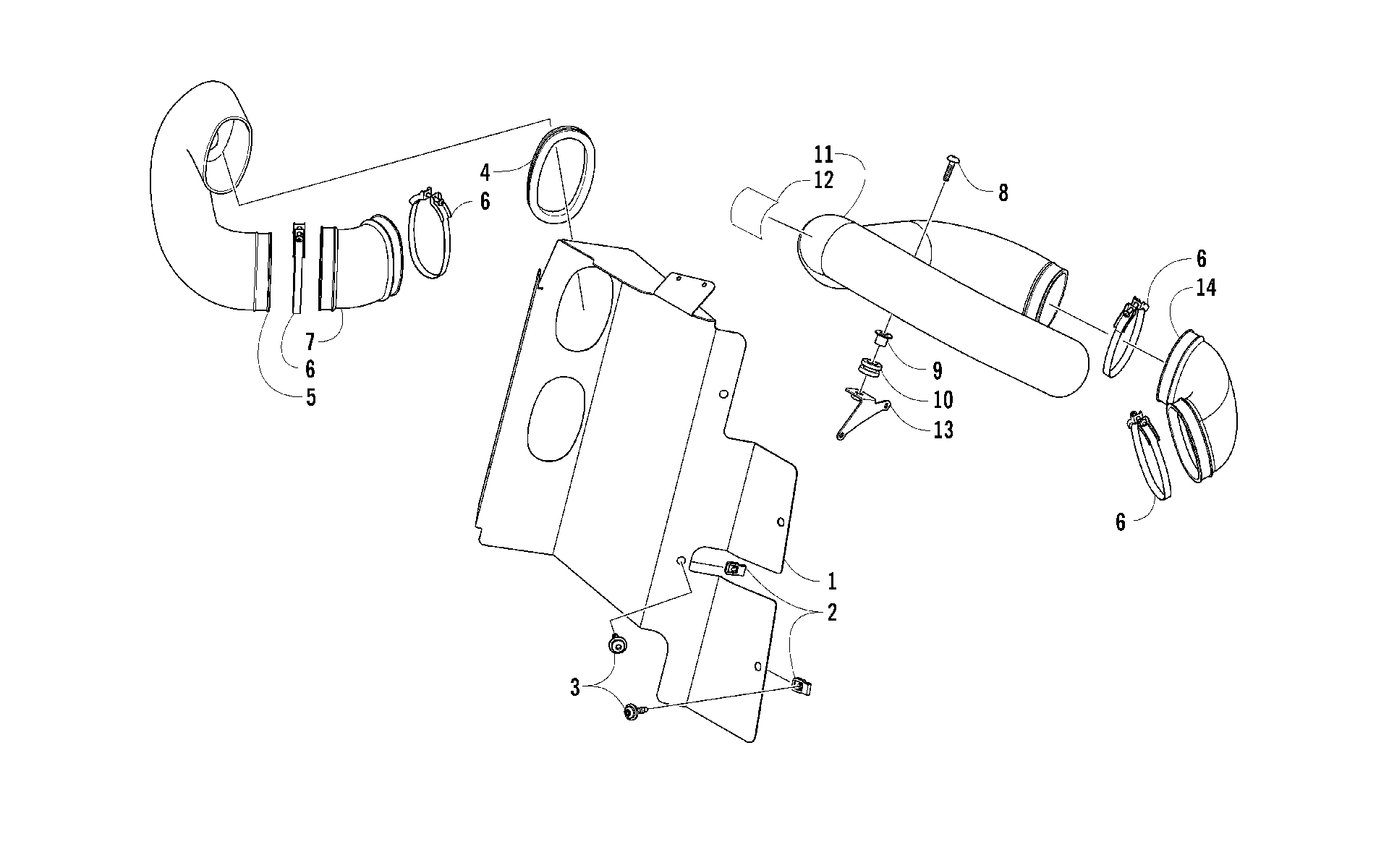

Схема узла охлаждения ремня/картера [97746] для WILDCAT X BLUE (U2014WSW1PUSD)
Схема
Детали
![Узел охлаждения ремня/картера [97746]](/upload/schemas/63445e23dba631.31036088.gif)
Номер
Наименование детали
Цена
1
SHIELD,HEAT-AIR INTAKE art. 2416-974
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
4
GROMMET, AIR INTAKE DUCT art. 0470-945
По запросу
5
Duct, Air-In art. 0413-295
По запросу
6
Хомут пыльника Arctic Cat art. 0423-057
По запросу
7
BOOT,FRONT-CLUTCH VENT art. 0413-294
По запросу
8
Screw, Machine art. 8476-625
от 160 ₽
9
Втулка крепежная Arctic Cat art. 0423-669
По запросу
10
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
11
DUCT,REAR-CLUTCH VENT ASSY (inc. 12) art. 0513-047
По запросу
12
TAPE,HEAT-CLUTCH DUCT art. 0413-307
По запросу
13
MOUNT, CLUTCH DUCT art. 2416-818
По запросу
14
BOOT,REAR-CLUTCH VENT art. 0413-296
По запросу
