модель 2014 года
- Модель Wildcat 1000
- Код модели WILDCAT X BLUE (U2014WSW1PUSD)

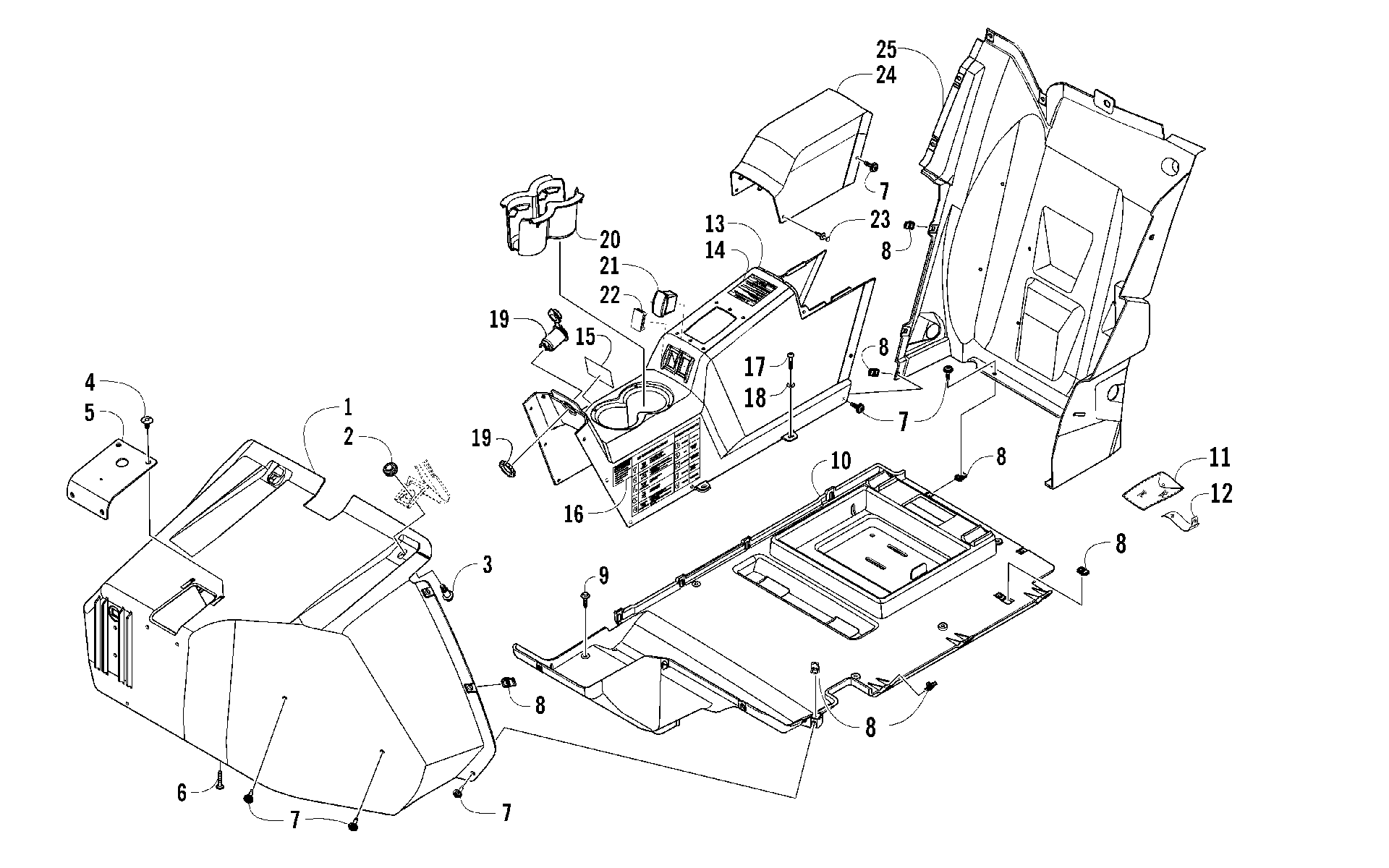

Схема консоли AND FLOOR PANEL ASSEMBLY [98529] для WILDCAT X BLUE (U2014WSW1PUSD)
Схема
Детали
![Консоль AND FLOOR PANEL ASSEMBLY [98529]](/upload/schemas/634461a5ac9ad3.20954080.gif)
Номер
Наименование детали
Цена
1
PANEL,INNER FENDER-FRT-LH art. 2416-593
По запросу
1
PANEL,INNER FENDER-FRT-RH art. 2416-592
По запросу
2
GROMMET art. 1423-104
По запросу
3
SCREW,SHOULDER-MR 6 X 1.0 X 24mm art. 1423-125
По запросу
4
Plug art. 0623-544
По запросу
5
SHIELD,SPLASH-BRAKE PEDAL art. 2416-983
По запросу
6
SCREW,TSPH 1/4-10 X 1-1/4 PLASTITE art. 1423-083
По запросу
7
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
8
Клипса Arctic Cat art. 0423-577
от 168 ₽
9
SCREW,HH W/SPRING WASHER M6X1.0X30 art. 1423-142
По запросу
10
Пластик пола левый Arctic Cat art. 2416-517
По запросу
10
PANEL,FLOOR-RH art. 2416-516
По запросу
11
Kit, Tool art. 2516-863
По запросу
12
RETAINER, DRIVE BELT-VELCRO art. 0707-582
По запросу
13
CONSOLE,FRONT W/DECALS (inc. 14-16) art. 7506-083
По запросу
14
DECAL,WARNING-REVERSE art. 3411-262
По запросу
15
DECAL,STARTING INSTRUCTIONS-PARK art. 2411-311
от 2 405 ₽
16
DECAL,WARNING-TCLOC WILDCAT (BLACK) art. 2411-940
По запросу
17
Screw, Machine art. 8468-635
По запросу
18
Washer art. 8050-223
По запросу
19
Розетка 12V Arctic Cat art. 0641-897
По запросу
20
GROMMET,CUPHOLDER art. 2416-109
По запросу
21
Кнопка ограничителя скорости заднего хода Arctic Cat art. 0409-071
от 2 720 ₽
OEM
Кнопка ограничителя скорости заднего хода Arctic Cat
art. 0409-071
0 ₽
Требуется 1 шт.
Подписаться
Аналог
Кнопка ограничителя скорости заднего хода Arctic Cat б.у
art. 0409-071_б.у
2 720 ₽
Требуется 1 шт.
22
Заглушка панели выключателей Arctic Cat art. 0409-070
от 310 ₽
23
Клипса Arctic Cat art. 0623-362
от 90 ₽
24
PANEL,ACCESS-BATTERY art. 2416-841
По запросу
25
PANEL,SPLASH-REAR-LH art. 4406-229
По запросу
25
PANEL,REAR SPLASH-RH art. 4406-228
По запросу
