модель 2014 года
- Модель Wildcat 1000
- Код модели WILDCAT X BLUE (U2014WSW1PUSD)

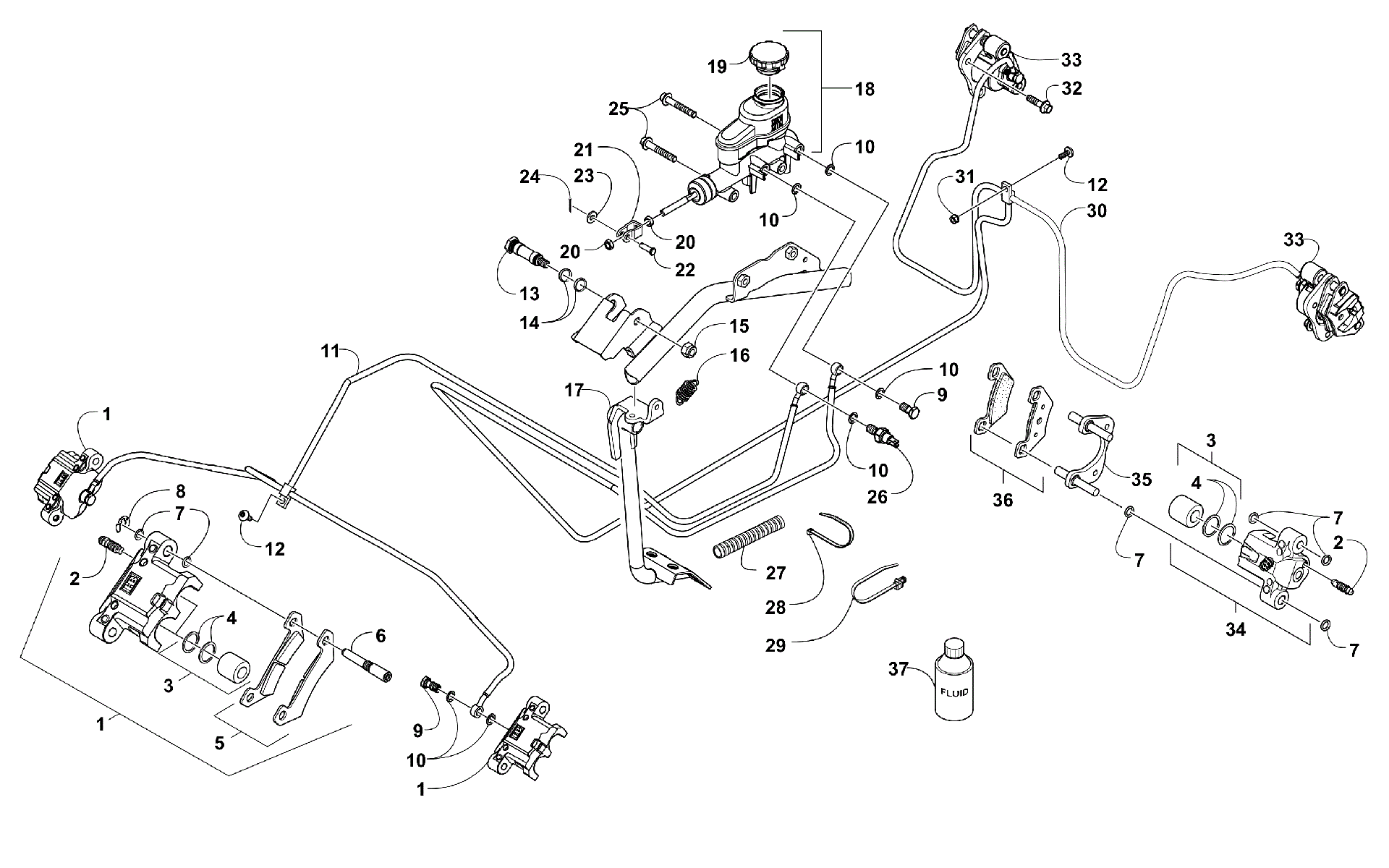

Схема Hydraulic тормоза ASSEMBLY [100540] для WILDCAT X BLUE (U2014WSW1PUSD)
Схема
Детали
![Hydraulic тормоз ASSEMBLY [100540]](/upload/schemas/63447567507057.40795045.gif)
Номер
Наименование детали
Цена
1
Caliper, Brake (inc. 2-4) Front Left art. 2502-031
По запросу
1
Caliper, Brake (inc. 2-4) Front Right art. 2502-030
По запросу
2
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
3
Ремкомплект тормозного суппорта Arctic Cat art. 0502-606
от 7 445 ₽
4
Манжеты тормозного суппорта Arctic Cat art. 0502-607
По запросу
5
KIT,BRAKE PADS Both Front art. 2502-034
По запросу
6
PIN,BRAKE PAD MOUNT (1.25X2) art. 2402-106
По запросу
7
Ремкомплект тормозного цилиндра Arctic Cat art. 0502-608
от 3 161 ₽
8
CLIP,RETAINING (1.25X2) art. 2402-107
По запросу
9
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
10
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
11
Hose, Brake - Front art. 2402-118
По запросу
12
Винт Arctic Cat art. 8476-616
По запросу
13
Axle - Footbrake art. 0402-872
По запросу
14
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
15
Nut, Lock art. 8422-002
от 882 ₽
16
Пружина глушителя Arctic Cat art. 1612-178
от 578 ₽
Аналог
Пружина выхлопной системы Arctic Cat (10 шт) ( 1612-178 )
art. 02-105-02
1 571 ₽
Требуется 1 шт.
17
PEDAL,BRAKE-PTD PWD PLAT art. 2502-075
По запросу
18
Тормозной цилиндр Arctic Cat art. 2502-043
По запросу
19
Cap, Reservoir art. 2502-044
По запросу
20
Гайка Arctic Cat art. 0402-592
от 168 ₽
21
Clevis art. 1402-520
По запросу
22
PIN,CLEVIS-1/4X51/64 Z&Y art. 1402-377
По запросу
23
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
24
Pin, Cotter art. 0117-868
По запросу
25
Screw, Cap art. 8408-850
По запросу
26
Switch, Brake Pressure art. 3313-239
По запросу
27
Conduit, Flexible - 5 ft art. 0619-776
По запросу
28
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
29
Tie, Cable - Push Mount art. 0423-075
По запросу
30
Шланг тормозной задний Arctic Cat art. 1402-955
от 25 011 ₽
31
Nut art. 0623-038
от 110 ₽
32
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
33
Тормозной суппорт Arctic Cat art. 2502-574
По запросу
33
Тормозной суппорт Arctic Cat art. 2502-575
от 19 047 ₽
Аналог
7 000 ₽
Требуется 1 шт.
Подписаться
34
Тормозной супппорт Arctic Cat art. 1436-160
от 29 900 ₽
34
Housing, Caliper - Assembly (inc. 2-4) Rear Right art. 1436-161
По запросу
35
Пластина суппорта Arctic Cat art. 0502-605
По запросу
36
Колодка art. 1436-420
от 2 530 ₽
37
DOT 4 BRAKE FLUID - 12 OZ art. 5639-848
По запросу
