модель 2014 года
- Модель Wildcat 1000
- Код модели WILDCAT X BLUE (U2014WSW1PUSD)

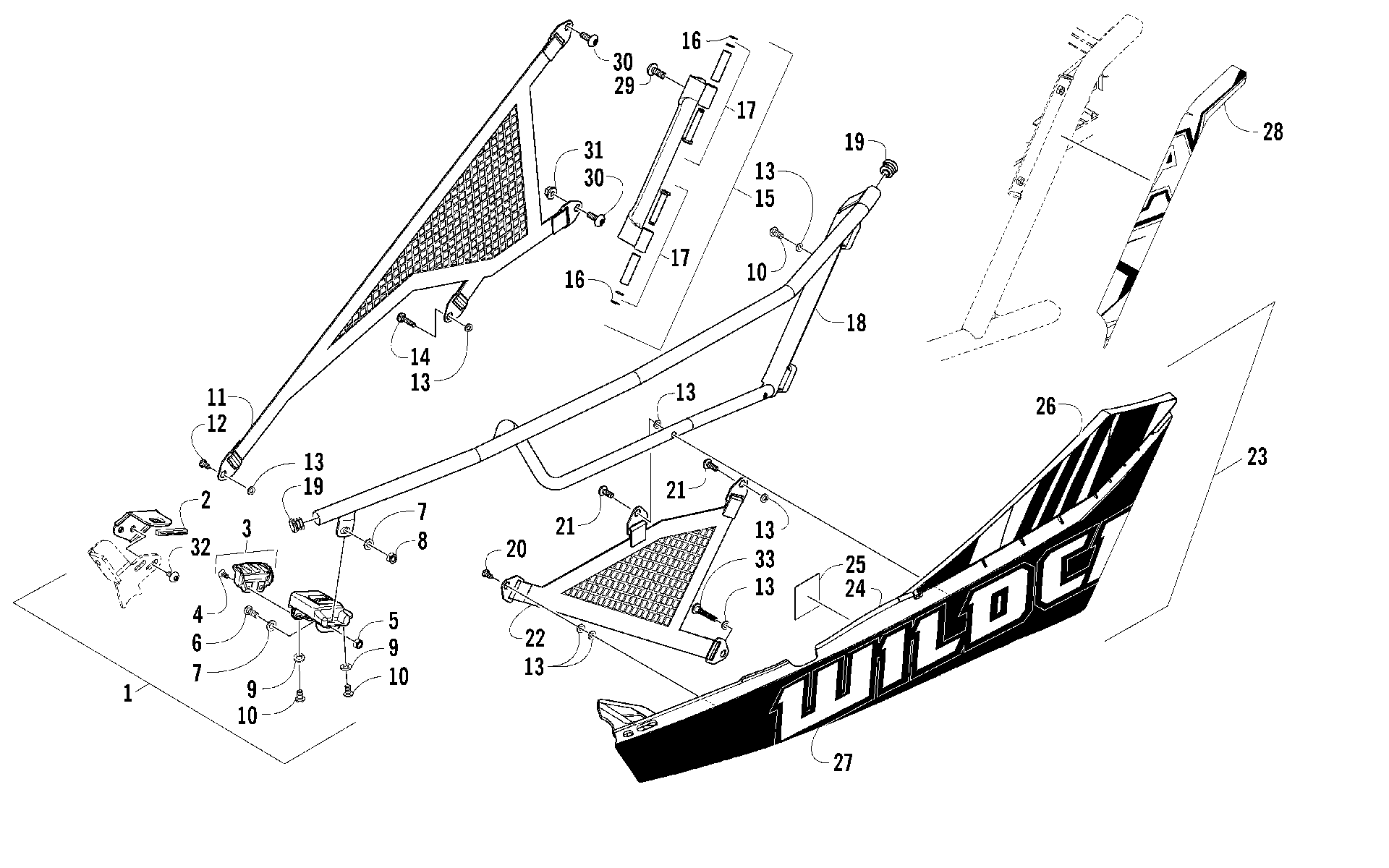

Схема dOOR узел [100562] для WILDCAT X BLUE (U2014WSW1PUSD)
Схема
Детали
![DOOR узел [100562]](/upload/schemas/634469ae54ac65.00849752.gif)
Номер
Наименование детали
Цена
1
Замок двери левый Arctic Cat 1436-453 art. 3436-101
от 18 743 ₽
1
KIT,BUCKLE-RH-ASSY (inc. 2-10)(replaces 1436-800) art. 3436-102
По запросу
2
BUMPER,LATCH art. 4406-262
По запросу
3
Направляющая дверной защелки Arctic Cat art. 1436-475
от 4 179 ₽
4
SFH SCREW BLK CL10.9 M5X12 (ISO 10642) art. 1423-155
По запросу
5
HEX NYLON NUT CL8 BLK ZINC M5 (DIN 985) art. 1423-154
По запросу
6
Винт Arctic Cat art. 8468-616
от 116 ₽
7
Washer art. 1423-119
По запросу
8
HEX NYLON NUT CL8 BLK ZINC M6(DIN 985) art. 1423-153
По запросу
9
Washer, Lock(replaces 8051-213) art. 8051-212
По запросу
10
Screw, Machine art. 1423-113
По запросу
11
Net, Fabric - Upper art. 4406-304
По запросу
12
BOLT,SHOULDER-M5 X 0.8 X 15mm art. 1423-206
По запросу
13
Washer art. 8050-223
По запросу
14
BOLT,SHOULDER-M5X0.8X25MM art. 1423-186
По запросу
15
HINGE-DOOR-RH-ASSY (inc. 16-17) art. 1436-476
По запросу
15
Петля двери Arctic Cat Wildcat art. 1436-454
от 8 558 ₽
16
Circlip art. 1423-118
По запросу
17
KIT,DOOR HINGE PIN art. 0518-096
По запросу
18
Frame, Door - Left art. 5506-175
По запросу
18
Frame, Door - Right art. 5506-174
По запросу
19
CAP,PLASTIC art. 4406-013
По запросу
20
BOLT,SHOULDER-M6 X 1.0 X 12mm LG art. 1423-196
По запросу
21
BOLT,SHOULDER-M6 X 1.0 X 25mm LG art. 1423-197
По запросу
22
Net, Restraint - Lower art. 4406-305
По запросу
23
DOOR,PANEL W/DECALS-VB-RH(WC X) (inc. 24 and 26-27) art. 0518-142
По запросу
23
DOOR,PANEL W/DECALS-VB-LH(WC X) (inc. 24-27) art. 0518-143
По запросу
24
Door w/o Decals - Right - Black art. 4406-246
По запросу
24
DOOR,W/WARNING-DECAL-LH (inc. 25) art. 0518-097
По запросу
25
DECAL,WARNING-TIRE PRESSURE art. 2411-891
По запросу
26
DECAL,DOOR UPR LH-VIP BLUE art. 3411-695
По запросу
26
DECAL,DOOR UPR RH-VIP BLUE art. 3411-694
По запросу
27
DECAL,DOOR LWR LH-VIP BLUE art. 3411-697
По запросу
27
DECAL,DOOR LWR RH-VIP BLUE art. 3411-696
По запросу
28
DECAL,DOOR FRAME RH-VIP BLUE art. 3411-702
По запросу
28
DECAL,DOOR FRAME LH-VIP BLUE art. 3411-703
По запросу
29
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
30
Болт Arctic Cat art. 0423-355
По запросу
31
Гайка Arctic Cat art. 8427-602
от 116 ₽
32
Винт Arctic Cat art. 0826-029
от 110 ₽
33
SCREW,SHOULDER-M6 X 1.0 X 35-BLK art. 1423-205
По запросу
