модель 2014 года
- Модель Wildcat 1000
- Код модели WILDCAT X BLUE (U2014WSW1PUSD)

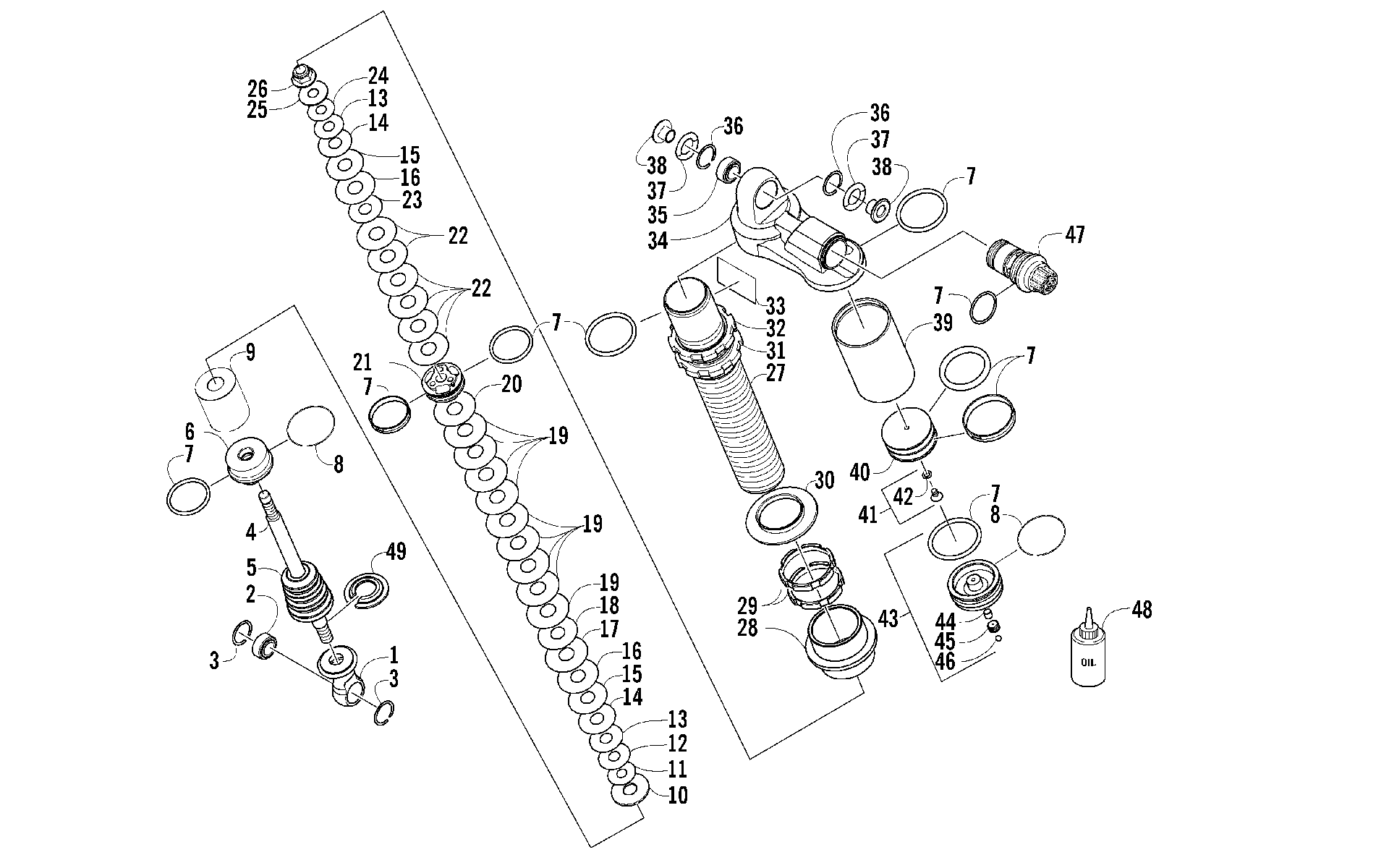

Схема задней подвески SHOCK ABSORBER [98540] для WILDCAT X BLUE (U2014WSW1PUSD)
Схема
Детали
![Задняя подвеска SHOCK ABSORBER [98540]](/upload/schemas/63447d5f59c403.06928299.gif)
Номер
Наименование детали
Цена
0
SHOCK,REAR (FOX) art. 0404-363
По запросу
1
EYELET,SHOCK-5/8-18 UNF X 2.10 LG art. 0404-380
По запросу
2
BEARING,SPHERICAL-.750 BORE X 1.4375 OD art. 0404-375
По запросу
3
RING,RETAINING-INTERNAL art. 0404-376
По запросу
4
SHAFT,CHROME-.620 OD X 15.50" TLG art. 0404-381
По запросу
5
BUMPER,.620 SHAFT X 2.350" TLG art. 0403-361
По запросу
6
BEARING,CAP ASSY-1.834 BORE X .620 SHAFT art. 0403-379
По запросу
7
SHOCK, SEAL REBUILD KIT-FOX art. 0403-393
По запросу
8
Ring, Retaining art. 0604-992
По запросу
9
SPACER,SHAFT-.630 ID X 1.500 OD X 3.00 T art. 0404-382
По запросу
10
Washer, Top Out art. 2604-449
По запросу
11
Valve, 0.800 x 0.015 in. art. 2604-476
По запросу
12
Valve, 0.950 x 0.015 in. art. 2604-482
По запросу
13
Valve, 1.100 x 0.015 in. art. 2604-488
По запросу
14
Valve, 1.250 x 0.015 in. art. 2604-688
По запросу
15
Valve, 1.350 x 0.015 in. art. 2604-494
По запросу
16
Valve, 1.425 x 0.015 in. art. 2604-499
По запросу
17
Valve, 1.600 x 0.015 in. art. 2604-504
По запросу
18
VALVE,1.300 OD X .504 ID X .004 TH art. 0404-383
По запросу
19
Valve, 1.600 x 0.010 in. art. 2604-502
По запросу
20
VALVE,DB 1.600 OD X .504 ID X .006 TH art. 0403-385
По запросу
21
Piston, High-Flow art. 0403-394
По запросу
22
Valve, 1.425 x 0.008 in. art. 2604-496
По запросу
23
VALVE,1.200 OD X .504 ID X .006 TH art. 0404-384
По запросу
24
VALVE,1.050 OD X .504 ID X .015 TH art. 0404-385
По запросу
25
WASHER,TOP OUT-1.230 X .504 X.082 art. 0403-383
По запросу
26
NUT,CENTER LOCK-1/2-20 GR A art. 0403-362
По запросу
27
Body, Shock art. 0404-378
По запросу
28
GUIDE,SPRING art. 0403-346
По запросу
29
NUT,JAM-REAR SHOCK art. 0404-368
По запросу
30
ADAPTER,SPRING art. 0403-352
По запросу
31
NUT,PRELOAD-SHOCK art. 0403-350
По запросу
32
NUT,PRELOAD JAM-SHOCK art. 0403-348
По запросу
33
DECAL,FOX PODIUM art. 0403-363
По запросу
34
End Cap, Body/Reservoir art. 3604-726
По запросу
35
Подшипник шарнирный Arctic Cat art. 1604-664
от 6 279 ₽
36
Кольцо пружинное Arctic Cat art. 3604-147
от 2 405 ₽
37
O-RING,SHOCK SPACER art. 0403-349
По запросу
38
SPACER,REAR SHOCK MOUNT art. 0404-367
По запросу
39
RESERVOIR,1.834 BORE X 6.00 TLG art. 0403-369
По запросу
40
PISTON,FLOATING-ASSY-1.834 BORE (inc. 41-42) art. 0403-377
По запросу
41
Screw, Machine - w/O-Ring (inc. 42) art. 1604-316
По запросу
42
O-Ring (FOX only) art. 1604-425
По запросу
43
End Cap, Reservoir - Assembly - Bore (inc. 44-46) art. 2603-525
По запросу
44
Plug, Rubber - Valve art. 1604-428
По запросу
45
Screw, Set art. 2603-338
По запросу
46
Ball, Air Valve art. 2603-337
По запросу
47
DAMPING ADJUST-ASSY art. 0403-380
По запросу
48
SEMI-SYN SHOCK OIL-1 QUART art. 5639-530
По запросу
49
RETAINER,SPRING art. 0403-345
По запросу
