модель 2014 года
- Модель Wildcat 4 1000
- Код модели WILDCAT 4X RED (U2014WFW1PUSE)

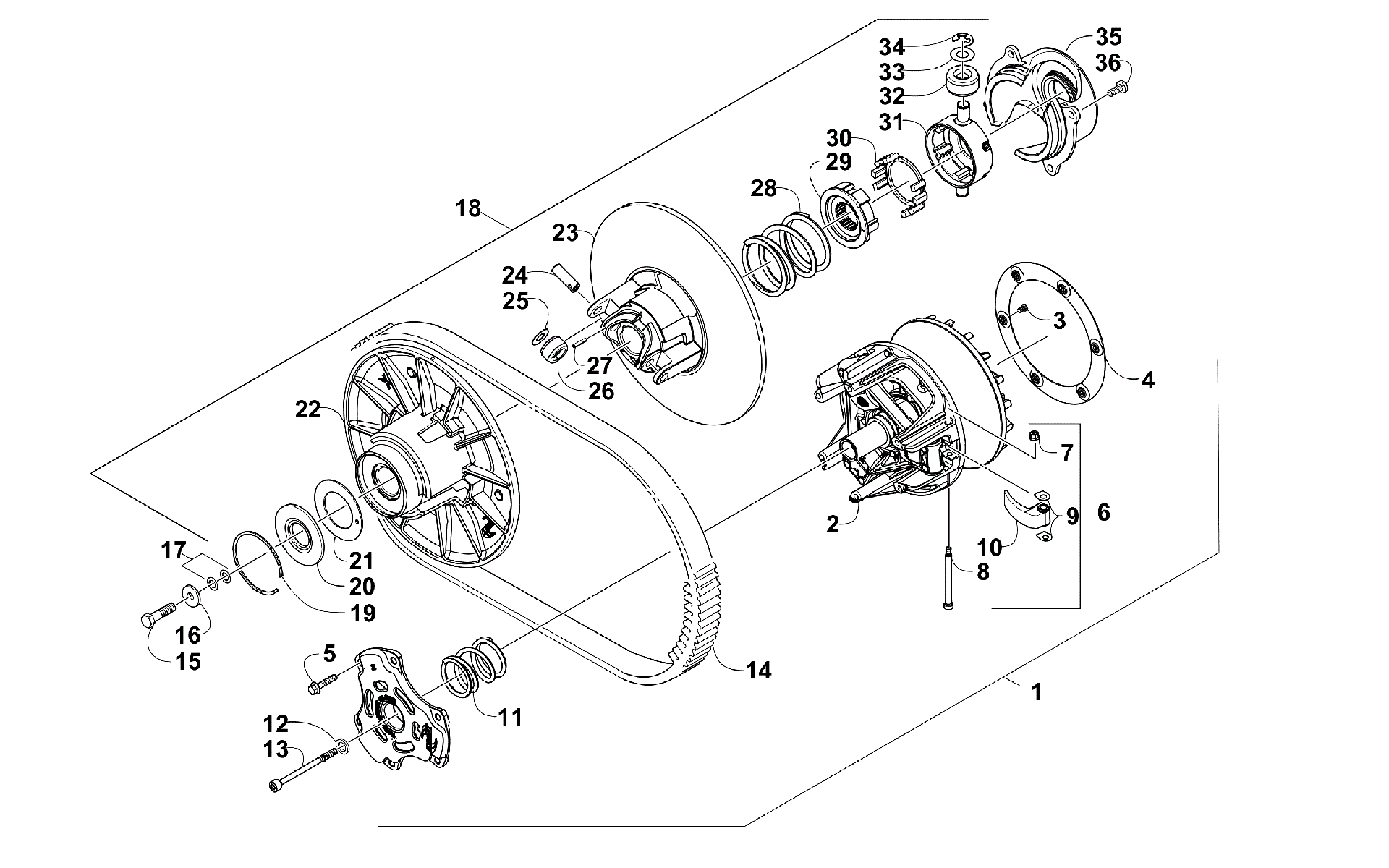

Схема сцепления ASSEMBLY [100671] для WILDCAT 4X RED (U2014WFW1PUSE)
Схема
Детали
![Сцепление ASSEMBLY [100671]](/upload/schemas/634460f5749399.67297335.gif)
Номер
Наименование детали
Цена
1
Вариатор ведущий Arctic Cat art. 0823-498
По запросу
2
Ведущий вариатор Arctic Cat art. 0823-499
По запросу
3
Болт Arctic Cat art. 0623-914
По запросу
4
Plate, Windage art. 0823-424
По запросу
5
Srew, Hex Flange art. 0823-402
По запросу
6
KIT,HARDWARE (FLYWEIGHT) (inc. 7-9) art. 0823-426
По запросу
7
Nut, Lock Hex art. 0823-399
По запросу
8
Screw, Shoulder art. 0823-396
По запросу
9
WASHER,THRUST-.251X.260X.015 art. 0823-397
По запросу
10
Грузик вариатора Arctic Cat Wildcat art. 0823-429
По запросу
11
SPRING, DRIVE COMP-BLK 0482_51/162 art. 0823-500
По запросу
12
Шайба вариатора Arctic Cat art. 1623-649
от 578 ₽
13
BOLT, DRIVE CLUTCH art. 0826-159
По запросу
14
Ремень вариатора Arctic Cat art. 0823-496
от 14 973 ₽
15
BOLT, DRIVEN CLUTCH art. 0826-158
По запросу
16
WASHER, DRIVEN CLUTCH art. 0828-133
По запросу
17
SHIM,12.573X24.511X0.254 art. 0828-137
По запросу
17
SHIM, 12.573 x 24.511 x 0.508 art. 0828-134
По запросу
18
Ведомый вариатор Arctic Cat art. 0823-461
от 29 690 ₽
19
RING,RETAINING CONSTANT SEC INT,CFH-62 art. 0823-404
По запросу
20
WASHER,OFFSET THRUST-.990X2.43X.120 art. 0823-405
По запросу
21
SHIM-38X62X1.50 art. 0823-406
По запросу
22
Внешний шкив ведомого вариатора Arctic Cat art. 0823-459
от 18 291 ₽
23
Внутренний шкив ведомого вариатора Arctic Cat art. 0823-460
По запросу
24
PIN,ROLLER art. 0823-410
По запросу
25
Шайба Arctic Cat art. 0648-700
По запросу
26
ROLLER,CLUTCH-1.135 X .550 art. 0823-462
По запросу
27
PIN,SPRING SLOTTED-.125X.625 art. 0823-407
По запросу
28
SPRING, DRIVEN COMP-BLK 0404_105/163 art. 0823-411
По запросу
29
SPIDER,INSERT DAMPENER-CAST art. 0823-412
По запросу
30
DAMPENER,SPIDER art. 0823-413
По запросу
31
SPIDER,OUTER DAMPENER-MACHINED art. 0823-414
По запросу
32
ROLLER,CLUTCH-1.204 OD X .615 art. 0823-417
По запросу
33
WASHER,THRUST-.446X.88X.025 art. 0823-416
По запросу
34
RING,RETAINING E-RING EXTERNAL-.438 art. 0823-415
По запросу
35
ASSY,CAM INVETD-9.5" 56-60FR BA-150-50 art. 0823-418
По запросу
36
SCREW,TORX THD. FORM PAN HD-M6X1X16 art. 0823-419
По запросу
