модель 2014 года
- Модель Wildcat 4 1000
- Код модели WILDCAT 4X RED (U2014WFW1PUSE)

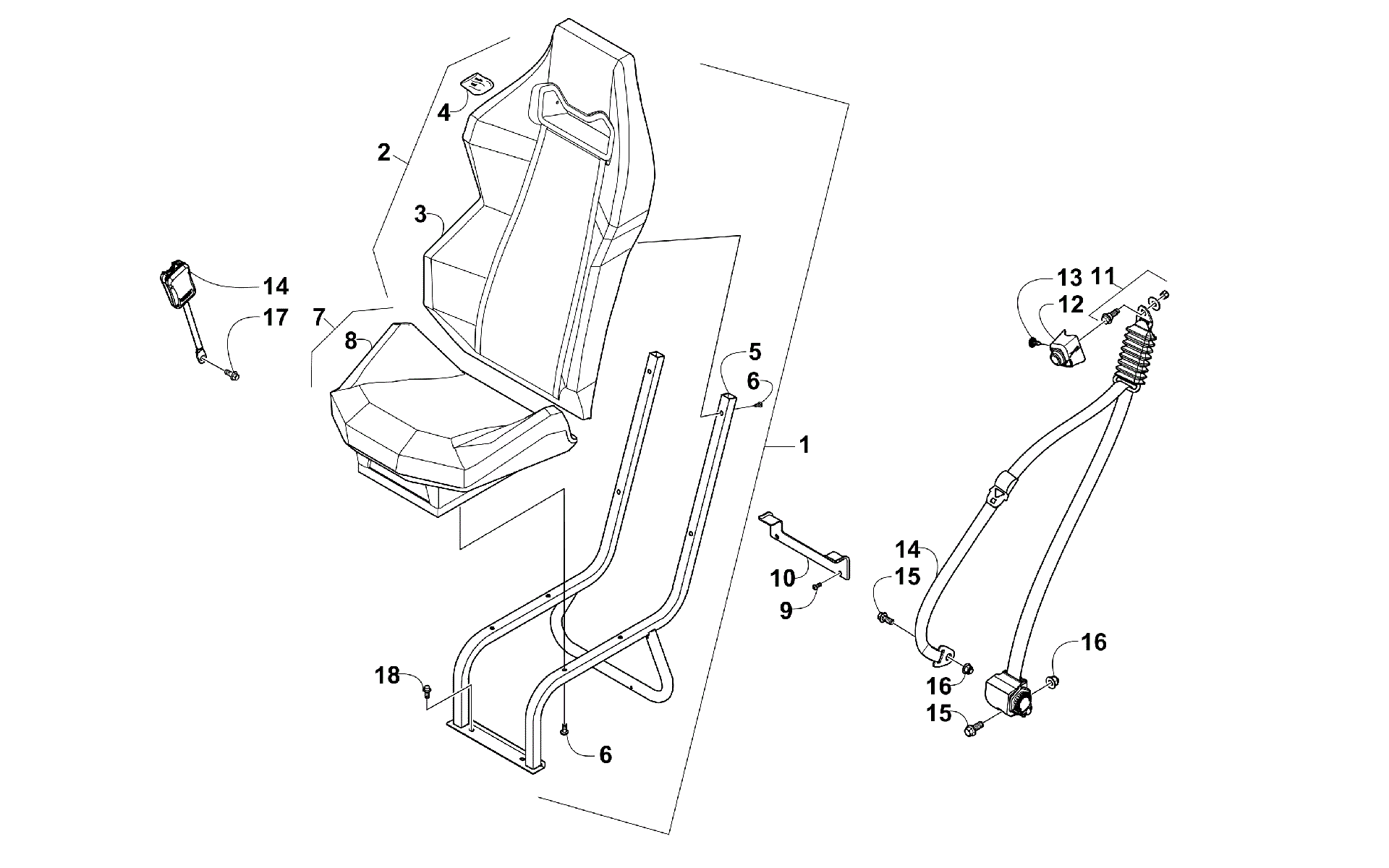

Схема задний сиденье узел [100656] для WILDCAT 4X RED (U2014WFW1PUSE)
Схема
Детали
![задний сиденье узел [100656]](/upload/schemas/63447c1e80ea12.08707368.gif)
Номер
Наименование детали
Цена
1
SEAT, REAR-ASSY-BLK/VIB RED (inc. 2-8) art. 5506-437
По запросу
2
SEAT BACK-BLK/RED (inc. 3-4) art. 5506-209
По запросу
3
COVER, SEAT BACK-BLK/RED art. 5506-639
По запросу
4
KIT, SEAT HARDWARE art. 1423-265
По запросу
5
Frame, Seat - Black art. 5506-072
По запросу
6
Screw, Machine art. 8468-617
По запросу
7
Base, Seat (inc. 8) art. 5506-208
По запросу
8
Cover, Base Seat - Black/Red art. 5506-638
По запросу
9
Винт Arctic Cat art. 8468-616
от 116 ₽
10
BRACKET,REAR SEAT-PTD BLACK art. 5506-226
По запросу
11
Screw, Shoulder - Assembly art. 0423-915
По запросу
12
COVER,SEATBELT-LH art. 2416-937
По запросу
12
COVER,SEATBELT-RH art. 2416-936
По запросу
13
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
14
BELT,SEAT-3PT 15.5" NAR CABLE-ASSY art. 5506-161
По запросу
15
Screw, Cap art. 1423-182
По запросу
16
Nut, Lock art. 1423-184
По запросу
17
SCREW,CAP-HFHM12X1.75X30CL10.9RIE W/2353 art. 1423-183
По запросу
18
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
