модель 2014 года
- Модель Wildcat 4 1000
- Код модели WILDCAT 4X RED (U2014WFW1PUSE)

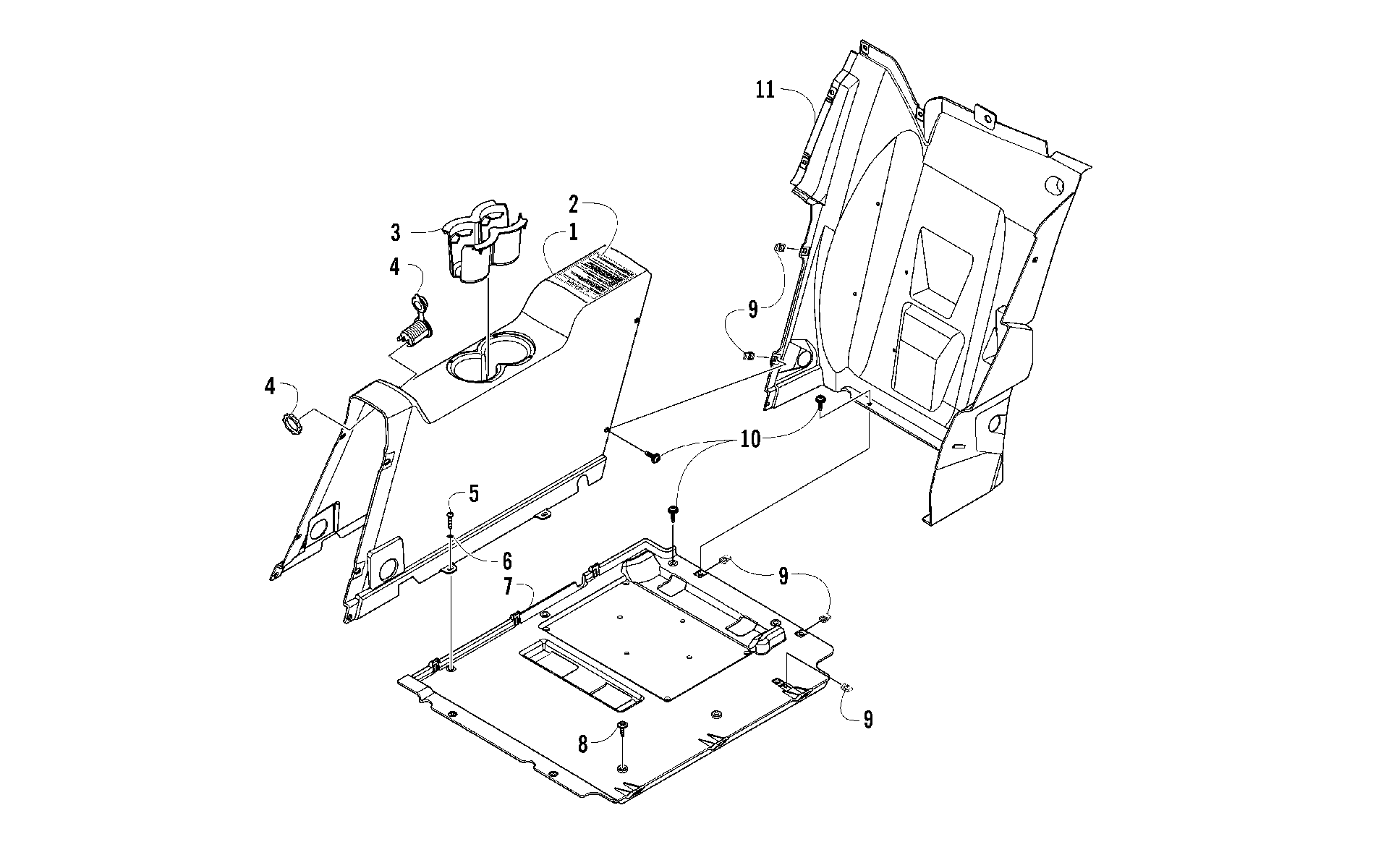

Схема задний CONSOLE и FLOOR панель узел [98587] для WILDCAT 4X RED (U2014WFW1PUSE)
Схема
Детали
![задний CONSOLE и FLOOR панель узел [98587]](/upload/schemas/6344794dd8efc5.59351157.gif)
Номер
Наименование детали
Цена
1
CONSOLE,REAR-W/DECALS (inc. 2) art. 5506-264
По запросу
2
DECAL,WARNING REAR PASSENGER-MID art. 3411-327
По запросу
3
GROMMET,CUPHOLDER art. 2416-109
По запросу
4
Розетка 12V Arctic Cat art. 0641-897
По запросу
5
Screw, Machine art. 8468-635
По запросу
6
Washer art. 8050-223
По запросу
7
Panel, Floor - Right art. 4406-110
По запросу
7
Panel, Floor - Left art. 4406-111
По запросу
8
SCREW,HH W/SPRING WASHER M6X1.0X30 art. 1423-142
По запросу
9
Клипса Arctic Cat art. 0423-577
от 168 ₽
10
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
11
PANEL,REAR SPLASH-RH art. 4406-228
По запросу
11
PANEL,SPLASH-REAR-LH art. 4406-229
По запросу
