модель 2014 года
- Модель Wildcat 4 1000
- Код модели WILDCAT 4X RED (U2014WFW1PUSE)

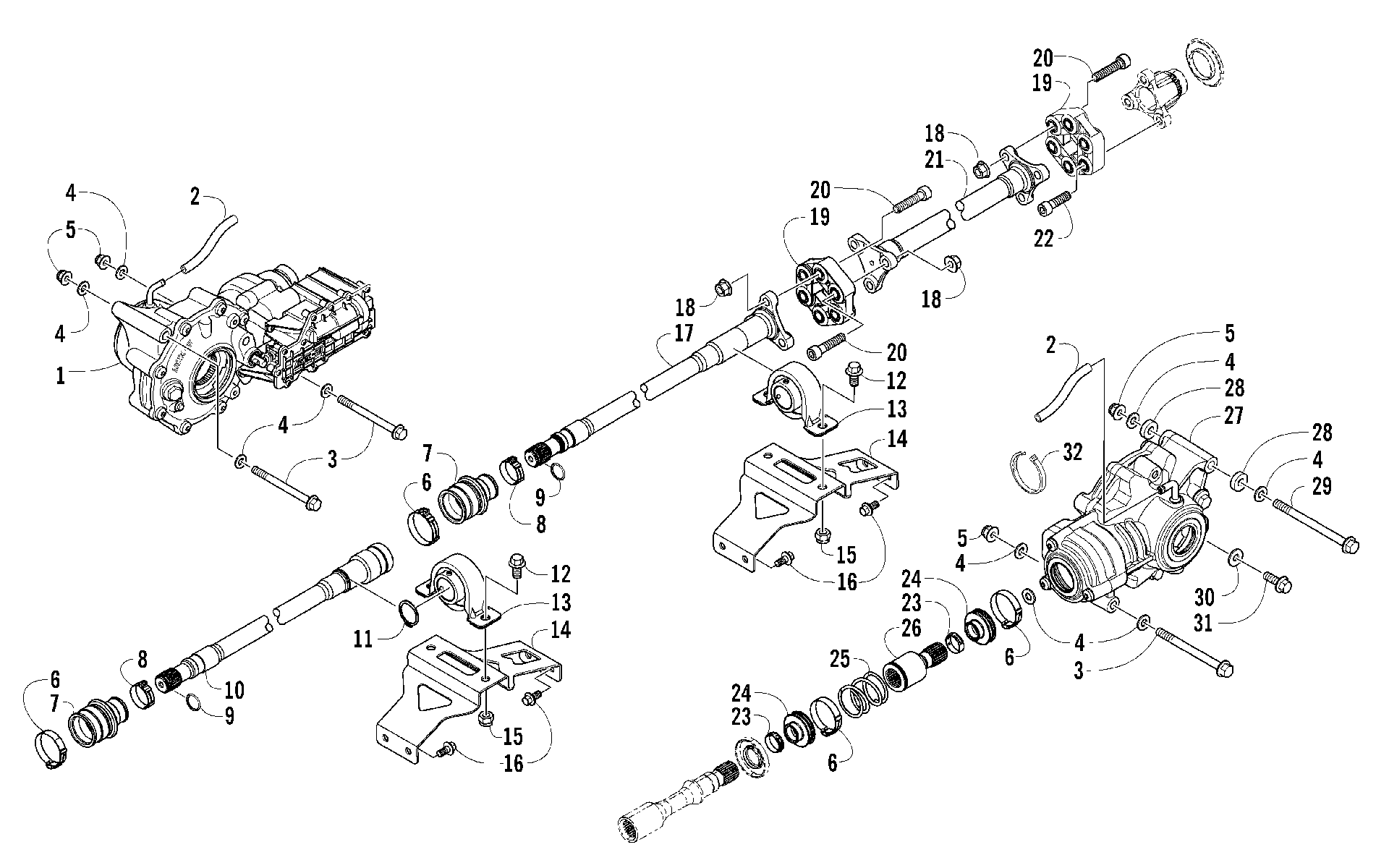

Схема трансмиссии ASSEMBLY [100038] для WILDCAT 4X RED (U2014WFW1PUSE)
Схема
Детали
![Трансмиссия ASSEMBLY [100038]](/upload/schemas/634468747813d1.29307294.gif)
Номер
Наименование детали
Цена
1
GEARCASE,FRONT (3.1 E-LOCK)-ASSY art. 2502-082
По запросу
2
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
3
Screw, Cap art. 0423-404
По запросу
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
Гайка Arctic Cat art. 8428-002
от 310 ₽
6
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
7
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
8
Хомут Arctic Cat art. 0423-411
По запросу
9
O-Ring art. 1423-090
По запросу
10
SHAFT, PROPELLER - FRONT art. 2402-090
По запросу
11
Ring, Retaining art. 1423-175
По запросу
12
Screw, Cap art. 8408-020
По запросу
13
Подвесной подшипник кардана Arctic Cat art. 1402-968
По запросу
14
BRKT,FRONT DRIVE-PTD BLK art. 2502-019
По запросу
15
Nut, Lock art. 8422-002
от 882 ₽
16
Болт Arctic Cat art. 8408-816
от 110 ₽
17
Driveshaft, Center Front art. 2402-091
По запросу
18
Гайка рулевого наконечника Arctic Cat art. 0423-157
от 110 ₽
19
Муфта соединительная Arctic Cat art. 2402-014
от 11 015 ₽
20
SCREW,CAP-HSH M10 X 1.25 X 45 art. 1423-094
По запросу
21
Кардан задний Arctic Cat art. 2402-056
По запросу
22
SCREW,CAP-HSH M10 X 1.25 X 35 art. 1423-093
По запросу
23
CLAMP,BOOT-23MM art. 1423-061
По запросу
24
BOOT,COUPLER-REAR SHAFT art. 1402-951
По запросу
25
Пружина кардана заднего Arctic Cat art. 1402-026
от 221 ₽
26
Вал кардана Arctic Cat art. 2402-134
По запросу
27
GEARCASE,REAR-ASSEMBLY art. 2502-083
По запросу
28
SPACER,GEARCASE-REAR art. 1423-062
По запросу
29
SCREW,CAP-HFH M10-1.25X130 art. 0423-576
По запросу
30
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
31
Винт Arctic Cat art. 8408-826
По запросу
32
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
32
Зажим Arctic Cat art. 0123-788
По запросу
