модель 2014 года
- Модель Wildcat 4 1000
- Код модели WILDCAT 4X RED (U2014WFW1PUSE)

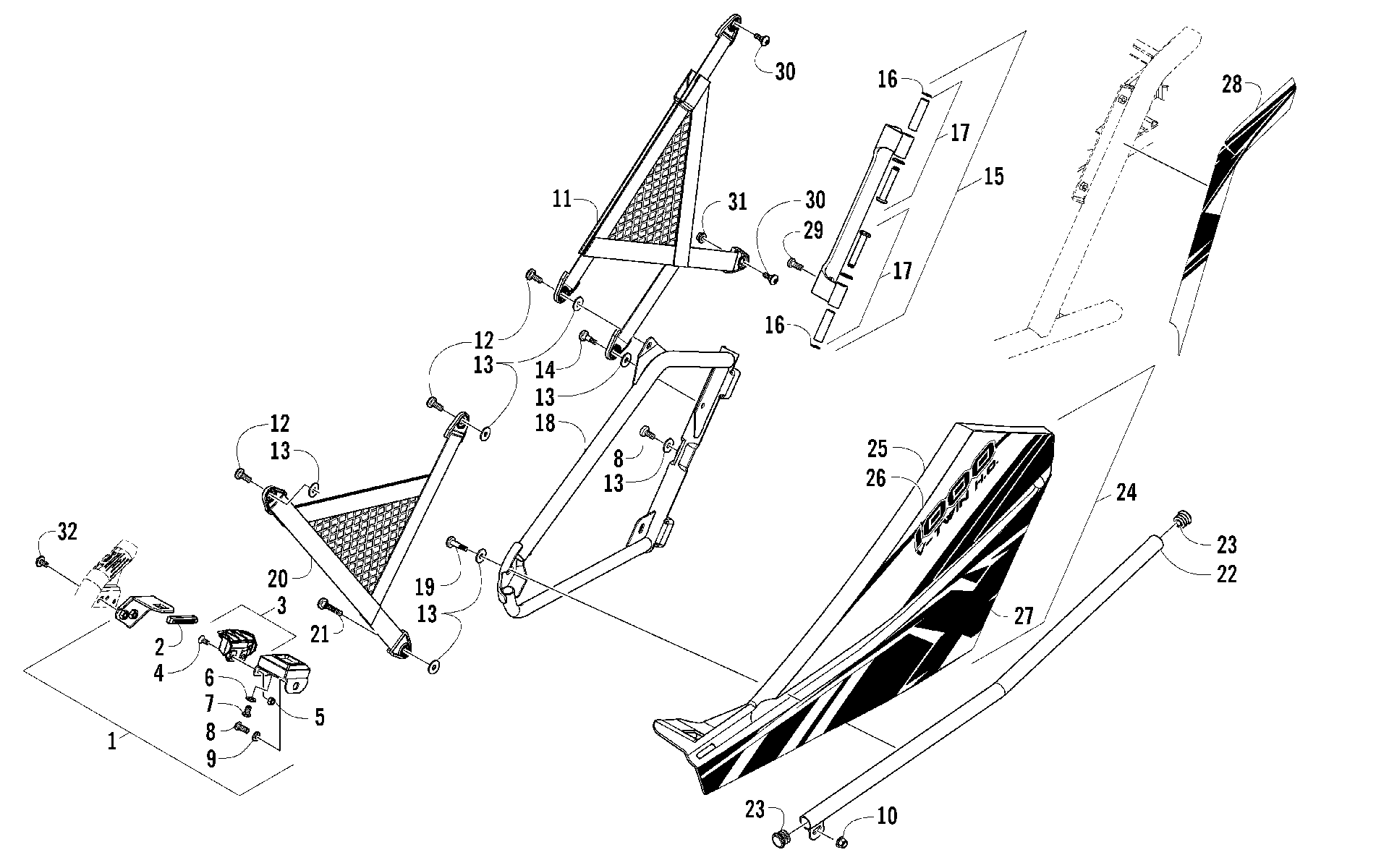

Схема задний DOOR узел [100661] для WILDCAT 4X RED (U2014WFW1PUSE)
Схема
Детали
![задний DOOR узел [100661]](/upload/schemas/63447a3e07d4f3.17741741.gif)
Номер
Наименование детали
Цена
1
KIT,BUCKLE-REAR-LH-ASSY (inc. 2-10) art. 1436-803
По запросу
1
KIT,BUCKLE-REAR-RH-ASSY (inc. 2-10) art. 1436-802
По запросу
2
BUMPER,LATCH art. 4406-262
По запросу
3
Направляющая дверной защелки Arctic Cat art. 1436-475
от 4 179 ₽
4
SFH SCREW BLK CL10.9 M5X12 (ISO 10642) art. 1423-155
По запросу
5
HEX NYLON NUT CL8 BLK ZINC M5 (DIN 985) art. 1423-154
По запросу
6
Washer, Lock(replaces 8051-213) art. 8051-212
По запросу
7
Винт Arctic Cat art. 8468-616
от 116 ₽
8
Screw, Machine art. 1423-113
По запросу
9
Washer art. 1423-119
По запросу
10
Nut, Lock art. 1423-171
По запросу
11
Net, Restraint - Upper art. 4406-260
По запросу
12
BOLT,SHOULDER-M6 X 1.0 X 12mm LG art. 1423-196
По запросу
13
Washer art. 8050-223
По запросу
14
BOLT,SHOULDER-M5X0.8X17MM art. 1423-187
По запросу
15
Петля двери Arctic Cat Wildcat art. 1436-454
от 8 558 ₽
15
HINGE-DOOR-RH-ASSY (inc. 16-17) art. 1436-476
По запросу
16
Circlip art. 1423-118
По запросу
17
KIT,DOOR HINGE PIN art. 0518-096
По запросу
18
Frame, Door - Left art. 5506-201
По запросу
18
Frame, Door - Right art. 5506-200
По запросу
19
BOLT,SHOULDER-M5X0.8X23MM art. 1423-192
По запросу
20
Net, Restraint - Lower art. 4406-261
По запросу
21
SCREW,SHOULDER-M6 X 1.0 X 35-BLK art. 1423-205
По запросу
22
Tube, Support - Right art. 5506-204
По запросу
22
Tube, Support - Left art. 5506-205
По запросу
23
CAP,PLASTIC art. 4406-013
По запросу
24
DOOR,PANEL W/DECALS-VR-REAR-LH (WC4 X) (inc. 25-27) art. 0518-147
По запросу
24
DOOR,PANEL W/DECALS-VR-REAR-RH(WC4 X) (inc. 25-27) art. 0518-146
По запросу
25
Door w/o Decals - Left - Black art. 4406-257
По запросу
25
Door w/o Decals - Right - Black art. 4406-256
По запросу
26
Decal, Door - Upper Left art. 3411-857
По запросу
26
Decal, Door - Upper Right art. 3411-856
По запросу
27
Decal, Door - Lower Left art. 3411-859
По запросу
27
Decal, Door - Lower Right art. 3411-858
По запросу
28
DECAL,DOOR FRAME RH-VIB RED art. 3411-864
По запросу
28
DECAL,DOOR FRAME LH-VIB RED art. 3411-865
По запросу
29
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
30
Болт Arctic Cat art. 0423-355
По запросу
31
Гайка Arctic Cat art. 8427-602
от 116 ₽
32
Винт Arctic Cat art. 0826-029
от 110 ₽
