модель 2016 года
- Модель HDX 500
- Код модели HDX 500 XT RED (U2016R6K4CUSM)

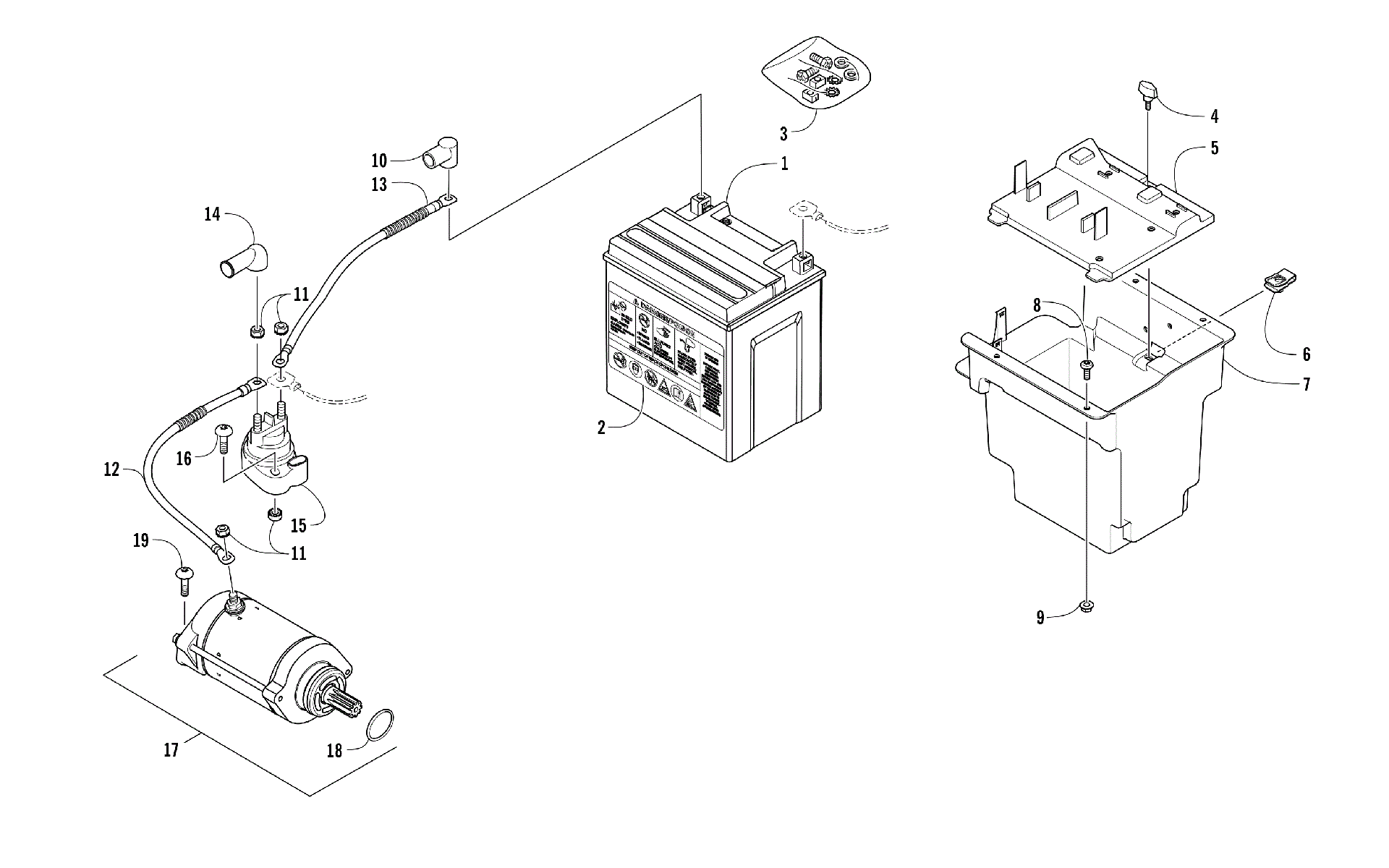

Схема аккумулятора AND STARTER MOTOR ASSEMBLY [301508] для HDX 500 XT RED (U2016R6K4CUSM)
Схема
Детали
![Аккумулятор AND STARTER MOTOR ASSEMBLY [301508]](/upload/schemas/6345162ba290f0.72931816.gif)
Номер
Наименование детали
Цена
1
Battery (inc. 2-3) art. 0445-115
По запросу
2
Decal, Warning art. 0645-430
По запросу
3
Kit, Hardware art. 0445-082
По запросу
4
KNOB,PLASTIC-BLK art. 1441-624
По запросу
5
Cover, Battery Box art. 4406-090
По запросу
6
Клипса Arctic Cat art. 0423-577
от 168 ₽
7
Box, Battery art. 2406-914
По запросу
8
Винт Arctic Cat art. 8476-616
По запросу
9
Гайка Arctic Cat art. 8424-602
от 110 ₽
10
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 1 шт.
11
Nut art. 0623-038
от 110 ₽
12
Cable, Solenoid/Starter art. 0445-061
По запросу
13
Cable, Solenoid/Starter art. 0445-099
По запросу
14
Boot, Terminal art. 0645-327
от 210 ₽
15
Реле стартера Arctic Cat art. 0445-058
от 1 658 ₽
16
Screw, Machine art. 8476-625
от 160 ₽
17
Стартер Arctic Cat art. 3305-954
По запросу
18
O-RING 24.4*3.1 art. 3304-104
По запросу
19
Болт Arctic Cat art. 8408-625
от 116 ₽
