модель 2016 года
- Модель HDX 500
- Код модели HDX 500 XT RED (U2016R6K4CUSM)

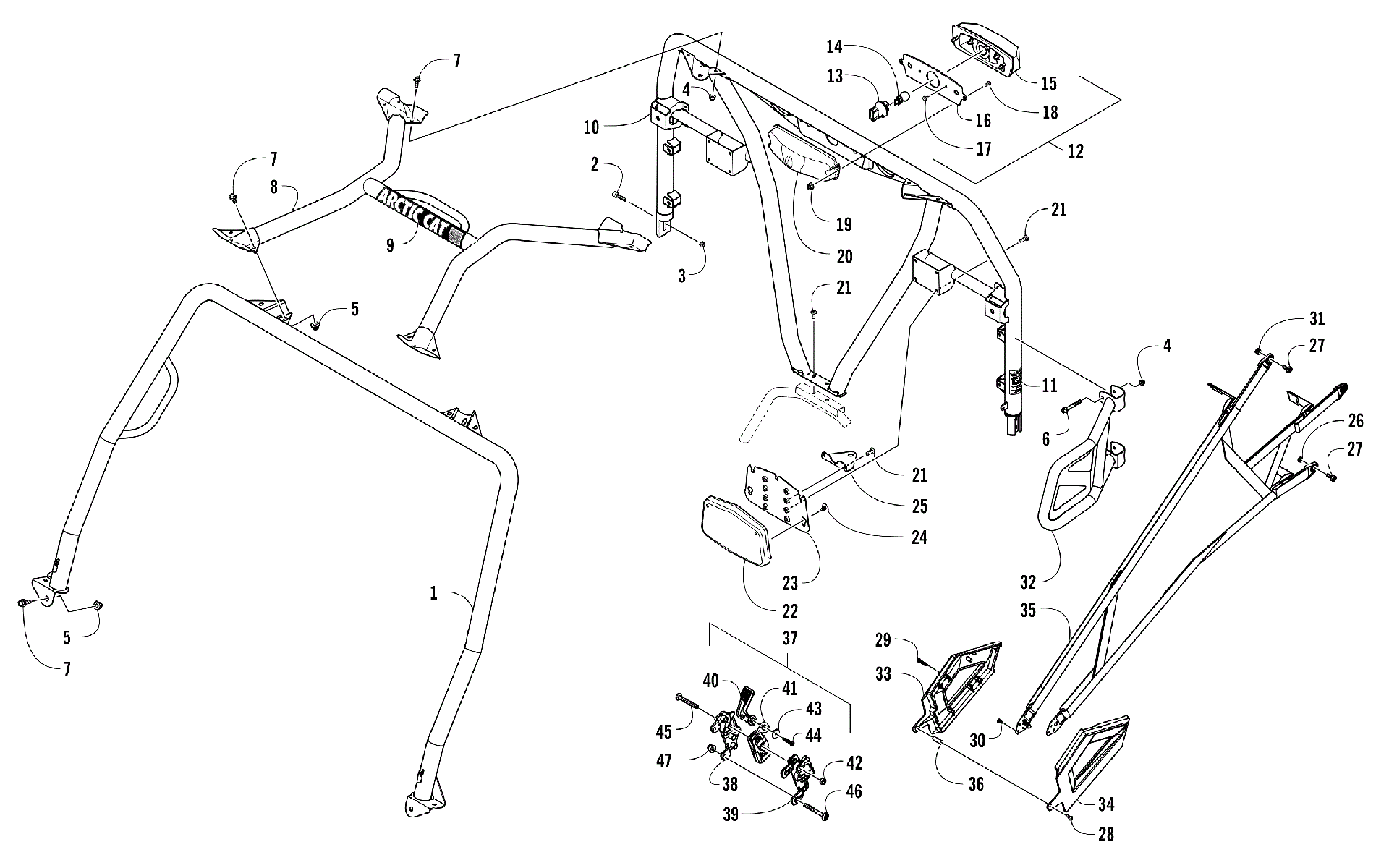

Схема rOPS и TAILLIGHT узел [301462] для HDX 500 XT RED (U2016R6K4CUSM)
Схема
Детали
![ROPS и TAILLIGHT узел [301462]](/upload/schemas/634532bd5912c6.61914606.gif)
Номер
Наименование детали
Цена
1
ROPS - Front art. 5506-730
По запросу
2
SCREW,CAP-HSH M10 X 1.25 X 35 art. 1423-140
По запросу
3
Nut, Hex Lock art. 1423-161
По запросу
4
Nut, Lock art. 8427-805
По запросу
5
Nut, Lock art. 1423-335
По запросу
6
SCREW,CAP-HFH M8X1.25X60 CL8.8 RIE BLK art. 8410-860
По запросу
7
SCREW,CAP-HFH M10X1.25X25 - CL10.9 art. 1423-151
По запросу
8
Support, ROPS art. 4506-865
По запросу
9
DECAL,ARCTIC CAT-BUILT RIGHT HERE-CANOPY art. 5411-509
По запросу
10
ROPS - Rear (inc. 11)(replaces 5506-850) art. 8506-116
По запросу
11
DECAL,WARNING-ROPS art. 3411-970
По запросу
12
Фонарь задний Arctic Cat art. 0509-022
от 4 560 ₽
13
SOCKET,TAIL LIGHT art. 0409-057
По запросу
14
Лампа заднего фонаря Arctic Cat art. 0409-056
от 1 491 ₽
15
Фонарь задний Arctic Cat art. 0509-025
от 4 352 ₽
16
Bracket, Taillight Mounting art. 2406-069
По запросу
17
Screw, Self-Tapping art. 0623-301
По запросу
18
Винт Arctic Cat art. 8468-616
от 116 ₽
19
Гайка Arctic Cat art. 8427-602
от 116 ₽
20
Cover, Taillight art. 2516-893
По запросу
21
SCREW,MACH-TSTRH M6-1.0 X 12 CL8.8 BLK art. 0423-361
По запросу
22
Pad, Headrest art. 4406-989
По запросу
23
Mount, Headrest art. 1506-722
По запросу
24
Plug art. 0623-544
По запросу
25
Bracket, Mounting - Flag art. 4506-296
По запросу
26
HEX NYLON NUT CL8 BLK ZINC M6(DIN 985) art. 1423-153
По запросу
27
BOLT,SHOULDER-M6 X 1.0 X 12mm LG art. 1423-196
По запросу
28
SCREW,BUTTON HEAD TORX BLK M5-0.8X12 art. 1423-294
По запросу
29
SCREW,BUTTON HEAD TORX BLK 4-1.34X28 art. 1423-295
По запросу
30
SCREW, BUTTON HEAD TORX BLK 4-1.34X9.5 art. 1423-296
По запросу
31
Nut, Lock art. 1423-171
По запросу
32
Guard, Shoulder - Left art. 7506-159
По запросу
32
Guard, Shoulder - Right art. 7506-158
По запросу
33
Handle, Net - Left art. 4406-901
По запросу
33
Handle, Net - Right art. 4406-900
По запросу
34
Handle, Net - Left art. 4406-899
По запросу
34
Handle, Net - Right art. 4406-898
По запросу
35
Restraint, Side - Right art. 4406-906
По запросу
35
Restraint, Side - Left art. 4406-907
По запросу
36
Pin, Striker art. 4406-897
По запросу
37
Latch Assembly - Right (inc. 38-45) art. 7506-134
По запросу
37
Latch Assembly - Left (inc. 38-45) art. 7506-135
По запросу
38
Bracket, Inner Latch art. 4406-902
По запросу
39
Bracket, Outer Latch art. 4406-903
По запросу
40
Lever, Release - Right art. 4406-904
По запросу
40
Lever, Release - Left art. 4406-905
По запросу
41
LATCH,ROTARY (50203) Right art. 4406-908
По запросу
41
LATCH,ROTARY (50202) Left art. 4406-909
По запросу
42
NUT,JAM-M6X1.0 LH art. 0423-649
По запросу
43
WASHER, M4 BLACK FENDER art. 1423-297
По запросу
44
Screw, Machine art. 1423-319
По запросу
45
Винт Arctic Cat art. 8468-645
от 221 ₽
46
SCREW,MACH-TSTRH M6X1.0X50 Z&BLK art. 8477-650
По запросу
47
Nut art. 8427-605
По запросу
