модель 2016 года
- Модель HDX 500
- Код модели HDX 500 XT RED (U2016R6K4CUSM)

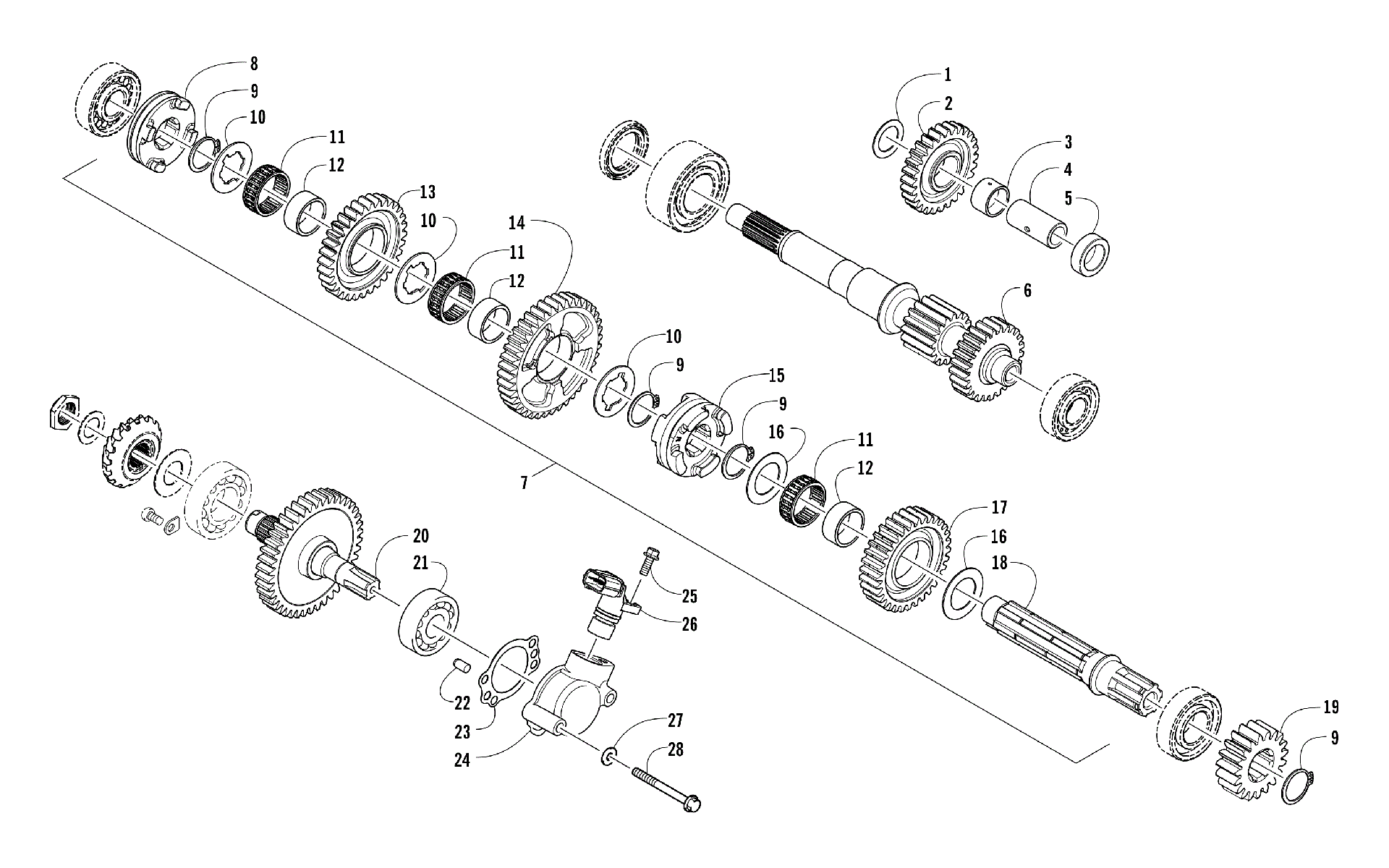

Схема узла вторичной передачи [301516] для HDX 500 XT RED (U2016R6K4CUSM)
Схема
Детали
![Узел вторичной передачи [301516]](/upload/schemas/63453653129803.78941001.gif)
Номер
Наименование детали
Цена
1
WASHER,THRUST SECONDARY TRANSMISSION art. 0828-081
По запросу
2
GEAR,REVERSE IDLE-28T art. 0822-061
По запросу
3
BUSHING,REVERSE IDLER GEAR art. 0822-065
По запросу
4
SHAFT,REVERSE IDLER art. 0822-064
По запросу
5
SPACER, REVERSE IDLE GEAR art. 0822-029
По запросу
6
SHAFT,DRIVE art. 0822-128
По запросу
7
SHAFT ASSY COUNTER (inc. 8-18) art. 3306-849
По запросу
8
SHIFT BACKWARD art. 3306-844
По запросу
9
CIR CLIP EX 25MM art. 3304-147
По запросу
10
WASHER SPLINE 25MM art. 3304-045
По запросу
11
BEARING,NEEDLE ROLLER art. 0832-038
По запросу
12
BUSHING art. 0822-062
По запросу
13
GEAR BACKWARD DRIVEN 32T art. 3306-845
По запросу
14
GEAR LOWER DRIVEN 40T art. 3306-846
По запросу
15
SHAFT FORWARD & LOW art. 3306-847
По запросу
16
WASHER THRUST 25MM art. 3304-044
По запросу
17
GEAR FORWARD DRIVEN 32T art. 3306-848
По запросу
18
COUNTERSHAFT art. 0822-025
По запросу
19
GEAR, DRIVE - NO. 2 art. 0822-028
По запросу
20
SHAFT,OUTPUT-ASSY art. 0822-023
По запросу
21
BRG BALL RADIAL 6304/20*52*15 art. 3304-198
По запросу
22
ROLLER 6*10 art. 3303-395
По запросу
23
GASKET,SPEEDO art. 0830-156
По запросу
24
Корпус датчика скорости Arctic Cat art. 0822-105
от 2 205 ₽
25
BOLT FLANGE SH 6*16 art. 3307-061
По запросу
26
Датчик скорости Arctic Cat art. 3313-172
от 28 900 ₽
27
Сальник Arctic Cat art. 0830-155
от 420 ₽
28
BOLT FLANGE 6*45 **07 C.2005.07.01 art. 3307-051
По запросу
