модель 2016 года
- Модель HDX 500
- Код модели HDX 500 XT RED (U2016R6K4CUSM)

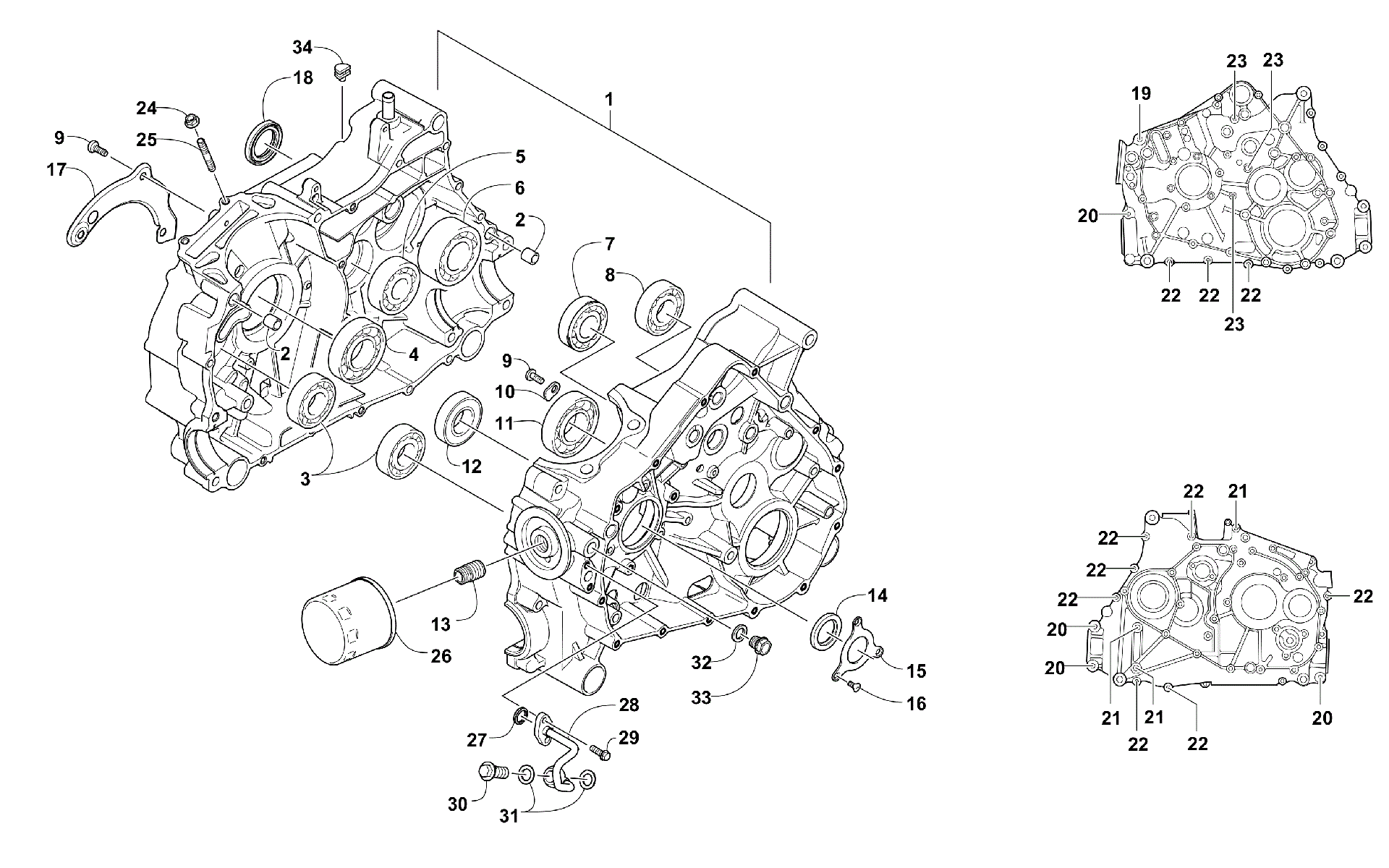

Схема картера ASSEMBLY [301511] для HDX 500 XT RED (U2016R6K4CUSM)
Схема
Детали
![Картер ASSEMBLY [301511]](/upload/schemas/63451cce519371.05884705.gif)
Номер
Наименование детали
Цена
1
CRANKCASE ASSEMBLY (inc. 2-21) art. 0801-191
По запросу
2
PIN,DOWEL art. 0829-050
По запросу
3
BRG, BALL RADIAL ESB204JR2C3 art. 3313-745
По запросу
4
BEARING RADIAL BALL 6207-9C3 art. 0832-087
По запросу
5
BRG BALL RADIAL 6304/20*52*15 art. 3304-198
По запросу
6
BEARING,BALL, D/R 30 X 62 X 23.8 art. 0832-074
По запросу
7
BRG RADIAL BALL 6205 art. 3304-195
По запросу
8
BRG BALL RADIAL 6204 art. 3304-699
По запросу
9
SCREW,PPH,M6X1X12 art. 0826-144
По запросу
10
RETAINER,BEARING art. 0822-104
По запросу
11
BEARING art. 0832-019
По запросу
12
BEARING,CONRAD-6207 - 35RUEF art. 0832-020
По запросу
13
UNION,OIL FILTER (KY) art. 0812-066
По запросу
14
SEAL, CRANKSHAFT OIL art. 0830-058
По запросу
15
RETAINER,CS OIL SEAL- MIDDLE art. 0805-018
По запросу
16
SCREW,PFH,M6X1X8 art. 0826-145
По запросу
17
PLATE, OIL GUIDE - RIGHT art. 0801-018
По запросу
18
SEAL, DRIVESHAFT art. 0830-066
По запросу
19
BOLT FLANGE 8*60 (G) art. 3307-048
По запросу
20
BOLT FLANGE 8*50 art. 3304-607
По запросу
21
ACS SCREW,HFH-M8-1.25x85 art. 0826-064
По запросу
22
BOLT FLANGE 6*45 **07 C.2005.07.01 art. 3307-051
По запросу
23
ACS SCREW,HFH-M6-1x70 art. 0826-065
По запросу
24
Nut, Flange art. 3304-654
По запросу
25
BOLT,STUD M6X1 X 40 art. 3313-721
По запросу
26
Фильтр масляный Arctic Cat art. 0812-135
от 990 ₽
27
Кольцо резиновое 10.72 X 2.62 Arctic Cat art. 0830-172
от 326 ₽
28
PIPE COMP,OIL art. 0812-086
По запросу
29
BOLT FLANGE SH 6*18 (RB 3307-049)(replaces 3303-617) art. 3307-049
По запросу
30
BOLT B OIL PASS art. 0812-084
По запросу
31
SEALING WASHER B OIL PIPE JOIN art. 0812-085
По запросу
32
Шайба Arctic Cat art. 0830-143
По запросу
33
PLUG,CASE 12*14 art. 0835-004
По запросу
34
GROMMET art. 3313-744
По запросу
