модель 2016 года
- Модель HDX 500
- Код модели HDX 500 XT RED (U2016R6K4CUSM)

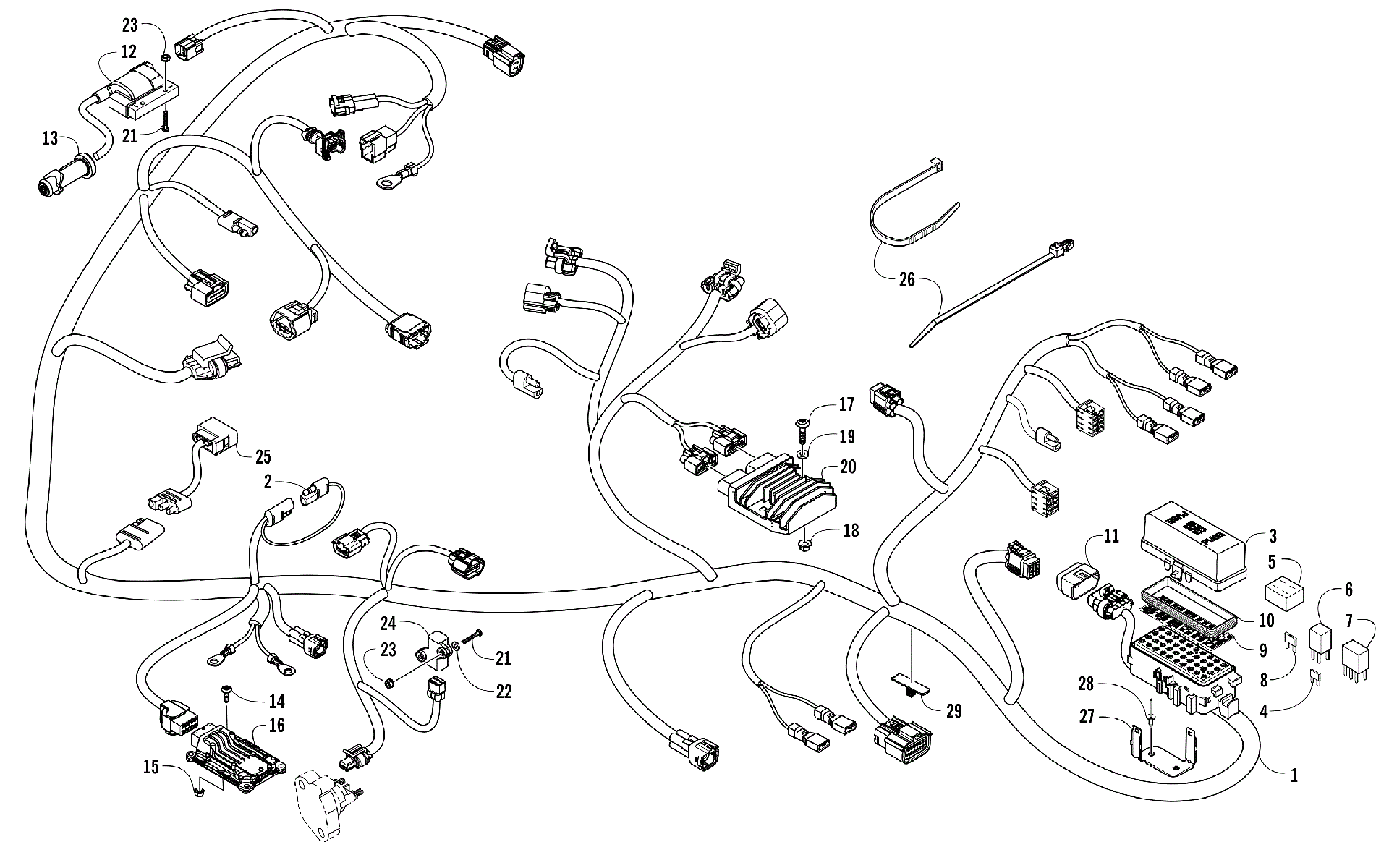

Схема жгута проводов ASSEMBLY [301507] для HDX 500 XT RED (U2016R6K4CUSM)
Схема
Детали
![Жгут проводов ASSEMBLY [301507]](/upload/schemas/6345468ea2a6a2.09416614.gif)
Номер
Наименование детали
Цена
1
Harness, Main (inc. 2-11) art. 0486-527
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Circuit Breaker - 15 Amp art. 0430-100
По запросу
5
Holder, Fuse art. 0430-037
По запросу
6
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
7
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
8
Fuse - 30 Amp art. 0430-030
По запросу
8
Fuse - 15 Amp art. 0430-031
По запросу
8
Fuse - 10 Amp art. 0430-032
По запросу
9
DECAL,PDM-015 ATV art. 4411-131
По запросу
10
Seal art. 0430-086
По запросу
11
Cover, Diagnostics Connector art. 0430-103
По запросу
12
Coil, Ignition - Assembly (inc. 13) art. 0824-070
По запросу
13
Колпачок свечи зажигания Arctic Cat art. 0824-056
от 3 161 ₽
14
Болт Arctic Cat art. 8476-620
По запросу
15
Nut art. 0623-038
от 110 ₽
16
ECM art. 0530-113
По запросу
17
Screw, Machine art. 8476-625
от 160 ₽
18
Гайка Arctic Cat art. 8424-602
от 110 ₽
19
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
20
REGULATOR,VOLTAGE (35-AMP) art. 0824-078
По запросу
21
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
22
Washer art. 0123-802
от 110 ₽
23
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
24
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
25
Harness, Adapter - Taillight art. 0486-403
По запросу
26
Tie, Cable art. 0623-144
По запросу
26
Tie, Cable - Push Mount art. 0623-677
По запросу
26
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
26
Зажим Arctic Cat art. 0123-788
По запросу
27
BRACKET, PDM - PTD art. 0745-388
По запросу
28
Заклепка Arctic Cat art. 8060-686
от 116 ₽
29
Clip, Routing art. 0430-102
По запросу
