модель 2016 года
- Модель HDX 700
- Код модели HDX 700 XT SE HUNTER EDITION (U2016R7T1PUSH)

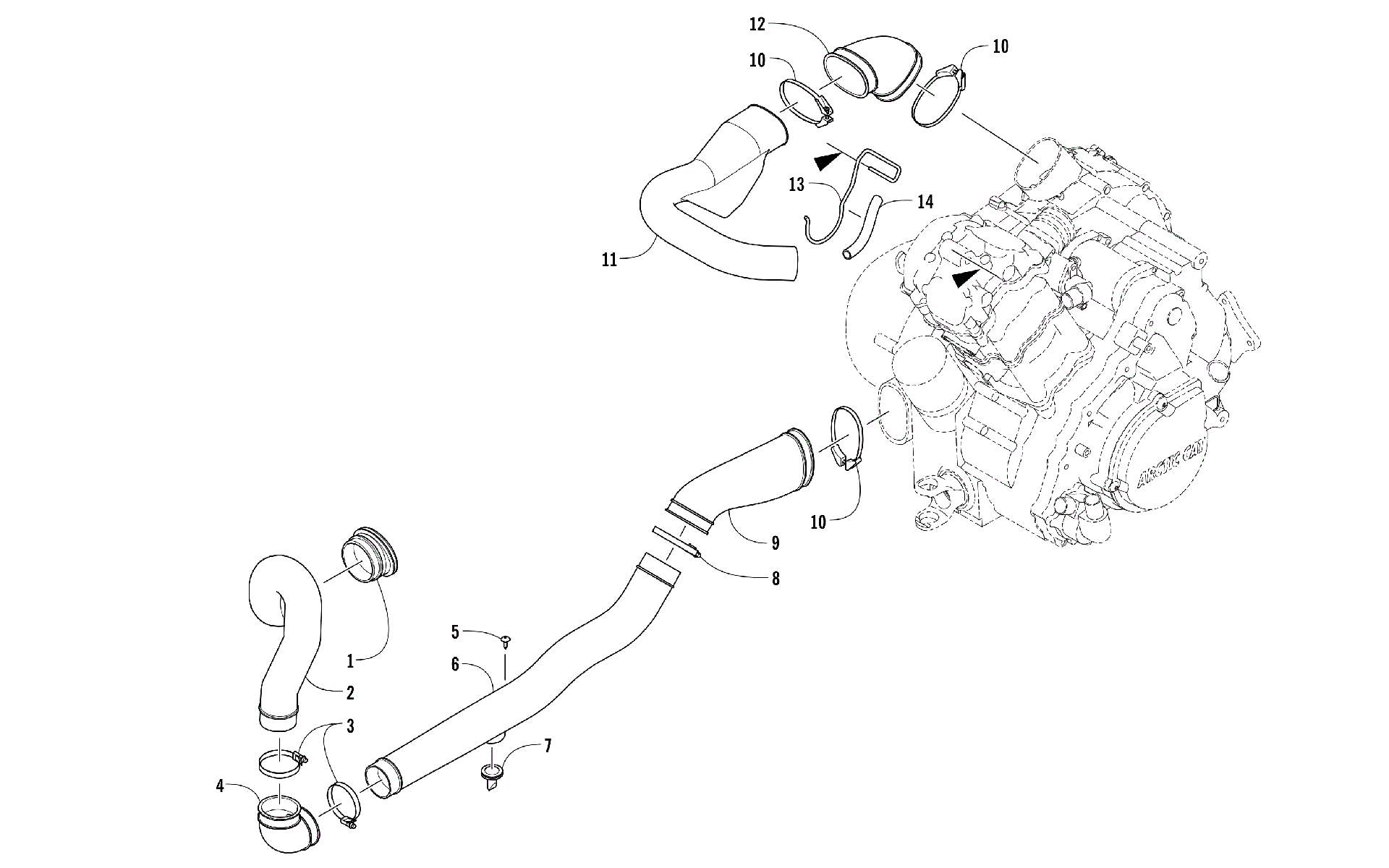

Схема узла охлаждения ремня/картера [300981] для HDX 700 XT SE HUNTER EDITION (U2016R7T1PUSH)
Схема
Детали
![Узел охлаждения ремня/картера [300981]](/upload/schemas/6345190de8b0d7.96825600.gif)
Номер
Наименование детали
Цена
1
Boot, Air-In art. 2416-088
По запросу
2
Duct, Air-In art. 0413-361
По запросу
3
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
4
BOOT,AIR DUCT art. 0413-098
По запросу
5
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
6
Duct, Air-In art. 0413-236
По запросу
7
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
8
Clamp, Hose art. 0423-018
По запросу
9
Boot, Air-In art. 0413-274
По запросу
10
Хомут Arctic Cat art. 0423-730
от 1 701 ₽
11
DUCT,CLUTCH-AIR OUT art. 0413-291
По запросу
12
Duct, Air-Out art. 0413-109
По запросу
13
Wire Form, Support art. 0413-298
По запросу
14
Hose - 25 ft. art. 0610-513
По запросу
