модель 2016 года
- Модель HDX 700
- Код модели HDX 700 XT SE HUNTER EDITION (U2016R7T1PUSH)

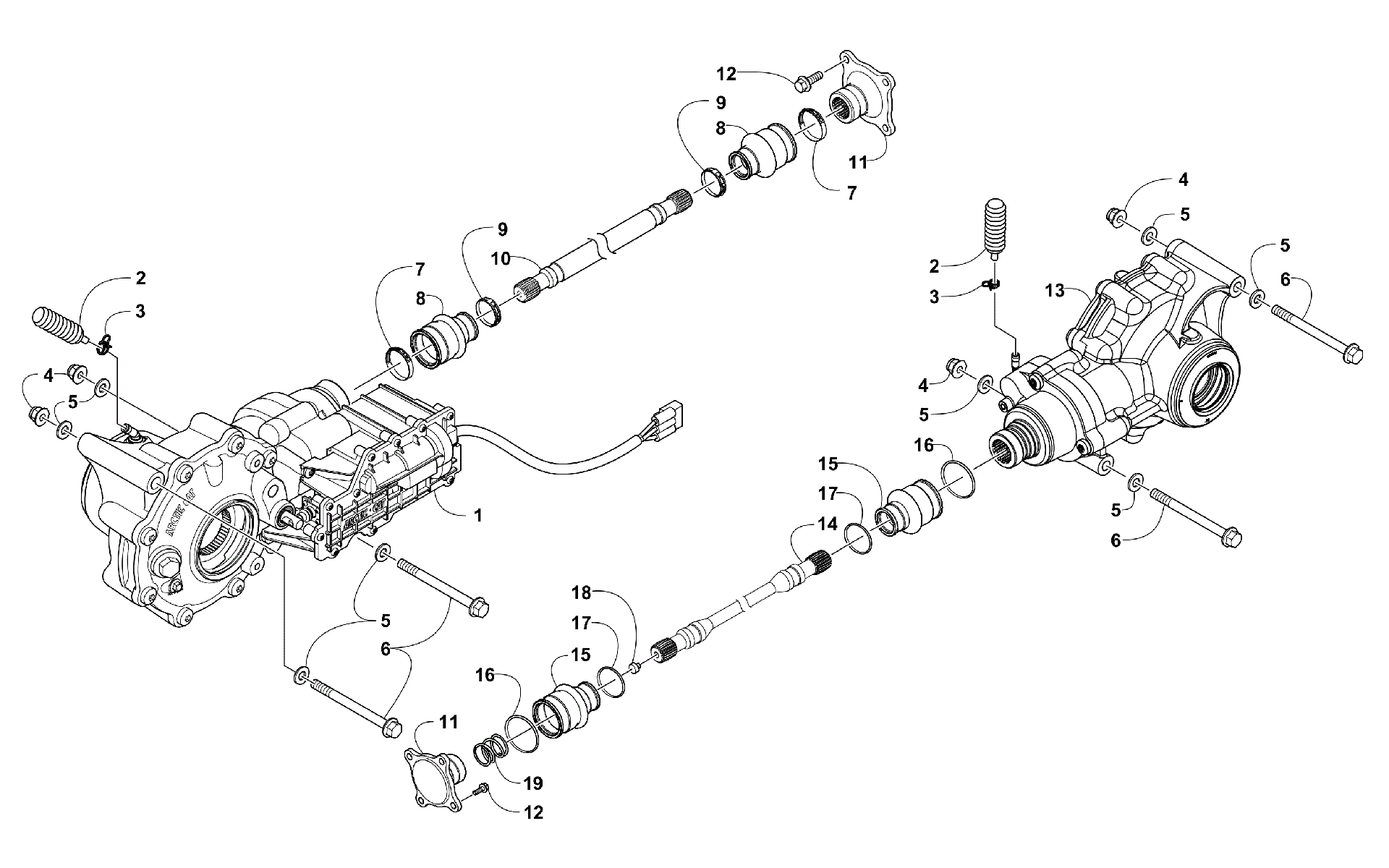

Схема трансмиссии ASSEMBLY [301426] для HDX 700 XT SE HUNTER EDITION (U2016R7T1PUSH)
Схема
Детали
![Трансмиссия ASSEMBLY [301426]](/upload/schemas/634524021873b9.59792802.gif)
Номер
Наименование детали
Цена
1
Front Drive Gearcase art. 2502-284
По запросу
2
Сапун Arctic Cat art. 1402-620
от 750 ₽
3
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
4
Гайка Arctic Cat art. 8428-002
от 310 ₽
5
Шайба Arctic Cat art. 0423-426
от 110 ₽
6
Screw, Cap art. 0423-404
По запросу
7
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
8
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
9
Хомут Arctic Cat art. 0423-411
По запросу
10
Shaft, Propeller - Front art. 2402-331
По запросу
11
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
12
Болт Arctic Cat art. 8408-820
от 110 ₽
13
Rear Drive Gearcase art. 2502-283
По запросу
14
Shaft, Propeller - Rear art. 1502-743
По запросу
15
Boot, Coupler art. 2402-254
По запросу
16
O-Ring art. 0830-240
По запросу
17
O-Ring art. 0830-243
По запросу
18
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
19
Пружина кардана заднего Arctic Cat art. 1402-026
от 221 ₽
