модель 2016 года
- Модель HDX 700
- Код модели HDX 700 XT SE HUNTER EDITION (U2016R7T1PUSH)

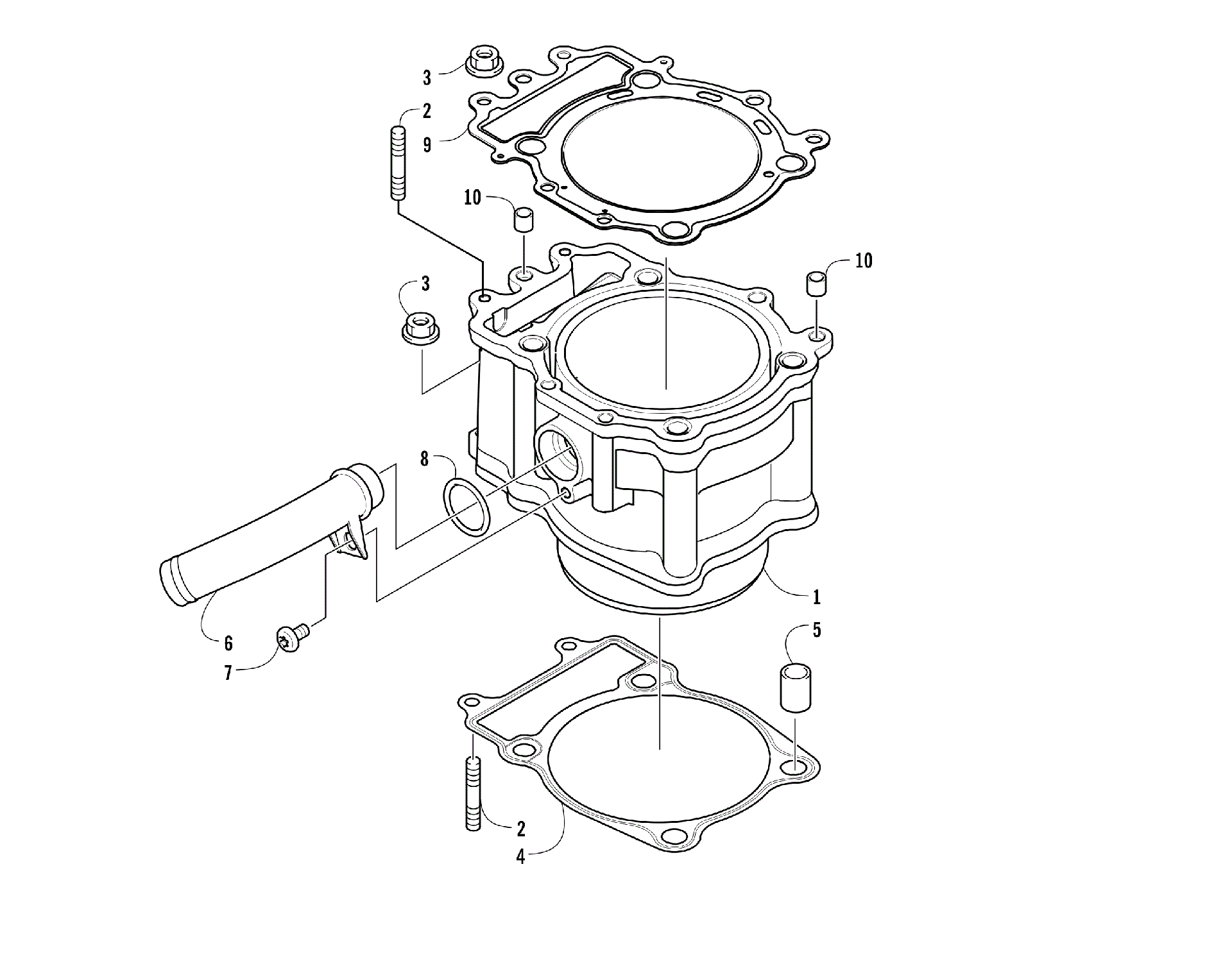

Схема цилиндра ASSEMBLY [300238] для HDX 700 XT SE HUNTER EDITION (U2016R7T1PUSH)
Схема
Детали
![Цилиндр ASSEMBLY [300238]](/upload/schemas/63452068a67c41.45829680.gif)
Номер
Наименование детали
Цена
1
Цилиндр Arctic Cat 700сс art. 0804-065
По запросу
2
STUD, M6 x 1 x 38 art. 0827-002
По запросу
3
Nut art. 8424-604
По запросу
4
Прокладка цилиндра Arctic Cat art. 0830-111
По запросу
5
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
6
FITTING,COOLANT art. 0804-047
По запросу
7
SCREW,MACH-TSPNH M5X0.8X20 CL8.8 BLK art. 8468-612
По запросу
8
Кольцо резиновое Arctic Cat art. 0830-007
от 168 ₽
9
GASKET,HEAD-700 EFI (GIL) art. 0830-225
По запросу
10
Втулка Arctic Cat art. 0829-062
По запросу
