модель 2016 года
- Модель HDX 700
- Код модели HDX 700 XT SE HUNTER EDITION (U2016R7T1PUSH)

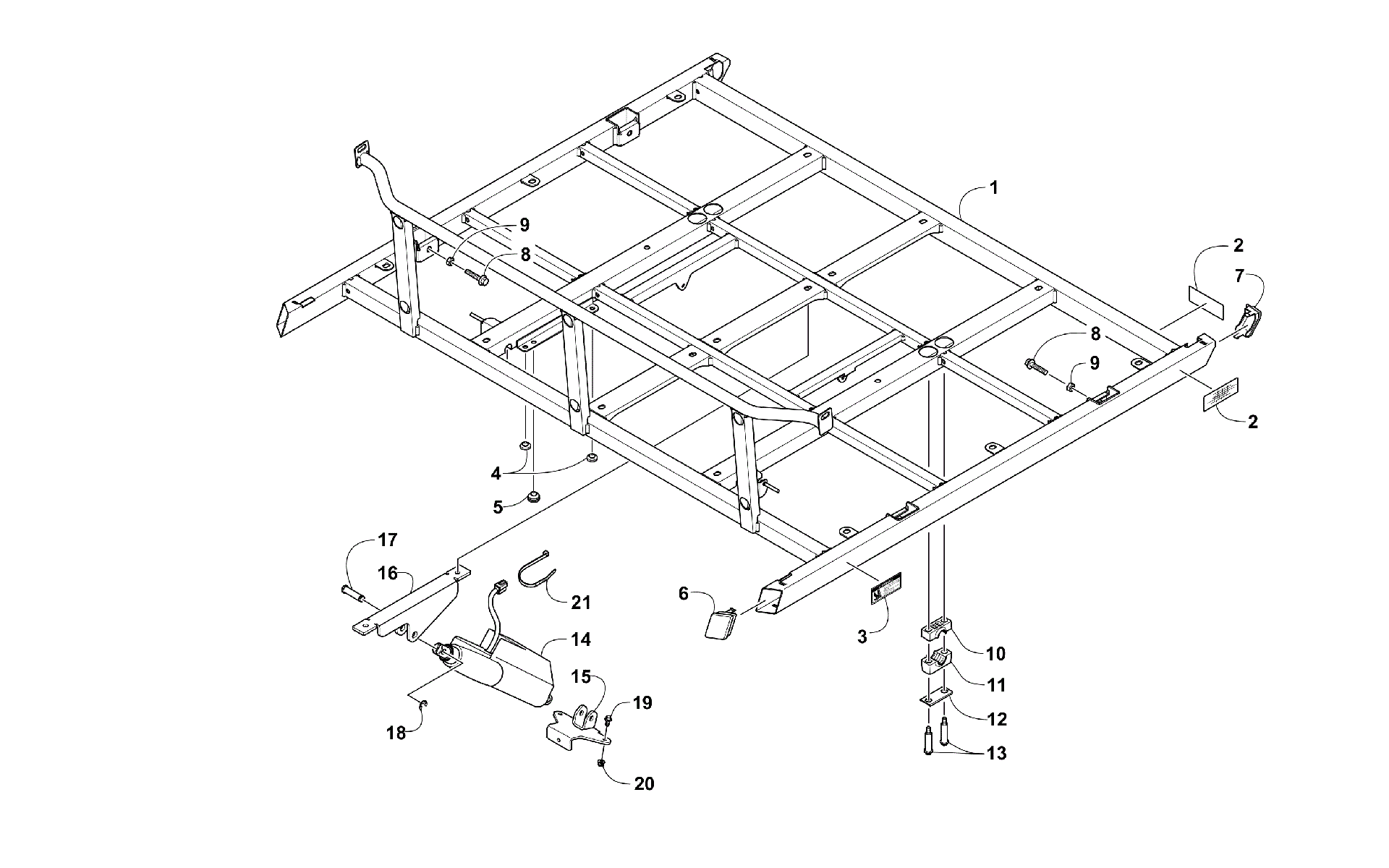

Схема tILT рама узел [301416] для HDX 700 XT SE HUNTER EDITION (U2016R7T1PUSH)
Схема
Детали
![TILT рама узел [301416]](/upload/schemas/634546474a0cb7.85106520.gif)
Номер
Наименование детали
Цена
1
FRAME,FLATBED-PTD BLACK art. 2516-712
По запросу
2
Decal, Reflector - Red art. 2411-182
По запросу
3
Decal, Warning- Pinch Point(replaces 4411-883) art. 6411-496
По запросу
4
BUMPER,SEAT art. 0406-877
По запросу
5
Bumper art. 1423-057
По запросу
6
Endcap, Front - Left art. 2416-367
По запросу
6
Endcap, Front - Right art. 2416-366
По запросу
7
Endcap, Rear - Left art. 2416-365
По запросу
7
Endcap, Rear - Right art. 2416-364
По запросу
8
SCREW,HFH M10X1.25X50 FUL JIS C10.9 Z&Y art. 1423-012
По запросу
9
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
10
Втулка крепления рулевой колонки Arctic Cat art. 0405-139
от 725 ₽
11
Втулка рулевого вала Arctic Cat art. 0405-138
от 1 334 ₽
12
CAP, HOUSING-BLACK art. 0405-166
По запросу
13
Screw, Shoulder art. 0423-505
от 210 ₽
14
Actuator, Lift art. 0509-122
По запросу
15
Bracket, Lower - Actuator art. 7506-565
По запросу
16
Bracket, Upper - Actuator art. 7506-563
По запросу
17
PIN,1/2" X 2" STAINLESS art. 5406-334
По запросу
18
RETAINING,RING-E art. 1423-368
По запросу
19
Болт Arctic Cat art. 8408-825
По запросу
20
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
21
Зажим Arctic Cat art. 0123-788
По запросу
